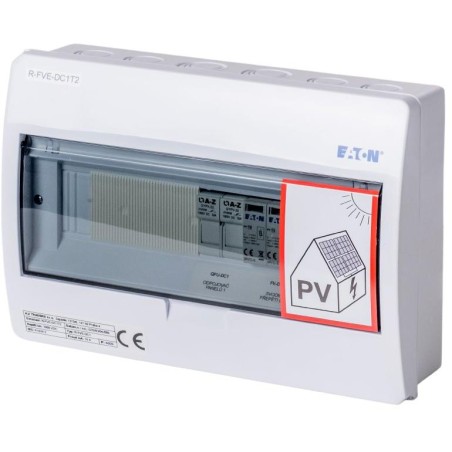

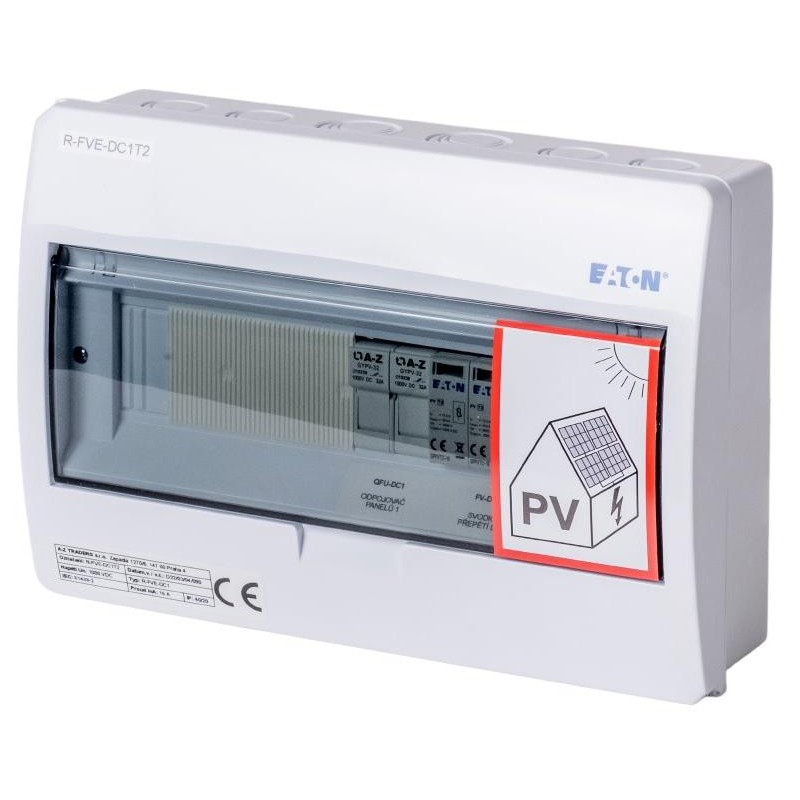

Xtend Solarmi DC1T2 osadený rozvádzač
Kompletný certifikovaný rozvádzač chrániaci DC vedenie o max. napätí 1000 V. Určený pre povrchovú montáž. Obsahuje dvojpólový poistkový odpojovač a zvodič prepätia na ochranu jedného reťazca (stringu) fotovoltaického systému.
Jednotlivé komponenty umiestnené na DIN lište sú medzi sebou už prepojené, čo zaisťuje úsporu času pri montáži.
- Spĺňa normu/požiadavky podľa STN EN 61439-1 ed. 2:12 a STN EN 61439-2 ed. 2:12
- Biela rozvodnica z ABS, plastové priehľadné dvere z polykarbonátu
- Stupeň krytia IP40/20 & Mechanická odolnosť IK05
- Trieda ochrany II (plne izolované)
- Skratová odolnosť 10 kA
- 1 rad, 12 modulov, DIN lišta
- Menovité napätie 1000 V DC
- Menovitý prúd 32 A
Súpis komponentov:
1× Rozvodnica NA omietku, priehľadné plast. dvere, 1 rad, 12 modulov (EATON BC-O-1/12-ECO)
1× Zvodič prepätia T1+T2 (I+II, B+C), fotovoltaické aplikácie 1000V DC, max. skrat. prúd 1000A (EATON SPPVT12-10-2+PE)
2× Ultra rýchla valcová poistka pre fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A (EATON/ETI/OEZ CH10x38 gPV 16A/1000V DC)
1× Poistkový odpojovač, fotovoltaické aplikácie, 2-pole, 1000V AC/30A, C10 [10x38mm] (EATON CHPV2U)
ZÁKLADNÁ ŠPECIFIKÁCIA
Určenie: pre fotovoltaiku
Osadené: áno
Materiál: plast
Rozmery: 303 × 212 × 98 mm
