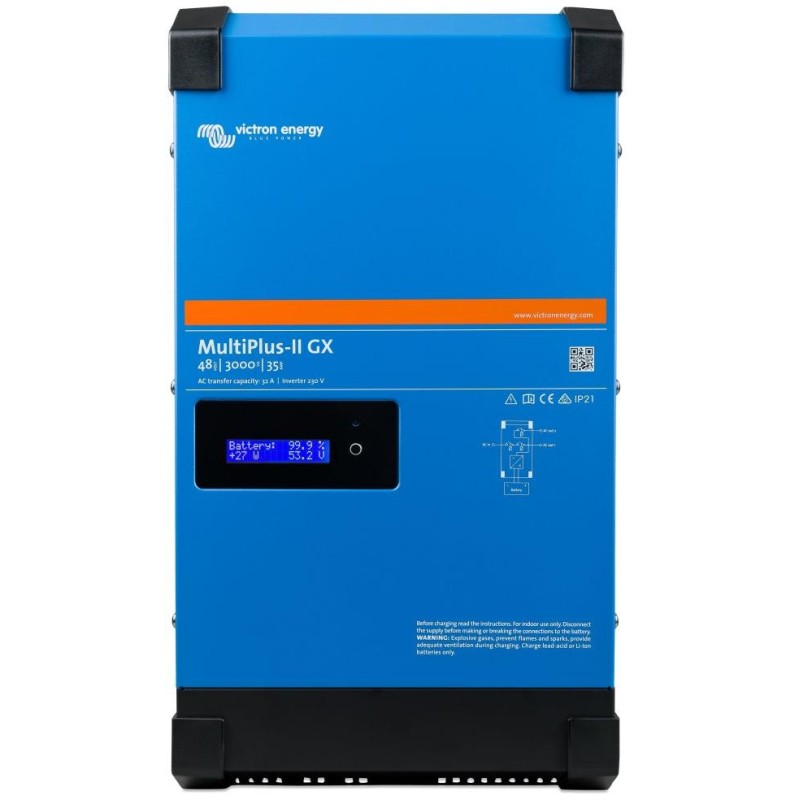

Victron MultiPlus-II GX 48V/3000VA/35A-32A
MultiPlus-II GX je výkonný DC-AC hybridný menič/nabíjač s čisto sínusovým výstupom, integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania (batérie/externý AC zdroj).
MultiPlus-II GX oproti MultiPlus II navyše obsahuje zariadenie GX a displej.
Na displeji sa zobrazia parametre solárneho regulátora a meniča.
K rovnakým parametrom je možné pristupovať pomocou smartfónu alebo iného zariadenia podporujúceho Wi-Fi.
Integrované zariadenie GX (obdoba zariadenia Venus GX, iba integrované priamo v jednotke) zahŕňa:
- Rozhranie VE.Can
- USB port
- Ethernetový port
- Port VE.Direct
MultiPlus-II GX kombinuje funkcie MultiPlus a MultiGrid
Má všetky funkcie jednotky MultiPlus a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciou vlastnej spotreby.
Má tiež všetky funkcie jednotky MultiGrid so zabudovanou Anti-Islanding ochranou na svojom AC vstupe – zosilnená ochrana zabránenia nežiaducim dodávkam do distribučnej siete v prípade jej výpadku.
ESS: Systémy na skladovanie energie
MultiPlus-II GX je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.
MultiPlus-II GX, ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.
Jeden AC vstup
MultiPlus-II GX je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.
Dva AC výstupy
MultiPlus-II GX je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II GX prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.
Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja.
Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie.
Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, MultiPlus-II GX môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II GX je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií.
Prakticky neobmedzený výkon vďaka paralelnej prevádzke
Až 6 jednotiek MultiPlus-II môže pracovať paralelne na dosiahnutie vyššieho výkonu. Pri paralelnom zapojení stačí iba jedna jednotka v prevedení GX.
Trojfázová prevádzka
Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW/54 kVA a nabíjacím výkonom 630 A. Pri trojfázovom zapojení stačí iba jedna jednotka v prevedení GX.
Unikátne vlastnosti funkcie PowerControl a PowerAssist
MultiPlus-II GX zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky alebo generátora. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia na nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).
Solárna energia
AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II GX môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe. Viac tu v popise ESS.
Konfigurácia systému
- V prípade jednoduchej napr. UPS inštalácia, možno nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPluse-II GX alebo softvérom VE.Configure 3 a PC.
- Paralelné a 3fázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do 3 jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad 3 jednotky) a PC.
- Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možné konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).
- MultiPlus-II GX disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celý rad doplnkových funkcií.
- Základné VE.Configure 3 a ostatný softvér pre možnosť konfigurácie si môžete zadarmo stiahnuť na webe výrobcu.
Pre uvedený softvér budete potrebovať PC komunikačné rozhranie MK3-USB .
Vzdialený monitoring a konfigurácia systémov
Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage
Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Zariadenie GX je v tejto jednotke integrované, takže nie je potrebné dokupovať jednotku Venus GX alebo Color Control GX.
ZÁKLADNÁ ŠPECIFIKÁCIA
Výkon (pri 25 °C): 3000 VA (2400 W)
Účinnosť: až 95 %
Rozhranie: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
Vstupné napätie (menič): DC 38-66 V
Výstupné napätie (menič): AC 230 V (50 Hz, je možné nastaviť na 60 Hz)
Vstupné napätie (nabíjačka): AC 187-265 V (45–65 Hz)
Výstupné napätie (nabíjačka): 57,6 / 55,2 / 52,8 V (podľa fázy nabíjania)
Hmotnosť: 19 kg
Rozmery: 506 x 275 x 147 mm
Podrobný online manuál s popisom všetkých funkcií:
/media/pg/MultiPlus-II_GX/en/index-en.html" target="_blank" rel="noreferrer noopener">
Anglická verzia
Slovenská verzia (translate.google preklad)
MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:
1. Základná inštalácia jednotky MultiPlus-II GX s externým digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode), režim UPS.
2. Základná inštalácia jednotky MultiPlus-II GX s digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode), režim UPS.
3. Koncepcia hybridného solárneho systému ESS (Energy Storage System). DC-coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II GX a za použitia prúdového čidla.
4. Koncepcia hybridného solárneho systému ESS (Energy Storage System). AC coupling koncepcia s použitím sieťového FV meniča umiestnenom na AC out-1 (len meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete.
