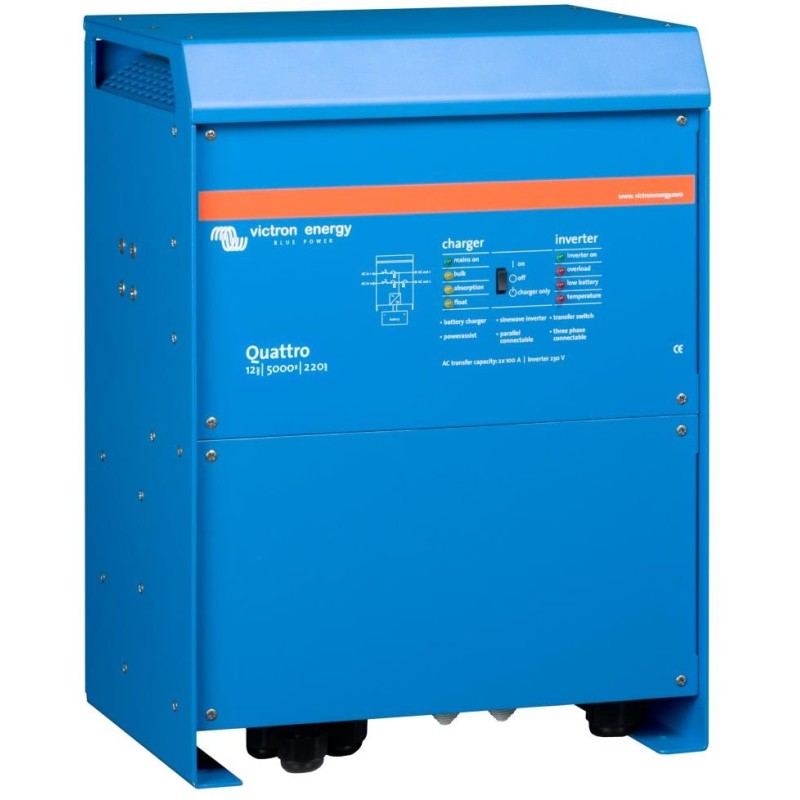

Victron Quattro menič/nabíjač 12V/5000VA/220A-100A/100A

Victron Quattro 12 V (5000 VA) Quattro je sofistikovaná AC-DC nabíjačka akumulátorov a DC-AC striedač (invertor) s dvoma AC vstupmi, čisto sínusovým výstupným napätím a ultra rýchlym prepínačom medzi sieťou (generátorom) a akumulátormi. Podobne ako MultiPlus je Quattro aj kombinovaným zariadením, ktoré zahŕňa striedač a nabíjačku. Okrem toho môže prijímať dva striedavé vstupy a automaticky sa pripojí k aktívnemu zdroju. Medzi jeho funkcie patrí menič napätia (čistá sínusovka), adaptívne nabíjanie, hybridné technológie PowerAssist a viac funkcií pre integráciu do systému, napríklad trojfázový výkon alebo výkon s rozdelenou fázou a paralelnú prevádzku. Multifunkčný Menič/nabíjač Quattro je výkonný DC-AC striedač (invertor) s čisto sínusovým výstupným napätím, so sofistikovanou adaptívnou nabíjačkou batérie a ultra rýchlym prepínačom slučky napájania (bypassu). Striedač je umiestnený v hliníkovom kompaktnom kryte. Dva AC vstupy Quattro je vybavené dvoma navzájom nezávislými AC vstupmi (hlavný rozdiel oproti radu MultiPlus) ako sieť a generátor alebo dva generátory. Zariadenie je schopné sa v prípade potreby automaticky pripojiť k zdroju, ktorý je práve k dispozícii. Dva AC výstupy Quattro je štandardne vybavené dvoma AC výstupmi. Hlavný výstup je vybavený funkciou, ktorá zaistí dodávky energie bez prerušenia. Quattro prevezme napájanie pripojených spotrebičov v prípade výpadku siete alebo generátora. To sa deje tak rýchlo (menej ako 20 ms), že počítače a ďalšie elektronické zariadenia budú aj naďalej fungovať bez prerušenia. Druhý výstup je pod napätím iba vtedy, keď AC je k dispozícii na jednom zo vstupov Quattra. Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, klimatizácia, elektrická rúra, je možné pripojiť k tomuto výstupu. Prakticky neobmedzený výkon vďaka paralelnej prevádzke Až 10 jednotiek Quattro môže pracovať paralelne na dosiahnutie vyššieho výkonu. Desať jednotiek Quattro 48/10000/140 poskytuje až 90 kW (100 kVA) výstupného výkonu s nabíjacou kapacitou akumulátorov až 1400 A. Trojfázová prevádzka Tri jednotky rovnakého modelu môžu byť zostavené do trojfázového výstupu. Ale to nie je všetko: až 10 trojfázových zostáv (celkom teda 30 jednotiek) môže byť paralelne prepojených a poskytnúť tak výstupný výkon až 270 kW (300 kVA) s nabíjacou kapacitou akumulátorov až 4 000 A. PowerControl – obmedzenie preťaženia zdroja striedavého (AC) prúdu Quattro je veľmi silná nabíja. Je schopná odoberať veľké množstvo prúdu z generátora alebo siete (až 16 A pri každej jednotke modelu 48/5000/70 pracujúcej pri 230 V na strane striedavého prúdu). Na každom vstupe striedavého prúdu je možné nastaviť limit maximálneho odberu energie na zabránenie preťaženiu zdroja striedavého (AC) prúdu. Unikátne vlastnosti funkcie PowerAssist Povyšuje funkciu PowerControl na ďalšiu úroveň. Zamedzí preťaženiu výkonovo obmedzeného striedavého (AC) zdroja prúdu. Pokiaľ by malo dôjsť k preťaženiu zdroja prúdu bude v prvom rade automaticky znížený nabíjací prúd batérie. V druhom rade potom dochádza k posilneniu výstupného výkonu pripojeného generátora alebo miestneho napájania (napr. prúdovo obmedzené el. prípojky) výkonom odoberaným z akumulátorov. Solárna energia: Striedavý (AC) prúd je k dispozícii aj v prípade zlyhania sieťového zdroja Quattro môže byť s výhodami využité v Off-Grid systémoch so solárnymi panelmi alebo ďalšími alternatívnymi zdrojmi energie. Nastavenie systému nebolo nikdy jednoduchšie! Ihneď po inštalácii je prístroj pripravený plniť svoju funkciu. Pokiaľ je potrebné zmeniť nastavenie, dá sa to urobiť veľmi jednoducho vstavanými DIP prepínačmi v priebehu niekoľkých minút. Dokonca aj paralelné zapojenie jednotiek je možné vykonávať pomocou DIP prepínačov, žiadny počítač na to nie je potreba! Alternatívne je možné nastavenie vykonať pomocou VE.net ovládacieho panelu alebo sofistikovaným softvérom (VE.Bus Quick Configure a VE.bus System Configurator), ktorý ponúka ďalšie rozšírené možnosti nastavovania. Štyri etapy nabíjania adaptívnou nabíjačkou s dvoma výstupmi na nabíjanie akumulátorov Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu a typu akumulátora, a pridáva štvrtú fázu udržiavacie nabíjanie. Okrem tohto Quattro umožňuje nabíjať druhý pomocný akumulátor pomocou nezávislého výstupu dobíjania určeného napr. pre štartovací akumulátor generátora (len 12 a 24 V modely). Pre nastavenie parametrov a pre zobrazenie aktuálneho stavu jednotky sa používa PC komunikačné rozhranie MK2-USB. ZÁKLADNÁ ŠPECIFIKÁCIA Menič Vstupné napätie: DC 12 V (9,5 - 17 V) Výkon (pri 25 ° C): 5000 VA / 4000 W Výstupné napätie: AC 230 V (50/60 Hz) Prenosová kapacita: 2x 100 A Hmotnosť: 3 280 mm Nabíjačka Nabíjací prúd: 220 A Vstupné napätie: AC 187-265 V (45-65 Hz) Výstupné napätie (absorpčné/udržovacie/skladovacie): DC 14,4 / 13,8 / 13,2 V Software a ďalšie informácie nájdete na tomto odkaze: https://www.
