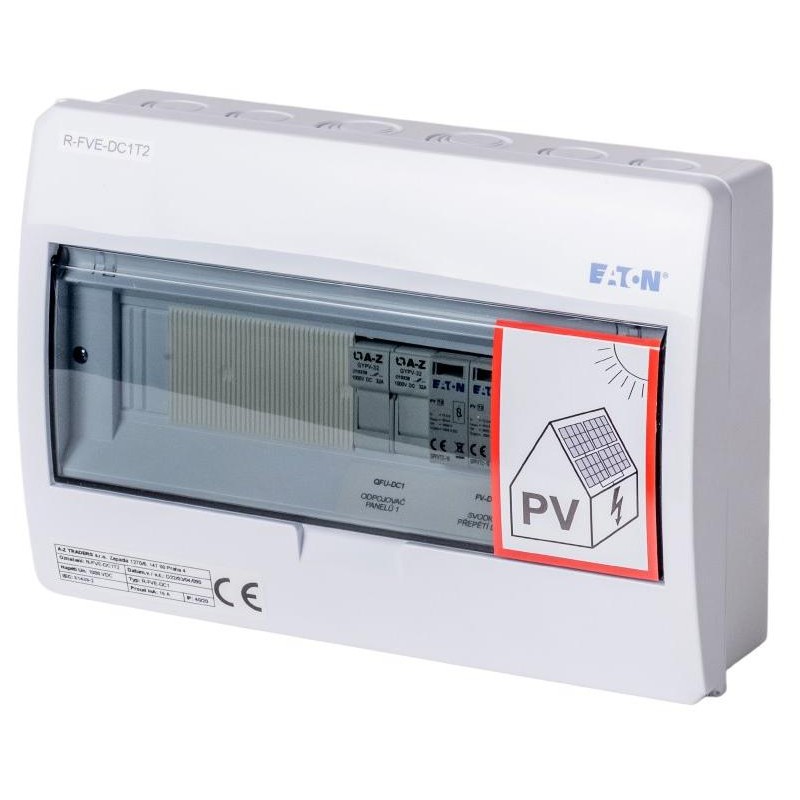

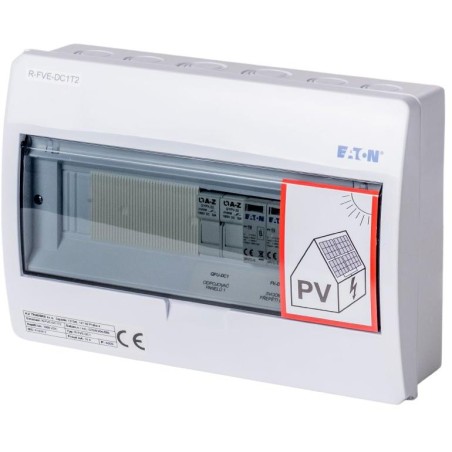

Xtend Solarmi DC1T2 Einbauverteiler
Komplette, zertifizierte Schaltanlage zum Schutz von Gleichstromleitungen mit einer maximalen Spannung von 1000 V. Für die Aufputzmontage konzipiert. Enthält einen zweipoligen Sicherungstrennschalter und einen Überspannungsableiter zum Schutz eines Strangs einer Photovoltaikanlage.
Die auf der Hutschiene platzierten Einzelkomponenten sind bereits miteinander verbunden, was bei der Montage Zeit spart.
- Erfüllt die Normen/Anforderungen gemäß ČSN EN 61439-1 ed. 2:12 und ČSN EN 61439-2 ed. 2:12
- Weißer ABS-Verteilerkasten, transparente Polycarbonat-Kunststofftür
- Schutzklasse IP40/20 & Mechanische Festigkeit IK05
- Schutzklasse II (vollisoliert)
- Kurzschlussfestigkeit 10 kA
- 1 Reihe, 12 Module, DIN-Schiene
- Nennspannung 1000 V DC
- Nennstrom 32 A
Komponentenliste:
1× Aufputz-Verteiler, transparente Kunststofftür, 1-reihig, 12 Module (EATON BC-O-1/12-ECO)
1× Überspannungsableiter T1+T2 (I+II, B+C), Photovoltaikanwendungen 1000V DC, max. Kurzschlussstrom 1000A (EATON SPPVT12-10-2+PE)
2× Ultraflinke Zylindersicherung für Photovoltaik, (UL-Standard), 10x38mm, 1100V DC, 15A (EATON/ETI/OEZ CH10x38 gPV 16A/1000V DC)
1× Sicherungstrennschalter, Photovoltaikanwendungen, 2-polig, 1000V AC / 30A, C10 [10x38mm] (EATON CHPV2U)
GRUNDLEGENDE SPEZIFIKATIONEN
Verwendungszweck: für Photovoltaik
Eingebaut: ja
Material: Kunststoff
Abmessungen: 303 × 212 × 98 mm
