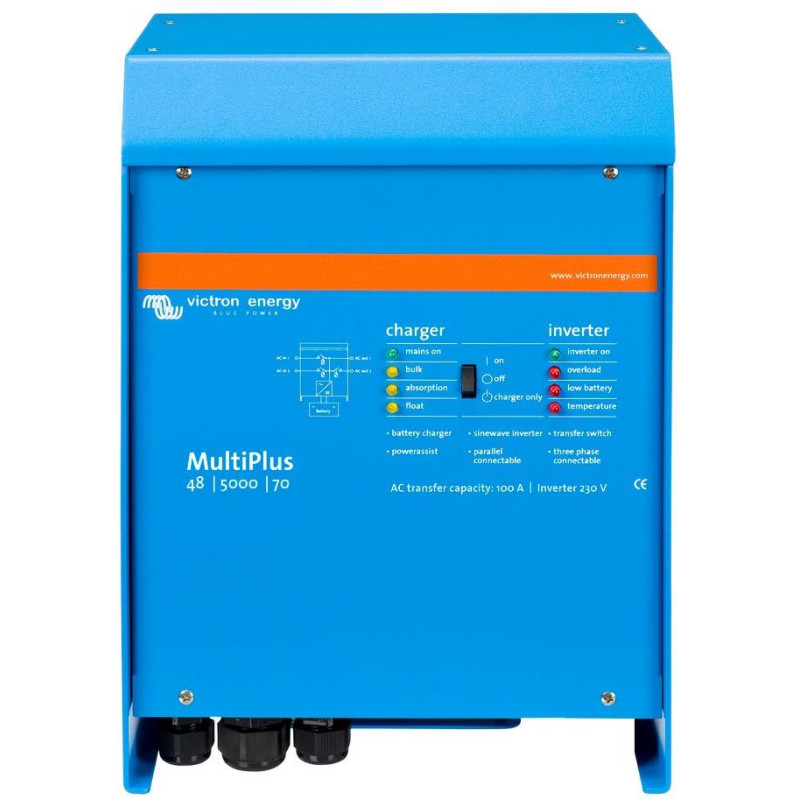

Victron MultiPlus hybridný menič 48V/5000VA/70A-100A

Victron MultiPlus 48V/5000VA/70A-100A

MultiPlus je výkonný DC-AC hybridný menič/nabíjač s čisto sínusovým výstupom, s integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania (batéria/externý AC zdroj).

MultiPlus je kombináciou striedača a nabíjačky v jednom elegantnom balení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup

MultiPlus je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy

MultiPlus je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia. Napr. v režime UPS MultiPlus prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.

Druhý výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a bude napájaná iba z AC zdroja (druhý výstup k dispozícii pri modeloch s výkonom 3 kVA a vyššou).

Štyri fázy nabíjania adaptívnou nabíjačkou a dvoma výstupmi pre nabíjanie batérie

Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, MultiPlus môže nabíjať druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora. Multiplus je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií (vrátane LiFePO4).

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

Až 6 jednotiek MultiPlus môže pracovať paralelne na dosiahnutie vyššieho výkonu. Napr. 6x 24/5000/120 menič poskytuje výkon 25 kW (30 kVA) a nabíjaciu kapacitu 720 A.

Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť konfigurované pre trojfázovú prevádzku. Až 3 sety troch jednotiek je možné paralelne prepojiť a získať tak výkon až 56 kW (68 kVA) a nabíjaciu kapacitu 1500 A.

Unikátne vlastnosti funkcie PowerAssist

MultiPlus zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky. Pokiaľ by malo dôjsť k preťaženiu vstupného AC zdroja prúdu, bude v prvom rade automaticky znížený nabíjací prúd do batérie. V druhom rade potom dochádza k posilneniu výstupného AC prúdu prúdom odoberaným z batérie.

Solárna energia

AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus môže byť použitý ako v Off-Grid (ostrovných) systémoch, tak vo fotovoltaických systémoch pripojených k distribučnej sieti. MultiPlus nie je vybavený vstupom pre FV pole, je ale predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy).

Konfigurácia systému

- V prípade samostatnej napr. UPS inštalácie, je možné jednoducho nastavenie vykonať v priebehu niekoľkých minút pomocou prepínačov DIP.

- Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure a softvéru VE.Bus System Configurator.

- Off-Grid a hybridné FV inštalácia pre vlastnú spotrebu, ktoré zahŕňajú sieťové striedače alebo solárne nabíjače MPPT, je možné konfigurovať pomocou Asistenta (špecializovaný softvér pre konkrétne aplikácie).

- Softvér pre konfiguráciu si môžete zadarmo stiahnuť na nasledujúcom odkaze (VE.Configure 3): victronenergy.com/support-and-downloads/software

- Pre uvedený SW budete potrebovať PC komunikačné rozhranie MK3-USB

Vzdialený monitoring a konfigurácia systémov

Sledujte a ovládajte svoj systém lokálne (LAN) alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM .

Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Neexistuje žiadny koniec úrovne ovládania, pomocou color Control GX alebo Venus GX máte k dispozícii monitoring a konfiguráciu systému odkiaľkoľvek na svete

ZÁKLADNÁ ŠPECIFIKÁCIA

Menič

Vstupné napätie: DC 48 V (38-66 V)

Výkon (pri 25 °C): 5000 VA / 4000 W

Výstupné napätie: AC 230 V (50/60 Hz)

Prenosová kapacita: 100 A

Hmotnosť: 30 kg

Rozmery: 444 x 328 x 240 mm

Nabíjačka

Nabíjací prúd: 70 A

Vstupné napätie: AC 187-265 V (45-65 Hz)

Výstupné napätie (absorpčné/udržovacie/skladovacie): DC 57,6 / 55,2 / 52,8 V
