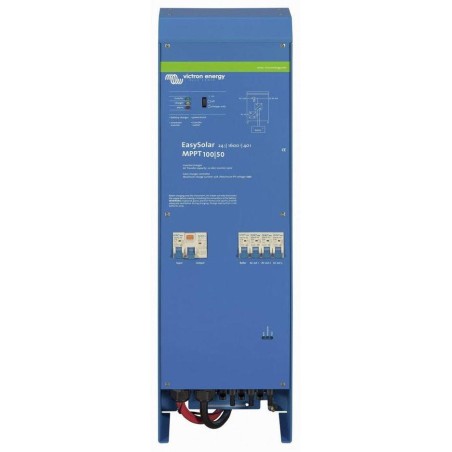

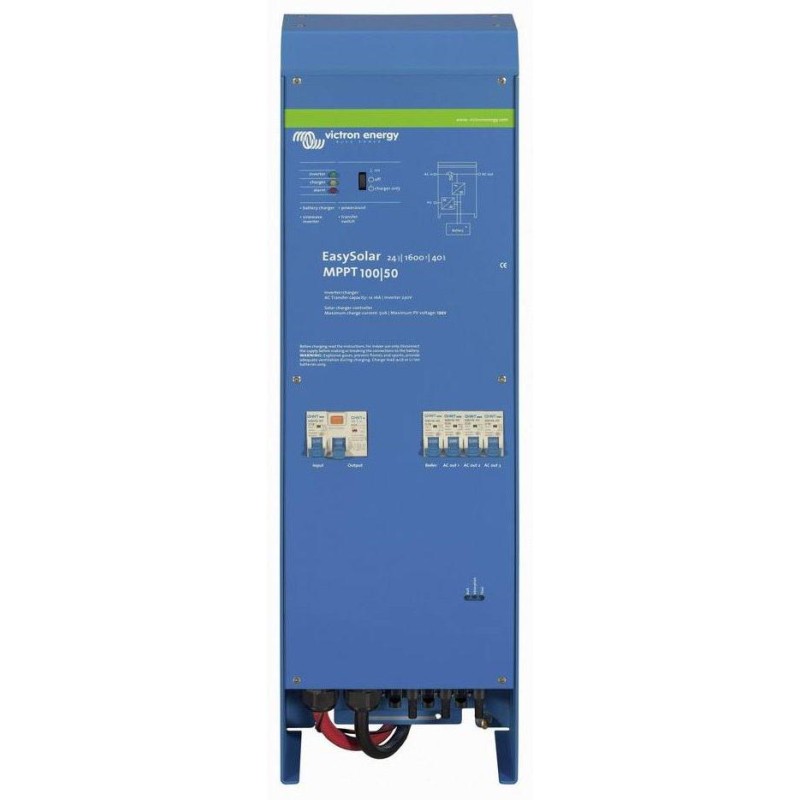

Victron EasySolar 24/1600/40
Komplexné riešenie pre ostrovný alebo hybridný solárny systém . K jednotke je možné pripojiť solárne panely s výkonom až 1400 Wp , batériu, elektrocentrálu alebo rozvodnú sieť, spotrebiče a získať tak profesionálny 1fázový hybridný/ostrovný systém.
EasySolar pomáha k vyššej miere energetickej nezávislosti na rozvodnej sieti. Zlučuje menič/nabíjačku, solárny MPPT regulátor a rozvody striedavého AC prúdu vrátane istenia do jedného kompaktného zariadenia. napájanie jednofázových spotrebičov napätím AC 230 V.
Základné informácie
- minimalizuje odber energie z rozvodnej siete a uprednostňuje vyrobenú a naakumulovanú solárnu energiu
- maximálne solárne zisky vďaka rýchlemu MPPT solárnemu regulátoru
- robustný a odolný čisto sínusový menič DC/AC
- bezobslužný plne automatizovaný chod
- veľmi rýchle pripojenie k rozvodnej sieti pri preťažení, alebo pri vybitej batérii
- funkcia Grid Assist - pri preťažení odoberá zo siete iba energiu, ktorú nedokáže dodať zo svojich zdrojov
- odolný „blackoutu“ - pracuje úplne nezávisle na rozvodnej sieti
- podľa nastavenia umožňuje pracovať bez dodávok/s dodávkou solárnych prebytkov do rozvodnej siete
- vizualizácia aktuálneho prevádzkového stavu vr.
- jednoduchá a rýchla inštalácia bez nutnosti dodatočného nastavovania
- 5 rokov záruka
Oblasť použitia
Komplexné multifunkčné riešenie pre rodinné domy, rekreačné objekty, chaty a podobne. Systém zvyšuje vašu energetickú nezávislosť vlastnú vyrobenú elektrinou a napája energiou spotrebiče aj v prípade výpadkov dodávok štandardnej rozvodnej siete.
Komplexný popis
EasySolar funguje ako centrálna jednotka. Priamo k nej sa pripájajú fotovoltaické panely - zdroj solárnej energie, batéria na skladovanie energie, prípojka rozvodnej siete ako záložný zdroj a spotrebiče. Všetko jednoducho bez potreby čokoľvek otvárať a nastavovať alebo nastavovať.
Jedná sa o kompaktné zariadenie dva v jednom spájajúce zariadenie menič/nabíjačku ( MultiPlus ) a solárny MPPT regulátor . zdroje, napríklad generátora). Solárny MPPT regulátor maximalizuje množstvo vyrobenej energie z fotovoltaických panelov, odovzdáva energiu meniču/nabíjačke pre napájanie spotrebičov a prebytky energie ukladá do batérie pre jej budúce využitie v čase nedostatku solárnej energie (napríklad v noci).
Ukážka komplexného zapojenia:
Základný princíp fungovanie EasySolaru
EasySolar vyrába elektrickú energiu zo slnka, priamo ju využíva na napájanie štandardných 230V spotrebičov alebo ju v prípade prebytkov vie uskladniť v batérii pre neskoršie využitie. V nutných prípadoch dokáže využívať aj energiu rozvodnej siete, na ktorej nie je funkčne nijako závislý. Maximálne uprednostňuje využívanie vlastnej vyrobenej sol. energie pred energiou z rozvodnej siete. Odber energie z rozvodnej siete je minimalizovaný na najnutnejšie množstvo, a to len v týchto prípadoch:
- Batéria je úplne vybitá. Menič odoberie minimálne potrebné množstvo, aby batériu čiastočne dobil na najnutnejšiu bezpečnú úroveň. Je to ochranné opatrenie proti hlbokému a dlhotrvajúcemu vybitiu, ktoré predĺži životnosť batérie.
- Raz za 28 dní (továrne nastavenie) je prevedené ochranné dobitie batérie do plného stavu, tým sa predĺži životnosť batérie.
- Dôjde k preťaženiu meniča. Záťaž (odber spotrebičov) je aktuálne vyššia, než koľko je menič schopný zaistiť z energie zo slnka a/alebo z batérie. V tejto situácii si EasySolar pomôže energiou z rozvodnej siete. Prednostne je odoberaná vlastná energia zo sol. systému a/alebo z batérie, najnutnejšie potrebné množstvo energie je odoberané z rozvodnej siete. Akonáhle sa odber spotrebičmi zníži pod určitú hranicu (štandardne cca 1300 W), je odber energie z rozvodnej siete ukončený.
S alebo bez dodávok energie do siete
Pokiaľ je k dispozícii rozvodná sieť, EasySolar podľa nastavenia môže dodávať, alebo naopak nedodávať prebytočnú energiu späť do distribučnej siete.
Sofistikovaný softvér
Pre integrovaný menič/nabíjačku existuje viac verzií softvéru, ktoré môžu byť použité na rôzne účely a nastavenia. Štandardne je od výrobcu použitý softvér radu 100, v ktorom sa EasySolar chová ako jednoduchá UPS - pokiaľ je k dispozícii rozvodná sieť, využíva ju v plnom rozsahu a neuprednostňuje vyrobenú solárnu energiu. Pre sofistikované fungovanie popísané vyššie, teda maximálne využívanie sol. energie a minimalizáciu odberov zo siete, je v EasySolare nahradený pôvodný softvér špeciálnou verziou radu 300 s funkciou HUB-1.
Integrácia EasySolaru
Pri štandardných rodinných domoch je prítomná trojfázová prípojka. Jednotlivé fázy sú privedené do hlavného rozvádzača a na každú fázu sú zapojené vybrané jednofázové spotrebiče alebo okruhy. EasySolar sa jednoducho vsunie na jednu vybranú fázu pred vstup do hlavného rozvádzača. V hl. rozvádzačmi sa potom na daný zálohovaný okruh napoja vybrané spotrebiče, ktoré chceme napájať prednostne solárnou energiou. Po navýšení výkonovej kapacity je možné viac EasySolarov radiť paralelne. Zariadenie je koncipované ako jednofázové, v prípade potreby je ale možné z troch samostatných jednotiek vytvoriť trojfázový systém.
Výkonové charakteristiky a vlastnosti
EasySolar je schopný napájať spotrebiče výlučne len zo solárneho systému a/alebo batérie bez nutnosti využívať sieť až do súhrnného odberu spotrebičmi približne 1300 W. Je tak odporúčané k EasySolar pripájať spotrebiče bežne odoberajúce súhrnne maximálne 1300 W a len výnimočne a časovo.
Pokiaľ je odber spotrebičmi ešte vyšší ako 1300 W a je súčasne k dispozícii rozvodná sieť, začne EasySolar využívať energiu rozvodnej siete, aby predišiel svojmu preťaženiu. Za tohto stavu sa snaží maximum energie odoberať z batérie a minimum aktuálne potrebnej energie z rozvodnej siete. Pripojenie siete je plynulé bez prerušenie napájania spotrebičov. Pri odznení preťaženia je rozvodná sieť automaticky odpojená a energia sa odoberá opäť iba z batérie. Odpojenie od siete je plynulé bez prerušenia napájania spotrebičov. Jedná sa o unikátnu funkciu Grid Assist . Pokiaľ nie je pri vyšších odberoch ako 1300 W k dispozícii rozvodná sieť, môže dôjsť k nedeštruktívnemu preťaženiu meniča EasySolaru s prerušením dodávky napájania spotrebičov. V stave preťaženia má EasySolar snahu automaticky obnoviť napájanie spotrebičov. Pokiaľ preťaženie pretrváva, prejde menič EasySolaru do trvalého poruchového stavu (nabíjanie batérie solárnym systémom ale ďalej funguje nezávisle na meniči). Odblokovanie a uvedenie do štandardného stavu vykonáme jednoduchým manuálnym vypnutím a zapnutím na čelnom paneli EasySolaru.
Maximálny súhrnný odber spotrebičmi nesmie prekročiť 5000 W. Ak sa tak stane, tak sa buď menič EasySolar preťaží (odber z batérie) a zariadenie zahlási poruchu a/alebo vypadne niektorý z AC ističov na vstupe alebo výstup z EasySolaru. Pripájanie rozvodnej siete pri preťažení meniča (odber spotrebičmi nad hodnotu 1300 W, ale do súhrnného odberu 5000 W) sa deje veľmi rýchlo (do 1 s). Nehrozí tak prerušenie dodávky napájania.
Jednoduché pripájanie
Celé zariadenie je montážne priateľské v štýle zapoj a funguj. Veľkou prednosťou EasySolaru je vnútorné káblové prepojenie meniča/nabíjačky a solárneho MPPT regulátora na spoločnú batériu v kombinácii s istením. To uľahčuje a zrýchľuje vlastnú montáž. Všetky hlavné prípoje sa realizujú v spodnej časti EasySolaru bez nutnosti jeho otvárania:
Výhody systému DC
EasySolar nie je možné funkčne kombinovať so štandardnými sieťovými elektrárňami vybavené sieťovými meničmi. EasySolar má tú výhodu, že proces nabíjania batérie sa celý realizuje v jednosmernom DC napätí (FV panely – MPPT solárny regulátor – batérie). Súčasne EasySolar využíva práve vyrobenú solárnu energiu na priame napájanie pripojených spotrebičov prevodom z jednosmerného (DC) napätia na striedavú (AC) formu. Práve vyrobená energia je tak priamo využívaná spotrebičmi bez toho, aby musela byť najskôr uložená do batérie. Tým sa ďalej obmedzujú energetické straty a opotrebenie batérie. Oproti iným systémom so sieťovými meničmi tu nie sú zbytočné straty prevodom energie na striedavú formu a zase späť na jednosmernú (batérie). Zbytočne tak systém neprichádza o energiu jej transformáciou.
ZÁKLADNÁ ŠPECIFIKÁCIA
Trvalý výstupný výkon pri 25 °C: 1600 VA (1300 W)
Účinnosť: až 94 %
Vstupné napätie (menič): DC 19–33 V
Výstupné napätie (menič): AC 230 V (50 Hz, je možné nastaviť na 60 Hz)
Vstupné napätie (nabíjačka): AC 187–265 V (45–65 Hz)
Výstupné napätie (nabíjačka): 26,4 / 27,6 / 28,8 V (podľa fázy nabíjania)
Hmotnosť: 15 kg
Rozmery: 745 × 214 × 110 mm
