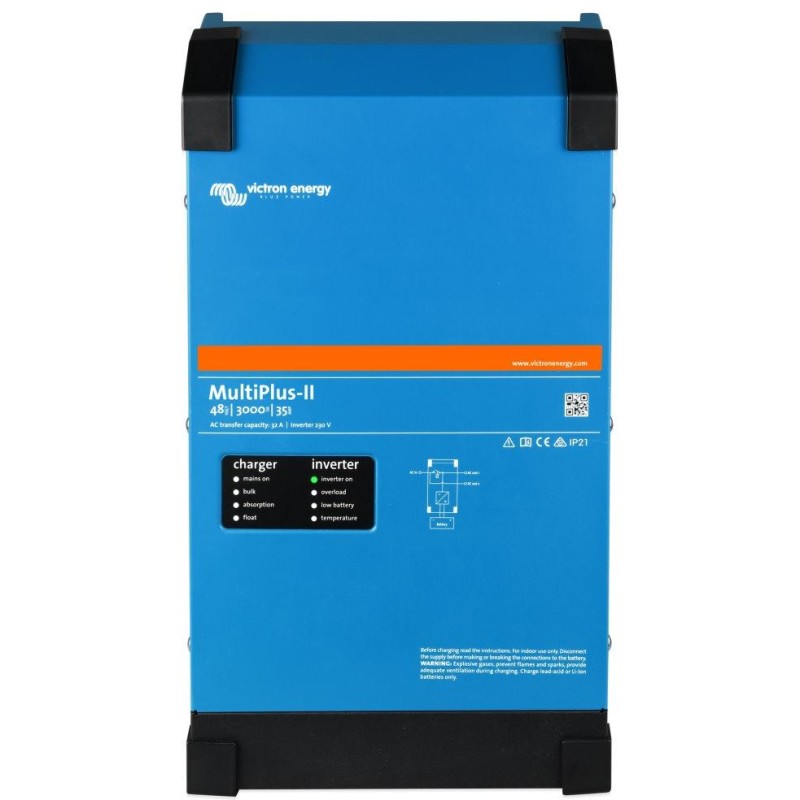

Victron MultiPlus-II hybridný menič 48V/3000VA/35A-32A

Victron MultiPlus-II 48V/3000VA/35A-32A MultiPlus-II je výkonný DC-AC hybridný menič/nabíjač s čisto sínusovým výstupom, integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania - batéria/zdroj (externý). MultiPlus-II kombinuje funkcie MultiPlus a MultiGrid Má všetky funkcie jednotky MultiPlus, a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciou vlastnej spotreby. Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe – zosilnená ochrana zabránenia nežiaducim dodávkam do distribučnej siete v prípade jej výpadku. ESS (Energy Storage System): Systémy pre skladovanie energie MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi. Jeden AC vstup MultiPlus-II je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro. Dva AC výstupy MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 ms) v prípade výpadku distribučnej siete alebo generátora. Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja. Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. MultiPlus-II môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií. Prakticky neobmedzený výkon vďaka paralelnej prevádzke Až 6 jednotiek MultiPlus-II môže pracovať paralelne na dosiahnutie vyššieho výkonu. Trojfázová prevádzka Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW (54 kVA) a nabíjacím výkonom 630 A. Unikátne vlastnosti funkcie PowerControl a PowerAssist MultiPlus-II zamedzia preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky alebo generátora. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia na nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča). Solárna energia AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe. Viac tu v popise ESS. Konfigurácia systému - V prípade jednoduchej napr. UPS inštalácie, je možné nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPluse-II alebo softvérom VE.Configure 3 a PC. - Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad tri jednotky) a PC. - Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možné konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie). - MultiPlus-II disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celý rad doplnkových funkcií. - Základný softvér VE.Configure 3, ale aj ostatný softvér pre možnosť konfigurácie si môžete zadarmo stiahnuť na tejto adrese www.victronenergy.com/support-and-downloads/softvér. - Pre uvedený softvér budete potrebovať PC komunikačné rozhranie MK3-USB. Vzdialený monitoring a konfigurácia systémov Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage Prístup môže byť z telefónu, tabletu, notebooku alebo počítača (rôzne operačné systémy). Pre vzdialený prístup potrebujete jeden z nasledujúcich ovládacích panelov a potom máte k dispozícii možnosť monitoringu a konfigurácie systému odkiaľkoľvek na svete: Color Control GX, Venus GX, Cerbo GX V kombinácii s Cerbo GX, ColorControl GX alebo VENus GX zaisťuje počítanie stavu nabitia batérie v percentách (SOC). MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek. ZÁKLADNÁ ŠPECIFIKÁCIA Menič Vstupné napätie: DC 38–66 V Výkon (pri 25 °C): 3000 VA / 2400 W Výstupné napätie: AC 230 V (50/60 Hz) Prenosová kapacita: 32 A Hmotnosť: 18 kg Namerná 4 x 5 mm napätie: AC 187–265 V (45–65 Hz) Výstupné napätie (absorpčné/udržovacie/skladovacie): DC 57,6 / 55,2 / 52,8 V Nabíjací prúd batérie (max.): 35 A Najčastejšie prevádzkové režimy:
