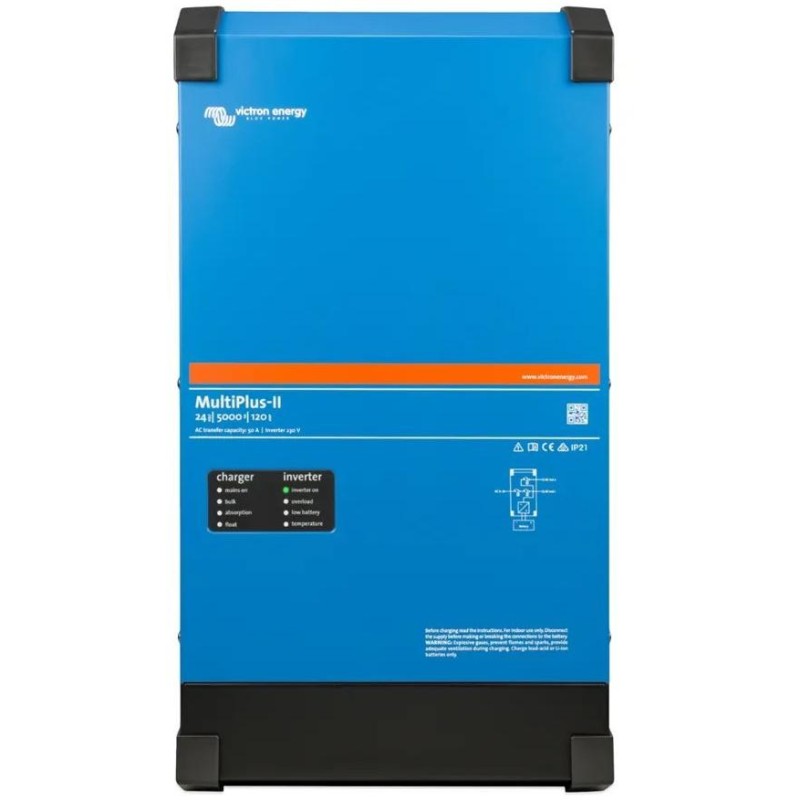

Victron MultiPlus-II hybridný menič 24V/5000VA/120A-50A

Victron MultiPlus-II 24V/5000VA/120A-50A MultiPlus-II je výkonný DC-AC hybridný menič/nabíjač s čisto sínusovým výstupom, integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania - batéria/zdroj (ex. MultiPlus plus + funkcia ESS (Energy Storage System) MultiPlus-II je multifunkčný striedač/nabíjač so všetkými funkciami MultiPlus a možnosťou externého snímača prúdu, ktorý rozširuje funkcie PowerControl a PowerAssist. MultiPlus-II je ideálny pre profesionálne námorné, jachtárske, dopravné a ostrovné aplikácie mimo distribučnej siete. Má tiež zabudovanú funkciu ochrany anti-islanding a je teda vhodný aj pre hybridné aplikácie ESS. ESS (Energy Storage System): Systémy pre skladovanie energie MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi. Jeden AC vstup MultiPlus-II je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro. Dva AC výstupy MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 ms) v prípade výpadku distribučnej siete alebo generátora. Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja. Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. MultiPlus-II môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií. Prakticky neobmedzený výkon vďaka paralelnej prevádzke Až 6 jednotiek MultiPlus-II môže pracovať paralelne na dosiahnutie vyššieho výkonu. Trojfázová prevádzka Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW (54 kVA) a nabíjacím výkonom 630 A. Unikátne vlastnosti funkcie PowerControl a PowerAssist MultiPlus-II zamedzia preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky alebo generátora. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia na nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča). Solárna energia AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe. Viac tu v popise ESS. Konfigurácia systému - V prípade jednoduchej napr. UPS inštalácie je možné nastavenie jednoducho vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPlus-II alebo softvérom VE.Configure 3 a PC - Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy. Off-grid a hybridná FV inštalácia pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možné konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie) - MultiPlus-II disponuje niekoľkými programovateľnými relé a pomocnými. 3, ale aj ostatný softvér pre možnosť konfigurácie si môžete zadarmo stiahnuť na tejto adrese www.victronenergy.com/support-and-downloads/software - Pre uvedený softvér budete potrebovať PC komunikačné rozhranie MK3-USB. Prístup môže byť z telefónu, tabletu, notebooku alebo počítača. prevádzke a je schopný ponúknuť riešenie na rad užívateľských požiadaviek. 330 × 149 mm Nabíjačka Vstupné napätie: AC 187–265 V (45–65 Hz) Výstupné napätie (absorpčné/udržovacie/skladovacie): DC 28,8 / 27,6 / 26,4 V Nabíjací prúd batérie (max.): 120 A Najčastejší prevádzkový režim
