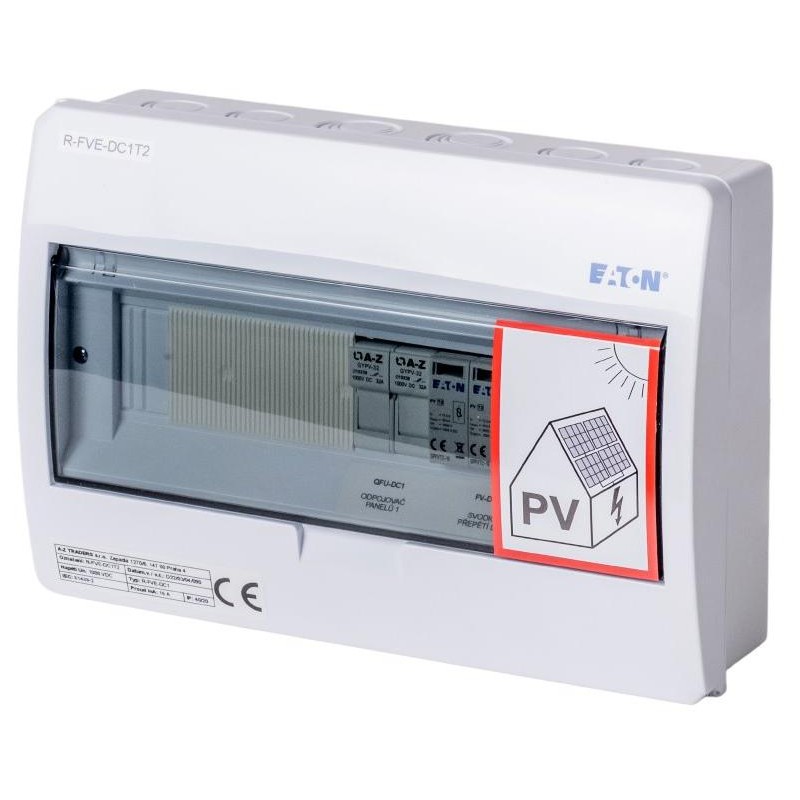

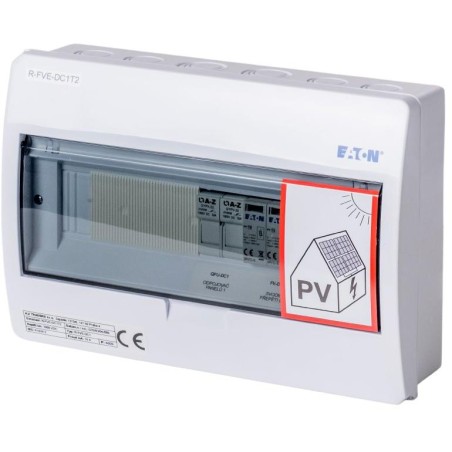

Xtend Solarmi DC1T2 osazený rozvaděč
Kompletní certifikovaný rozvaděč chránící DC vedení o max. napětí 1000 V. Určený pro povrchovou montáž. Obsahuje dvoupólový pojistkový odpojovač a svodič přepětí pro ochranu jednoho řetězce (stringu) fotovoltaického systému.
Jednotlivé komponenty umístěné na DIN liště jsou mezi sebou již propojeny, což zajišťuje úsporu času při montáži.
- Splňuje normu/požadavky dle ČSN EN 61439-1 ed. 2:12 a ČSN EN 61439-2 ed. 2:12
- Bílá rozvodnice z ABS, plastové průhledné dveře z polykarbonátu
- Stupeň krytí IP40/20 & Mechanická odolnost IK05
- Třída ochrany II (plně izolované)
- Zkratová odolnost 10 kA
- 1 řada, 12 modulů, DIN lišta
- Jmenovité napětí 1000 V DC
- Jmenovitý proud 32 A
Soupis komponent:
1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů (EATON BC-O-1/12-ECO)
1× Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max. zkrat. proud 1000A (EATON SPPVT12-10-2+PE)
2× Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A (EATON/ETI/OEZ CH10x38 gPV 16A/1000V DC)
1× Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 [10x38mm] (EATON CHPV2U)
ZÁKLADNÍ SPECIFIKACE
Určení: pro fotovoltaiku
Osazeno: ano
Materiál: plast
Rozměry: 303 × 212 × 98 mm
