Xtend Solarmi GridFree 1000M
Das komplette Solarkraftwerk GridFree 1000M umfasst den originalen Solarmi GTIL 1kW Wechselrichter mit Begrenzer und 2 Solarmodule . Eine einfache Möglichkeit, Ihre eigene Stromproduktion mit der Aufrechterhaltung des Netzanschlusses zu kombinieren. Eine ideale Möglichkeit, Stromkosten zu senken. Stoppen Sie auch Ihren Stromzähler!
Das Solarkraftwerk GridFree 1000M vereint modernste Technologie zu einem erschwinglichen Preis für jeden Haushalt. Das Set enthält den revolutionären Wechselrichter SUN-1000G2H mit integriertem MPPT-Regler und Verbrauchszähler zur Eigenstromregulierung. Das Kraftwerk erzeugt direkt Strom aus Solarmodulen, der über einen Mikrowechselrichter an Ihren Haushalt verteilt wird.

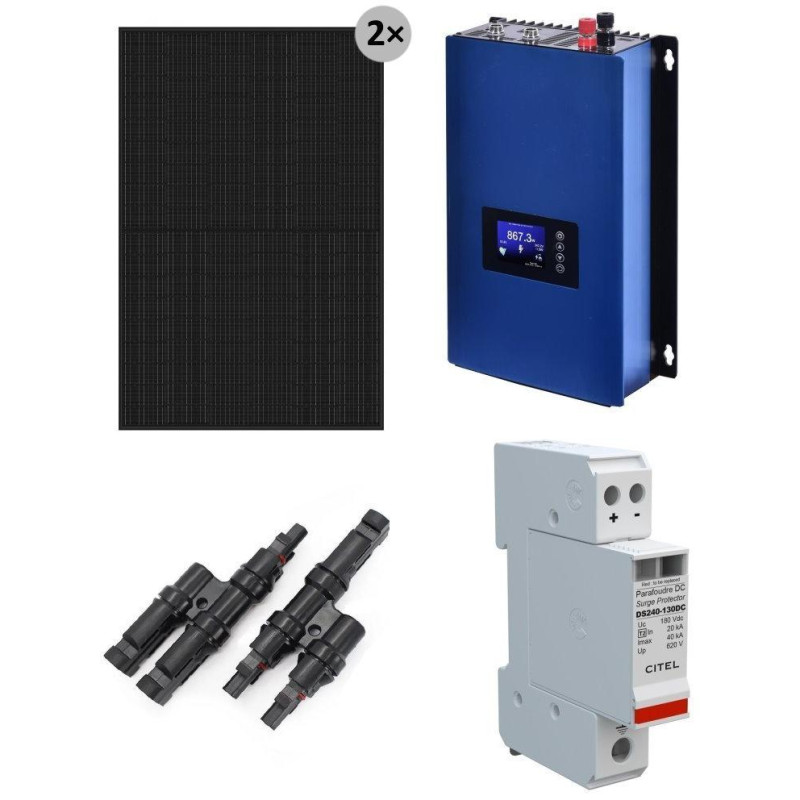

Das Set beinhaltet:
1× Solarmi GridFree GTIL 1kW Wechselrichter 230 V mit Begrenzer SUN-1000G2H (Eingang 45–90 V)
2× Solarmi Solarmodul ELERIX Mono 480 Wp schwarz
1× Solarmi DS240S-130DC Überspannungsableiter 180Vdc, 50A, CE
1× Solarmi MC4 T-Split-Stecker 1 auf 2 (Stecker + Buchse Set)
Der GridFree Wechselrichter mit Limiter ist eine revolutionäre Lösung für netzgekoppelte Photovoltaik-Kraftwerke , der ähnlich wie andere GridFree Mikrowechselrichter funktioniert, zusätzlich aber seine eigene Leistung je nach aktuellem Verbrauch begrenzen kann und so Überspeisungen ins öffentliche Netz vollständig verhindert.
Diese Wechselrichter sind für den Einsatz in Innenräumen konzipiert. Neben den klassischen Klemmen zum Anschluss von Solarmodulen oder Batterien und einem Ausgang zum Anschluss an das Stromnetz verfügt der Wechselrichter auch über einen Stromzangenanschluss für den internen Begrenzer.
Auf dem übersichtlichen Display des Wechselrichters können Sie überwachen:
- Aktuelle Wechselrichterleistung von Solarmodulen/Batterien
- Stromlieferung aus dem Netz
- DC-Eingangsspannung
- Wechselrichtertemperatur
- Netzspannung
- Datum und Uhrzeit
- Täglicher Produktionsplan
- Wechselrichtereinstellungen.
Für die Stromversorgung des Wechselrichters über Batterien statt über Solarmodule stehen außerdem spezielle Einstellungen zur Verfügung, d. h. die Betriebseingangsspannung (Untergrenze) und die maximal vom Wechselrichter gelieferte Leistung.
Der GridFree-Wechselrichter arbeitet im Eingangsspannungsbereich von DC 45–90 V und seine Leistung beträgt 900 W (Spitze 1000 W) . Der Ausgang des Wechselrichters ist dann AC 230 V , der zwischen dem Hauptschalter mit dem Stromzähler und den Schutzschaltern der einzelnen Stromkreise angeschlossen wird. Der Wechselrichter überträgt daher den Strom von den Panels (oder geeigneten Batterien) an die Hausverteilung. Ihre Geräte verbrauchen dann Energie, die hauptsächlich von Ihrem Kraftwerk erzeugt wird. Wenn die Leistung Ihres Kraftwerks zu einem bestimmten Zeitpunkt nicht ausreicht, deckt das angeschlossene öffentliche Netz die Differenz. Durch die Installation einer Stromzange am Begrenzer schützen Sie Ihr System vor unerwünschten Überschreitungen für den Fall, dass Ihr Kraftwerk mehr Energie erzeugen kann, als Ihre Geräte benötigen.
Der Wechselrichter arbeitet nicht im Inselbetrieb, d. h. er benötigt für seine Funktion einen Anschluss an das öffentliche Verteilnetz. Sobald ein Netzausfall auftritt, schaltet sich der Wechselrichter sofort ab.
Die Wechselrichter sind für den Verkauf und die Nutzung in der EU zertifiziert. Sie erfüllen die Kriterien der EMV-, LVD- und RoHS-Zertifizierungen. Die Wechselrichter entsprechen der Norm EN50549-1.
Sehr effektiv alsEine großartige Lösung für die unabhängige Stromerzeugung bei gleichzeitiger Aufrechterhaltung der Verbindung zum Verteilnetz. Eine ideale Möglichkeit, die Stromkosten zu senken. Verlangsamen Sie auch Ihren Stromzähler!
Wechselrichter an die Solaranlage anschließen (ohne Batterie):
Anschluss des Wechselrichters an eine Solaranlage (mit Batterie):
Weitere Informationen zum Anschließen an die Batterie erhalten Sie vom technischen Support .
Die mitgelieferte Modulbaugruppe wird gemäß der folgenden Abbildung seriell-parallel angeschlossen. Nach dem Anschluss der einzelnen Modulpaare empfehlen wir aufgrund der Strombelastung der Steckverbinder und Kabel (40A), die Abzweige in der Installationsbox anzuschließen. Wir empfehlen, den Wechselrichtereingang mit Trennsicherungen auszustatten, siehe
Installationshandbuch .
Je nach individuellen Montageanforderungen kann das Set durch passendes weiteres Zubehör wie Anschlusskabel und Solarmodulhalterungen ergänzt werden. Welche Komponenten des Solarmodul-Montagesystems Sie benötigen, können Sie ganz einfach mit diesem Rechner ermitteln.
Weitere Informationen zu GridFree Solarkraftwerken:
https://www.i4wifi.cz/GridFree oder technischer Support
Die Elemente des Systems können aus dem Programm Nová Zelená Úsporám und anderen entnommen werden.
Lesen Sie zur ordnungsgemäßen Installation und Bedienung die Handbücher der einzelnen Komponenten des Systems.
GRUNDLEGENDE SPEZIFIKATIONEN
Solarpanel
Paneltyp: monokristallin
Anzahl der Artikel: 120 [2× (10× 6)]
Max. Leistung (P max ): 480 W
Nennspannung (V mp ): 36 V
Nennstrom (I mp ): 13,6 A
Abmessungen: 1910 × 1134 × 30 mm
Farbe: Schwarz
SVT-Fördercode: SVT35222
Spannungswandler
Dauerleistung: 900 W (1000 W Spitze)
Eingangsspannung: DC 45-90V
Ausgangsspannung: AC 230 V (50 Hz)
Abmessungen: 322 × 196 × 88 mm
Gewicht: 3,6 kg
Farbe: blau - schwarz
