Solarmi GridFree 1000M solární balkónová elektrárna: 1kW GTIL měnič s limiterem + 2x 480Wp solární panel

Xtend Solarmi GridFree 1000M

Kompletní solární elektrárna GridFree 1000M obsahuje originální Solarmi GTIL 1kW měnič s limiterem a 2 ks solárních panelů. Snadný způsob spojení vlastní výroby el. energie se zachováním připojení na síť. Ideální způsob snížení nákladů za elektřinu. Zbrzděte si i svůj elektroměr!

Solární elektrárna GridFree 1000M obsahuje aktuální technologickou špičku při zachování dostupné ceny pro každou domácnost. Součástí sady je revoluční měnič SUN-1000G2H, který v sobě integruje MPPT regulátor a měřič spotřeby pro regulaci vlastního výkonu. Elektrárna slouží k přímé výrobě elektrické energie ze solárních panelů, která je prostřednictvím mikroměniče distribuována do vaší (nejen) domácnosti.

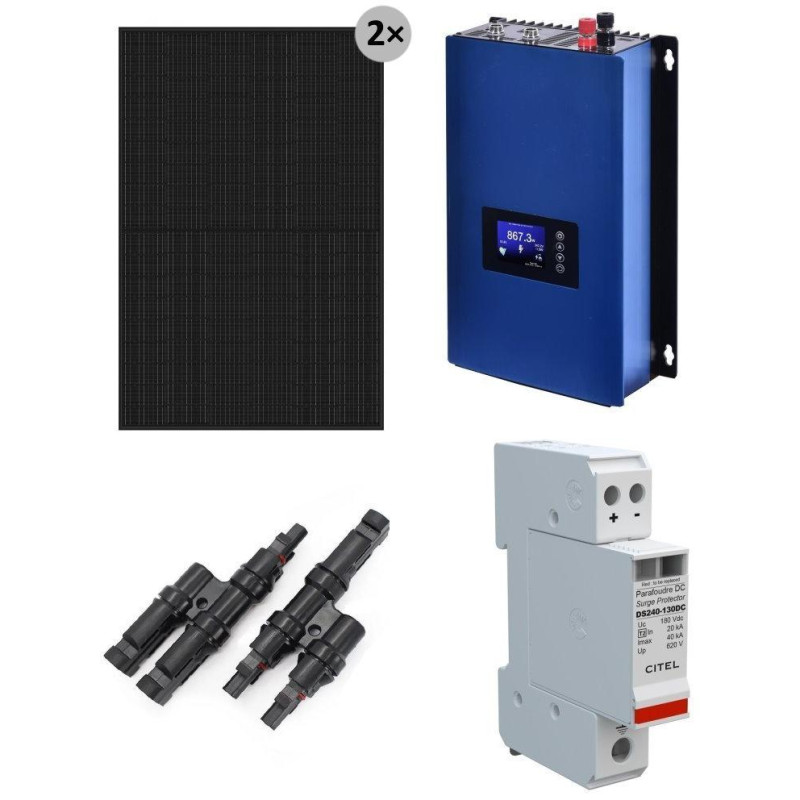

Sada obsahuje:

GridFree měnič s limiterem je revoluční řešení pro síťové fotovoltaické elektrárny, které pracuje obdobně jako jiné GridFree mikroměniče, ale navíc dovede omezovat vlastní výkon dle aktuální spotřeby, a tedy zcela zamezit přetokům do veřejné sítě.

Tyto měniče jsou navrženy pro vnitřní používání. Kromě klasických svorek pro připojení solárních panelů nebo baterie a výstupu pro připojení do sítě má také měnič konektor proudové sondy interního limiteru.

Na přehledném displeji měniče můžete sledovat:

•

• Aktuální výkon měniče ze solárních panelů/baterií

• Výkon dodávaný ze sítě

• Napětí na DC vstupu

• Teplotu měniče

• Napětí sítě

• Datum a čas

• Denní průběh produkce

• Nastavení měniče.


K dispozici jsou také specifická nastavení pro napájení měniče z baterií, namísto solárních panelů, tj. pracovní napětí na vstupu (dolní hranice) a maximální dodávaný výkon měniče.

GridFree měnič pracuje v rozsahu vstupního napětí DC 45–90 V a jeho výkon je 900 W (špičkový 1000 W). Výstupem z měniče je pak napětí AC 230 V, které se připojuje mezi hlavní jistič s elektroměrem a jističe jednotlivých okruhů. Měnič tedy výkon z panelů (nebo vhodné baterie) převede do domácích rozvodů. Vaše spotřebiče pak budou odebírat energii vyrobenou primárně z vaší elektrárny. Pokud by výkon vaší elektrárny v daný okamžik nestačil, připojená veřejná síť nedostatek pokryje. Instalací proudové sondy k limiteru ochráníte svůj systém, proti nežádoucím přetoků v případě, že je vaše elektrárna schopna vyrábět více energie, než vaše spotřebiče vyžadují.

Měnič nepracuje v ostrovním režimu, tzn, že pro svou funkci vyžaduje připojení od veřejné distribuční sítě. Jakmile dojde k výpadku sítě, měnič se ihned vypne.

Měniče jsou certifikovány pro prodej a používání v EU. Splňují kritéria certifikací EMC, LVD, RoHS. Měniče splňují normu EN50549-1.

Velmi efektivní a snadný způsob řešení pro nezávislou výrobu el. energie se zachováním připojení k distribuční síti. Ideální způsob snížení nákladů za elektřinu. Zpomalte si i Vy svůj elektroměr!

Zapojení měniče do solárního systému (bez akumulátoru):

Zapojení měniče do solárního systému (s akumulátorem):

Bližší informace o zapojení s akumulátorem naleznete v technické podpoře.

Sestava dodávaných panelů se zapojuje sérioparalelně dle následujícího obrázku. Po spojení jednotlivých dvojic panelů doporučujeme dále větvě již spojit v instalační krabici z důvodu proudové zátěže konektorů a kabelů (40A). Vstup měniče doporučujeme vybavit odpojovacími pojistkami viz

instalační manuál.

Dle konkrétních požadavků instalace lze sestavu doplnit o vhodné další příslušenství jako jsou propojovací kabely a držáky solárních panelů. Jaké komponenty ze systému upevnění solárních panelů potřebujete, snadno zjistíte v této kalkulačce.

Další informace k solárním elektrárnám GridFree:

https://www.i4wifi.cz/GridFree nebo technická podpora

Na prvky systému lze čerpat dotaze z programu Nová Zelená Úsporám a dalších.

Pro správnou instalaci a provoz prostudujte manuály k jednotlivým prvkům sestavy.

ZÁKLADNÍ SPECIFIKACE

Solární panel

Typ panelu: monokrystalický

Počet článků: 120 [2× (10× 6)]

Max. výkon (P_max): 480 W

Jmenovité napětí (V_mp): 36 V

Jmenovitý proud (I_mp): 13,6 A

Rozměry: 1910 × 1134 × 30 mm

Barva: černá

SVT kód pro dotace: SVT35222

Měnič napětí

Kontinuální výkon: 900 W (1000 W špička)

Vstupní napětí: DC 45–90 V

Výstupní napětí: AC 230 V (50 Hz)

Rozměry: 322 × 196 × 88 mm

Hmotnost: 3,6 kg

Barva: modrá - černá
