Xtend Solarmi AC25 Einbauverteiler

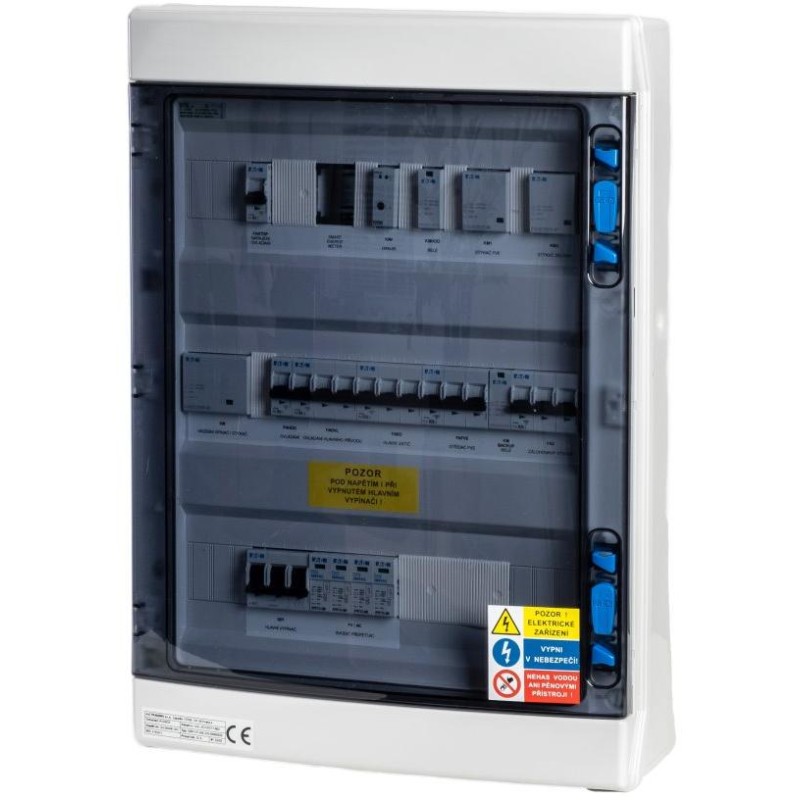

AC-Schaltschrank für die Wandmontage, Schutzklasse I+II, IP65, dient zum Betrieb einer dreiphasigen Photovoltaikanlage (typischerweise DEYE/Xtend Solarmi, Goodwe 4 bis 10K-ET Wechselrichter und andere).
Sein Vorteil liegt in der automatischen Umschaltung zwischen Normalnetzbetrieb und Backup. Bei einem Stromausfall ist es notwendig, die Last zu kontrollieren, um eine Überlastung zu vermeiden, da die Funktion das gesamte Haus auf das Wechselrichter-Backup umschaltet.
Der unbestrittene Vorteil ist der minimale Eingriff in die Schaltanlage des Kunden – der Smartmeter (Wechselrichtermessung), der gemeinsame Ableitpunkt und alle Sicherungen sind Teil dieser Schaltanlage. Es genügt also, eine Schleife zwischen der Hauptschaltanlage und dem Standort der Technologie zu erstellen. Der Smartmeter ist nicht im Lieferumfang enthalten.
Die Schaltanlage beinhaltet zudem eine Notabschaltung des HDO-Wechselrichters (N0%) und eine Vorbereitung für die Installation einer FIRE-SAFETY-Lösung. Der Typ GW25 ist für einen 25-A-Hauptschalter in der Säule ausgelegt.
Beim Schalten (Schützschalten) kommt es zu einer geringen Zeitverzögerung. Dies ist keine ausfallsichere Backup-Lösung.
- Erfüllt die Normen/Anforderungen gemäß ČSN EN IEC 61439-3 und 61439-1 Ausgabe 2
- Kompaktverteiler, Innenbereich, IP65, Serie IKA
- Inklusive N/PE-Klemmenblock
- Professionelles Design (ABS + Polycarbonat-Tür)
- 3 Reihen, 54 Module, DIN-Schienen
Komponentenliste:
1× Aufputz-Verteiler IP65, transparente Tür, 3-reihig, 54 Module (EATON IKA-3/54-ST)
1× Überspannungsableiter Klasse T1+T2 (B+C), 4-poliges Set für TN-S (EATON SPBT12-280/4)
1× Hauptschalter, 240V, 40 A, 3HP (EATON IS-40/3)
2× Leitungsschutzschalter PL6, Charakteristik B, 1-polig, Icn=6kA, In=6A (EATON PL6-B6/1)
1× Leitungsschutzschalter PL6, Charakteristik B, 1-polig, Icn=6kA, In=16A (EATON PL6-B16/1)
1× Spannungsüberwachungsrelais (ELKO EP HRN-55)
1× Relais 1NC, 1NO (FINDER 2P/8A 230VAC 40.52.8.230.0000)
1× Installationsschütz, 230VAC/50Hz, 1S, 1R, 25A (EATON Z-SCH230/1/25-11)
2× Installationsschütz, 230VAC/50Hz, 4S, 25A (EATON Z-SCH230/25-40)
1× Installationsschütz, 230VAC/50Hz, 4S, 40A (EATON Z-SCH-230/40-40)
1× Leitungsschutzschalter PL6, Charakteristik B, 3-polig, Icn=6kA, In=6A (EATON PL6-B6/3)
1× Leitungsschutzschalter PL6, Charakteristik B, 3-polig, Icn=6kA, In=16A (EATON PL6-B16/3)
1× Leitungsschutzschalter PL6, Charakteristik B, 1-polig, Icn=6kA, In=2A (EATON PL6-B2/1)
2× Leitungsschutzschalter PL6, Charakteristik B, 3-polig, Icn=6kA, In=20A (EATON PL6-B20/3)
GRUNDLEGENDE SPEZIFIKATIONEN
Verwendungszweck: für Photovoltaik
Eingebaut: ja
Material: Kunststoff
Gewicht: 9,2 kg
Abmessungen: 586 × 418 × 148 mm
