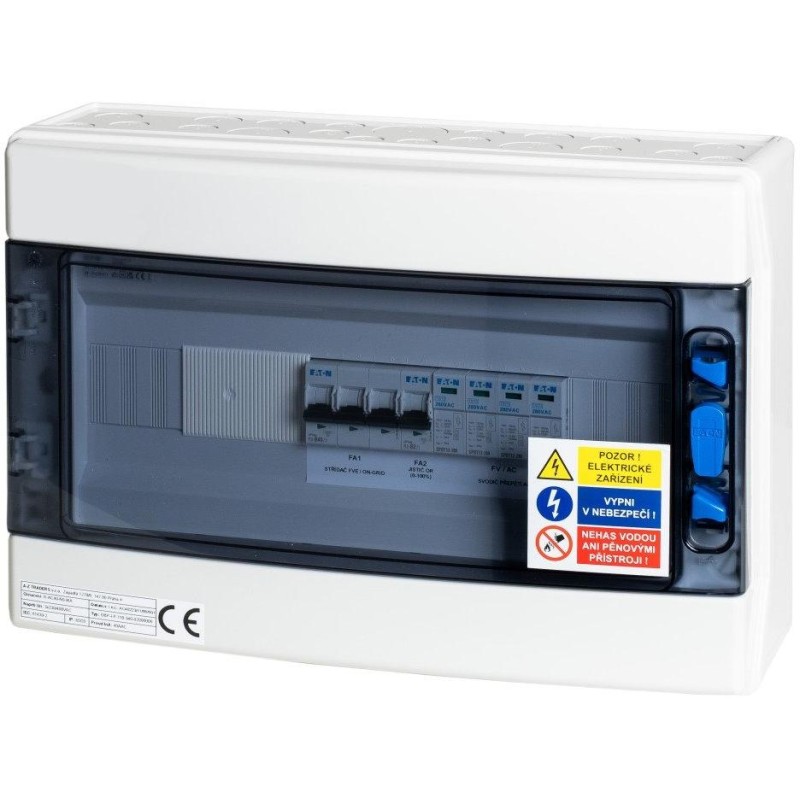

Xtend Solarmi AC40N0 Einbauverteiler
AC-Verteiler für die Wandmontage, Schutzklasse II, IP65, dient als Eingangsverteiler (am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typische Wechselrichter: DEYE/Xtend Solarmi, GOODWE, SOLAX, GROWATT, WATTSONIC und andere).
Sein Vorteil liegt in der geringen Größe und der Möglichkeit, ihn mit anderen AC-Verteilern neben- oder untereinander zu „stapeln“, was die Installation auch in Bereichen mit begrenztem Platzangebot ermöglicht.
Die Schalttafel ist mit einem AC-Überspannungsableiter T1+T2, einem B40/3-Leistungsschalter zum Schutz des Wechselrichtereingangs und einem B2/1-Leistungsschalter zum Schutz der Finder-Steckdose/des Finder-Relais ausgestattet, der N0% zur Erfüllung der Verteilungsbedingungen liefert (Öffner- und Schließerkontakt sowie Mittenkontakt sind im Lieferumfang enthalten). Dies gewährleistet die Verwendung mit allen marktüblichen Wechselrichtertypen.
Kombinierbar mit der Schaltanlage R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA oder bis zu R-FVE-DC9T1-IKA für den DC-Teil der Anlage und der Schaltanlage R-FVE-A40-2 für Backup-Stromkreise mit Handschalter (Wechselrichter-Bypass) oder der Schaltanlage R-FVE-Z4 mit Fehlerstrom-Schutzschalter, Steckdosen und Sicherungen.
- Erfüllt die Normen/Anforderungen gemäß ČSN EN IEC 61439-3 und 61439-1 Ausgabe 2
- Kompaktverteiler, Innenbereich, IP65, Serie IKA
- Inklusive N/PE-Klemmenblock
- Professionelles Design (ABS + Polycarbonat-Tür)
- 1 Reihe, 18 Module, DIN-Schienen
- Nennspannung 415 V AC & Nennisolationsspannung 1000 V AC / 1500 V DC
Komponentenliste:
1× Aufputz-Verteiler IP65, transparente Tür, 1-reihig, 18 Module (EATON IKA-1/18-ST)
1× Überspannungsableiter Klasse T1+T2 (B+C), 4-poliges Set für TN-S (EATON SPBT12-280/4)
1× Leitungsschutzschalter PL6, Charakter B, 1-polig, Icn=6kA, In=2A (EATON PL6-B2/1)
1× Relais + Sockel N0% (NC, NO, CENTER) (FINDER RELAIS 2P/8A 230AC + SOCKEL 40/41/44/99.01)
1× Leitungsschutzschalter PL6, Charakter B, 3-polig, Icn=6kA, In=40A (EATON PL6-B40/3)
GRUNDLEGENDE SPEZIFIKATIONEN
Verwendungszweck: für Photovoltaik
Eingebaut: ja
Material: Kunststoff
Gewicht: 3 kg
Abmessungen: 418 × 286 × 148 mm
