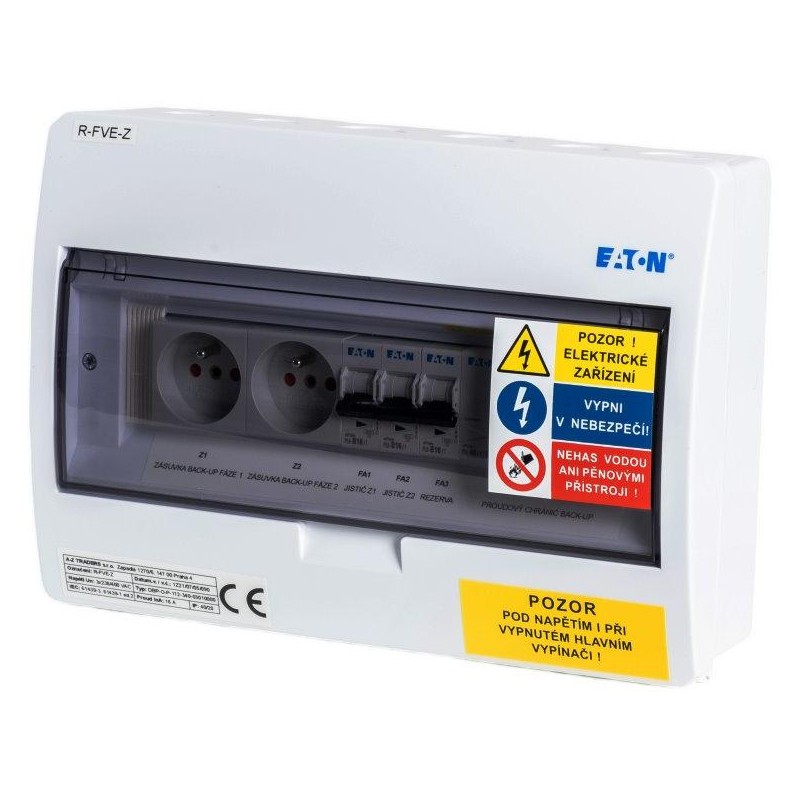

Xtend Solarmi ACZ3 Einbauverteiler
AC-Verteiler für die Wandmontage, Schutzklasse II, IP40/20, zum Betrieb einer dreiphasigen Photovoltaikanlage (typischerweise DEYE/Xtend Solarmi, Goodwe 4 bis 10K-ET Wechselrichter). Ideal, wenn im vorhandenen Verteiler keine Möglichkeit zur Nutzung ausgewählter Stromkreise zur Notstromversorgung besteht, sondern nur Steckdosen und ein Notstromschalter für ausgewählte Verbraucher genutzt werden können.
Sein Vorteil liegt in der kompakten Größe und der Möglichkeit, ihn problemlos mit anderen Klimaschränken nebeneinander oder untereinander zu stapeln. Dies ermöglicht die Installation auch in Bereichen mit begrenztem Platzangebot.
Die Schaltanlage ist mit einem Leitungsschutzschalter B16/1 zur Absicherung von zwei Steckdosen und einer Reserve für ein separates Verbrauchergerät vom Wechselrichter-Backup sowie einem Fehlerstromschutzschalter Typ A ausgestattet.
Geeignet zur Kombination mit den Schalttafeln R-FVE-DC1, R-FVE-DC2 für den DC-Teil der Anlage und der Schalttafel R-FVE-M4, die für den Wechselrichtereingang vorgesehen ist.
- Erfüllt die Normen/Anforderungen gemäß ČSN EN IEC 61439-3 und 61439-1 Ausgabe 2
- Verteilerkasten aus weißem Kunststoff + Kunststofftür aus geräuchertem Bioglas
- Schutzgrad IP40 & Mechanische Festigkeit IK05
- Inklusive N/PE-Klemmenblock
- 1 Reihe, 12 Module, DIN-Schienen
- Nennspannung 400 V AC & Nennisolationsspannung 400 V AC
Komponentenliste:
1× Aufputz-Verteiler, transparente Kunststofftür, 1-reihig, 12 Module
1× Leitungsschutzschalter PL6, Charakter B, 1-polig, Icn = 6 kA, In = 16 A
1× Protector Ir = 250 A, Typ A, 4-polig, I dn = 0,03 A, In = 40 A
2× Hutschienenbuchse mit Shutter und Stift
GRUNDLEGENDE SPEZIFIKATIONEN
Verwendungszweck: für Photovoltaik
Eingebaut: ja
Material: Kunststoff
Gewicht: 1,9 kg
Abmessungen: 303 × 212 × 98 mm
