Xtend Solarmi GridFree 1000M
Kompletná solárna elektráreň GridFree 1000M obsahuje originálny Solarmi GTIL 1kW menič s limitérom a 2 ks solárnych panelov . Jednoduchý spôsob spojenia vlastnej výroby el. energie so zachovaním pripojenia na sieť. Ideálny spôsob zníženia nákladov za elektrinu. Zabrzdite si aj svoj elektromer!
Solárna elektráreň GridFree 1000M obsahuje aktuálnu technologickú špičku pri zachovaní dostupnej ceny pre každú domácnosť. Súčasťou sady je revolučný menič SUN-1000G2H , ktorý v sebe integruje MPPT regulátor a merač spotreby pre reguláciu vlastného výkonu. Elektráreň slúži na priamu výrobu elektrickej energie zo solárnych panelov, ktorá je prostredníctvom mikromeniča distribuovaná do vašej (nielen) domácnosti.

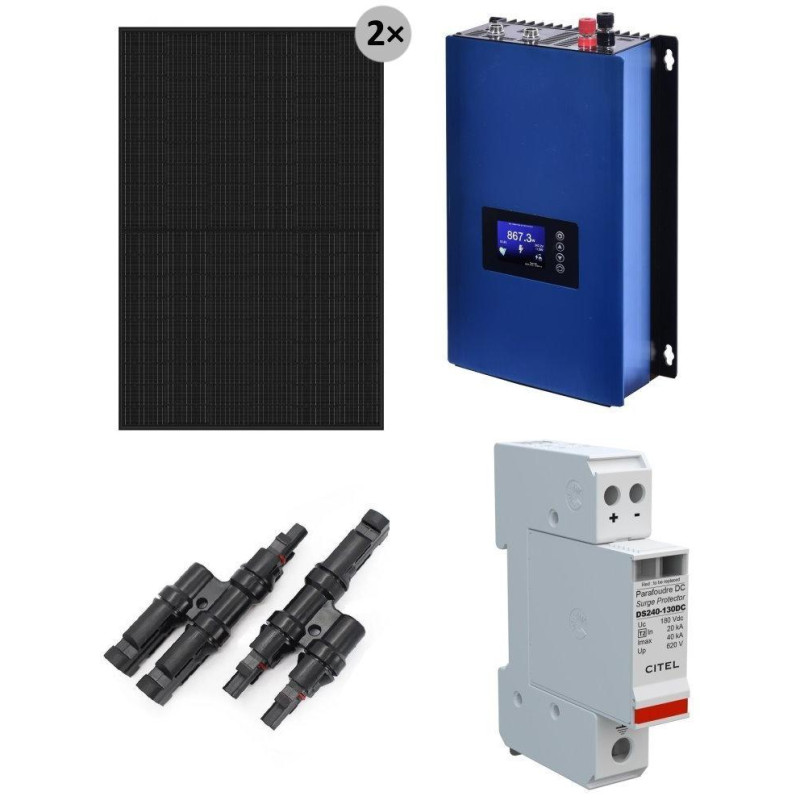

Súprava obsahuje:
1× Solarmi GridFree GTIL 1kW menič 230 V s limiterom SUN-1000G2H (vstup 45–90 V)
2× Solarmi solárny panel ELERIX Mono 480 Wp čierny
1× Solarmi DS240S-130DC zvodič prepätia 180Vdc, 50A, CE
1× Solarmi MC4 T- rozbočovací konektor 1 na 2 (sada Male + Female)
GridFree menič s limiterom je revolučné riešenie pre sieťové fotovoltaické elektrárne , ktoré pracuje obdobne ako iné GridFree mikromeniče, ale navyše dokáže obmedzovať vlastný výkon podľa aktuálnej spotreby, a teda úplne zamedziť prietokom do verejnej siete.
Tieto meniče sú navrhnuté na vnútorné používanie . Okrem klasických svoriek na pripojenie solárnych panelov alebo batérie a výstupu na pripojenie do siete má tiež menič konektor prúdovej sondy interného limitera.
Na prehľadnom displeji meniča môžete sledovať:
- Aktuálny výkon meniča zo solárnych panelov/batérií
- Výkon dodávaný zo siete
- Napätie na DC vstupe
- Teplotu meniča
- Napätie siete
- Dátum a čas
- Denný priebeh produkcie
- Nastavenie meniča.
K dispozícii sú aj špecifické nastavenia pre napájanie meniča z batérií, namiesto solárnych panelov, tj. pracovné napätie na vstupe (dolná hranica) a maximálny dodávaný výkon meniča.
GridFree menič pracuje v rozsahu vstupného napätia DC 45-90 V a jeho výkon je 900 W (špičkový 1000 W) . Výstupom z meniča je potom napätie AC 230 V , ktoré sa pripája medzi hlavný istič s elektromerom a ističe jednotlivých okruhov. Menič teda výkon z panelov (alebo vhodnej batérie) prevedie do domácich rozvodov. Vaše spotrebiče potom budú odoberať energiu vyrobenú primárne z vašej elektrárne. Pokiaľ by výkon vašej elektrárne v daný okamih nestačil, pripojená verejná sieť nedostatok pokryje. Inštaláciou prúdovej sondy k limiteru ochránite svoj systém, proti nežiaducim prietokom v prípade, že je vaša elektráreň schopná vyrábať viac energie, než vaše spotrebiče vyžadujú.
Menič nepracuje v ostrovnom režime, tzn. že pre svoju funkciu vyžaduje pripojenie od verejnej distribučnej siete. Hneď ako dôjde k výpadku siete, menič sa ihneď vypne.
Meniče sú certifikované na predaj a používanie v EÚ. Spĺňajú kritériá certifikácií EMC, LVD, RoHS. Meniče spĺňajú normu EN50549-1.
Veľmi efektívne asnadný spôsob riešenia pre nezávislú výrobu el. energie so zachovaním pripojenia k distribučnej sieti. Ideálny spôsob zníženia nákladov za elektrinu. Spomaľte si aj Vy svoj elektromer!
Zapojenie meniča do solárneho systému (bez akumulátora):
Zapojenie meniča do solárneho systému (s akumulátorom):
Bližšie informácie o zapojení s akumulátorom nájdete v technickej podpore .
Zostava dodávaných panelov sa zapája sérioparalelne podľa nasledujúceho obrázku. Po spojení jednotlivých dvojíc panelov odporúčame ďalej vetve už spojiť v inštalačnej krabici z dôvodu prúdovej záťaže konektorov a káblov (40A). Vstup meniča odporúčame vybaviť odpojovacími poistkami viď
inštalačný manuál .
Podľa konkrétnych požiadaviek inštalácie je možné zostavu doplniť o vhodné ďalšie príslušenstvo ako sú prepojovacie káble a držiaky solárnych panelov . Aké komponenty zo systému upevnenia solárnych panelov potrebujete, ľahko zistíte v tejto kalkulačke .
Ďalšie informácie k solárnym elektrárňam GridFree:
https://www.i4wifi.cz/GridFree alebo technická podpora
Na prvky systému je možné čerpať otázky z programu Nová Zelená Úsporám a ďalších.
Pre správnu inštaláciu a prevádzku preštudujte manuály k jednotlivým prvkom zostavy.
ZÁKLADNÁ ŠPECIFIKÁCIA
Solárny panel
Typ panelu: monokryštalický
Počet článkov: 120 [2× (10× 6)]
Max. výkon (P max ): 480 W
Menovité napätie (V mp ): 36 V
Menovitý prúd (I mp ): 13,6 A
Rozmery: 1910 × 1134 × 30 mm
Farba: čierna
SVT kód pre dotácie: SVT35222
Menič napätia
Kontinuálny výkon: 900 W (1000 W špička)
Vstupné napätie: DC 45–90 V
Výstupné napätie: AC 230 V (50 Hz)
Rozmery: 322 × 196 × 88 mm
Hmotnosť: 3,6 kg
Farba: modrá - čierna
