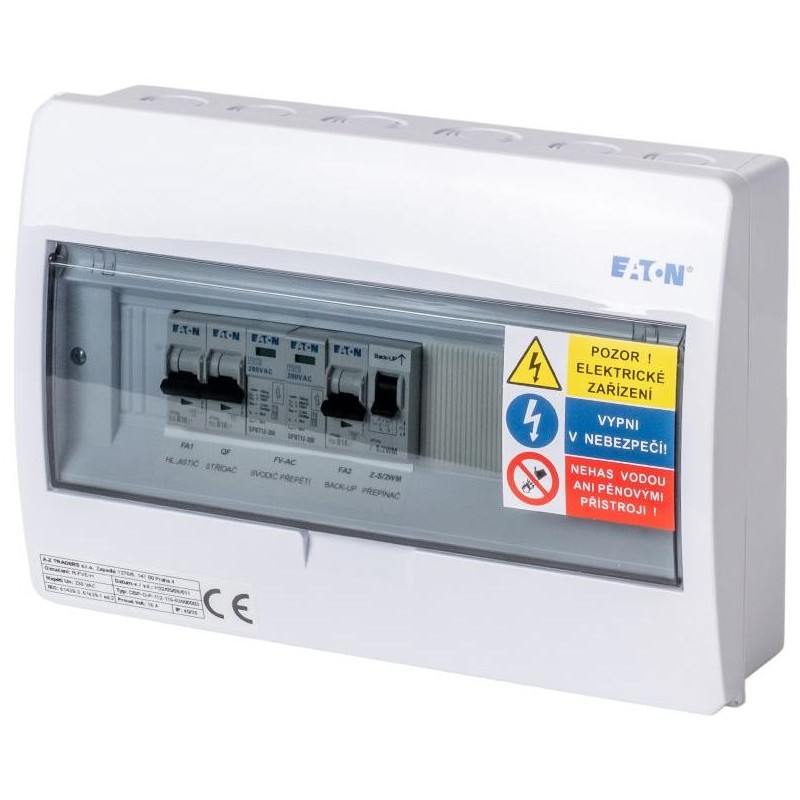

Xtend Solarmi ACZ1 Einbauverteiler
AC-Verteiler für die Wandmontage, IP40/20, dient als Eingangs-/Ausgangsverteiler (am Wechselrichter) für einphasige Photovoltaik-Kraftwerke (typischerweise GoodWe 3648-EM und 3648D-ES Wechselrichter) um im Fehlerfall oder bei Abschaltung des Wechselrichters den Schutz der Ausgänge inkl. Schalter zu gewährleisten.
Sein Vorteil liegt in der kompakten Größe und der Möglichkeit, ihn problemlos mit anderen Klimaschränken nebeneinander oder untereinander zu stapeln. Dies ermöglicht die Installation auch in Bereichen mit begrenztem Platzangebot.
Die Schaltanlage ist mit einem B16/1-Leistungsschalter ausgestattet, um den Eingang des Wechselrichters und den Ausgang der Backup-Stromkreise zu schützen. Ein manueller zweipoliger Schalter ermöglicht zudem die Überbrückung der Backup-Stromkreise während der Wartung oder bei ausgeschaltetem Wechselrichter.
Geeignet zur Kombination mit den Verteilern R-FVE-DC1, R-FVE-DC2 und R-FVE-BAT100 für den DC-Teil der Installation und dem R-FVE-Z1 für die Steckdosenleiste.
- Erfüllt die Normen/Anforderungen gemäß ČSN EN IEC 61439-3 und 61439-1 Ausgabe 2
- Verteilerkasten aus weißem Kunststoff + Kunststofftür aus geräuchertem Bioglas
- Schutzklasse IP40/20 °C & Mechanische Festigkeit IK05
- Nennspannung 230 V AC & Nennisolationsspannung 240 V AC
- 1 Reihe, 12 Module
Komponentenliste:
1× Aufputz-Verteiler, transparente Kunststofftür, 1-reihig, 12 Module
1× Schalter, 2 Wechsler, 16 A
2× Überspannungsableiter Klasse T1+T2 (B+C), 1-polig
3× Leitungsschutzschalter PL6, Charakter B, 1-polig, Icn = 6 kA, In = 16 A
GRUNDLEGENDE SPEZIFIKATIONEN
Verwendungszweck: für Photovoltaik
Ausgestattet: ja
Material: Kunststoff
Gewicht: 1,7 kg
Abmessungen: 303 × 212 × 98 mm
