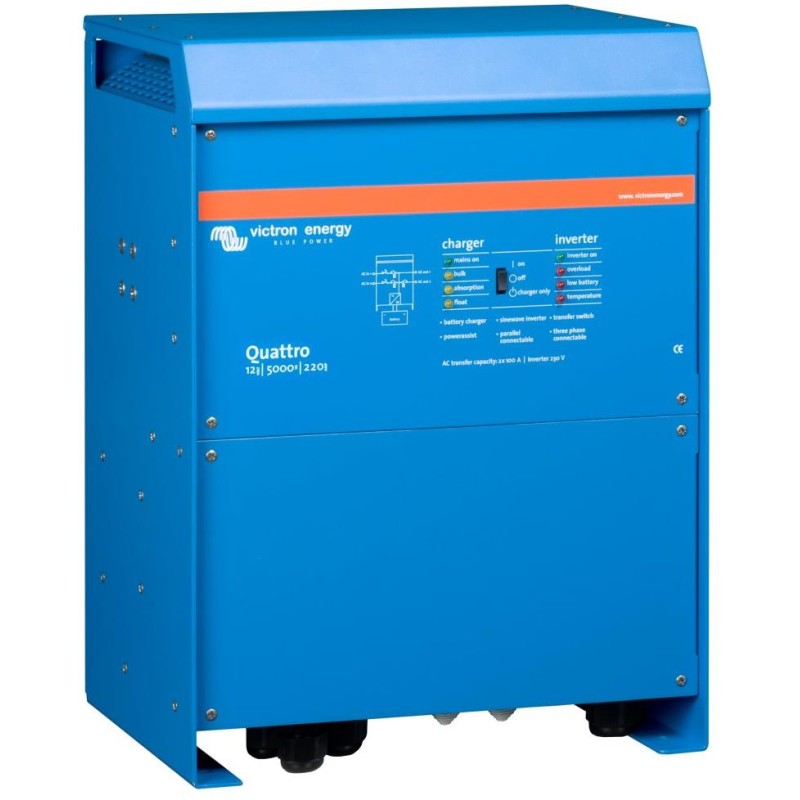

Victron Quattro Wechselrichter/Ladegerät 12V/5000VA/220A-100A/100A

Victron Quattro 12 V (5000 VA) Der Quattro ist ein hochentwickeltes AC-DC-Batterieladegerät und DC-AC-Wechselrichter mit zwei AC-Eingängen, einer reinen Sinuswellen-Ausgangsspannung und einem ultraschnellen Schalter zwischen dem Netz (Generator) und den Batterien. Ähnlich wie der MultiPlus ist auch der Quattro ein kombiniertes Gerät, das einen Wechselrichter und ein Ladegerät enthält. Darüber hinaus kann es zwei AC-Eingänge akzeptieren und verbindet sich automatisch mit einer aktiven Quelle. Seine Funktionen umfassen einen Spannungswandler (reine Sinuswelle), adaptives Laden, PowerAssist-Hybridtechnologie und mehrere Funktionen für die Systemintegration wie Dreiphasen- oder Spaltphasenstrom und Parallelbetrieb. Der multifunktionale Wechselrichter/Ladegerät Quattro ist ein leistungsstarker DC-AC-Wechselrichter mit einer reinen Sinuswellen-Ausgangsspannung, einem hochentwickelten adaptiven Batterieladegerät und einem ultraschnellen Bypass-Schalter. Der Wechselrichter ist in einem kompakten Aluminiumgehäuse untergebracht. Zwei AC-Eingänge Der Quattro ist mit zwei unabhängigen AC-Eingängen (der Hauptunterschied im Vergleich zur MultiPlus-Serie) als Netz und Generator oder zwei Generatoren ausgestattet. Das Gerät kann sich bei Bedarf automatisch mit der Quelle verbinden, die gerade verfügbar ist. Zwei AC-Ausgänge Der Quattro ist standardmäßig mit zwei AC-Ausgängen ausgestattet. Der Hauptausgang ist mit einer Funktion ausgestattet, die eine unterbrechungsfreie Stromversorgung gewährleistet. Bei einem Netz- oder Generatorausfall übernimmt der Quattro die Stromversorgung der angeschlossenen Geräte. Dies geschieht so schnell (weniger als 20 ms), dass Computer und andere elektronische Geräte ohne Unterbrechung weiter funktionieren. Der zweite Ausgang wird nur dann aktiviert, wenn an einem der Quattro-Eingänge Wechselstrom verfügbar ist. An diesen Ausgang können Lasten angeschlossen werden, die die Batterien schnell entladen würden, wie beispielsweise ein Warmwasserbereiter, eine Klimaanlage oder ein Elektroherd. Nahezu unbegrenzte Leistung dank Parallelbetrieb Bis zu 10 Quattro-Geräte können parallel betrieben werden, um eine höhere Leistung zu erzielen. Zehn Quattro 48/10000/140-Einheiten liefern bis zu 90 kW (100 kVA) Ausgangsleistung mit einer Batterieladekapazität von bis zu 1400 A. Dreiphasiger Betrieb Drei Einheiten desselben Modells können zu einem dreiphasigen Ausgang kombiniert werden. Aber das ist nicht alles: Bis zu 10 dreiphasige Sets (insgesamt 30 Einheiten) können parallel geschaltet werden, um eine Ausgangsleistung von bis zu 270 kW (300 kVA) mit einer Batterieladekapazität von bis zu 4000 A bereitzustellen. PowerControl – Überlastbegrenzung der AC-Quelle Der Quattro ist ein sehr leistungsstarkes Batterieladegerät. Er kann eine große Menge Strom vom Generator oder aus dem Stromnetz ziehen (bis zu 16 A für jede 48/5000/70-Einheit, die auf der AC-Seite mit 230 V betrieben wird). An jedem AC-Eingang kann eine maximale Stromaufnahmegrenze eingestellt werden, um eine Überlastung der AC-Quelle zu vermeiden. Einzigartige PowerAssist-Funktionen Bringen Sie die PowerControl-Funktion auf die nächste Stufe. Verhindert eine Überlastung der leistungsbegrenzten Wechselstromquelle (AC). Bei Überlastung wird zunächst der Batterieladestrom automatisch reduziert. Anschließend wird die Ausgangsleistung des angeschlossenen Generators oder der lokalen Stromversorgung (z. B. strombegrenzter Stromanschluss) durch die aus den Batterien entnommene Leistung erhöht. Solarenergie: Auch bei Netzausfall steht Wechselstrom (AC) zur Verfügung. Der Quattro lässt sich vorteilhaft in Inselsystemen mit Solarmodulen oder anderen alternativen Energiequellen einsetzen. Die Einrichtung des Systems war noch nie so einfach! Das Gerät ist sofort nach der Installation betriebsbereit. Sollten Einstellungen erforderlich sein, ist dies über die integrierten DIP-Schalter in wenigen Minuten erledigt. Auch Parallelschaltungen sind möglich. Geräte können über DIP-Schalter eingestellt werden, kein Computer erforderlich! Alternativ können die Einstellungen über das VE.net-Bedienfeld oder hochentwickelte Software (VE.Bus Quick Configure und VE.bus System Configurator) vorgenommen werden, die weitere erweiterte Einstellungsmöglichkeiten bietet. Vierstufiges adaptives Ladegerät mit zwei Batterieladeausgängen Der Hauptausgang sorgt für leistungsstarkes Laden der Batterie über das „adaptive Ladesystem“. Die Software steuert den dreistufigen automatischen Ladevorgang passend zum Zustand und Typ der Batterie und fügt eine vierte Stufe der Erhaltungsladung hinzu. Außerdem ermöglicht das Quattro das Laden einer zweiten Zusatzbatterie über einen unabhängigen Ladeausgang, z. B. für eine Generator-Starterbatterie (nur 12- und 24-V-Modelle). Die PC-Kommunikationsschnittstelle MK2-USB wird zum Einstellen der Parameter und zur Anzeige des aktuellen Status des Geräts verwendet. GRUNDLEGENDE SPEZIFIKATIONEN Wechselrichter Eingangsspannung: DC 12 V (9,5 – 17 V) Leistung (bei 25 °C): 5000 VA / 4000 W Ausgangsspannung: AC 230 V (50/60 Hz) Übertragungskapazität: 2 x 100 A Gewicht: 34 kg Abmessungen: 470 x 350 x 280 mm Ladegerät Ladestrom: 220 A Eingangsspannung: AC 187-265 V (45-65 Hz) Ausgangsspannung (Konstantspannung/Spannungsversorgung/Speicherung): DC 14,4 / 13,8 / 13,2 V Software und weitere Informationen finden Sie unter diesem Link: https://www.victronenergy.cz/inverters-chargers/quattro
