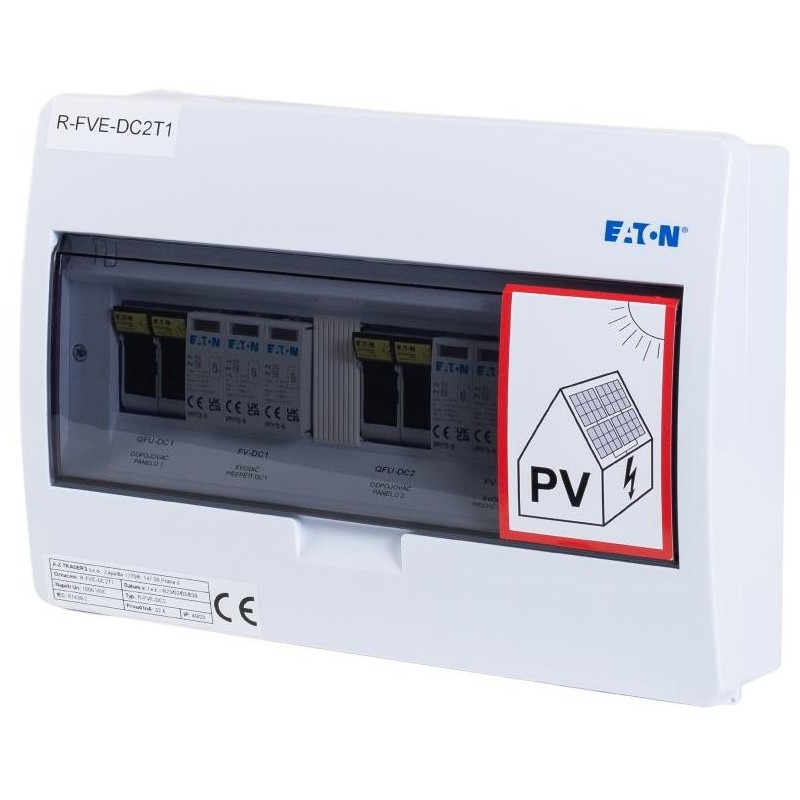

Xtend Solarmi DC23 Einbauverteiler
Gleichstromverteiler für die Wandmontage, Schutzklasse I+II , IP40/20, dient als Eingangsverteiler von den Photovoltaikmodulen (zum Wechselrichter) für das gesamte Portfolio an Photovoltaikkraftwerken.
Sein Vorteil liegt in der kompakten Größe und der Möglichkeit, ihn problemlos mit anderen Schränken nebeneinander oder untereinander zu stapeln. Dies ermöglicht die Installation auch in Bereichen mit begrenztem Platzangebot.
- Erfüllt die Norm/Anforderungen gemäß ČSN EN IEC 61439-2 ed. 3:21
- Weißer Kunststoffverteilerkasten, hinterer Abdeckungsteil des Verteilerkastens + Kunststofftür aus geräuchertem organischem Glas
- Schutzklasse IP40/20 & Mechanische Festigkeit IK05
- Schutzklasse I+II (vollisoliert)
- Inklusive N/PE-Klemmenblock
- 1 Reihe, 12 Module, DIN-Schiene
- Nennspannung 400 V AC & Nennisolationsspannung 400 V AC
Die Schaltanlage ist mit einem DC-Überspannungsableiter mit Sicherungstrennschaltern einschließlich gPV-Sicherungen zum Schutz des DC-Eingangs des Wechselrichters ausgestattet.
Komponentenliste:
1× Aufputz-Verteiler, transparente Kunststofftür, 1-reihig, 12 Module
2× Überspannungsableiter T1+T2 (I+II, B+C), Photovoltaikanwendungen 1000 V DC, max. Kurzschlussstrom 1000 A
4× Ultraflinke Zylindersicherung für Photovoltaik, (UL-Standard), 10 × 38 mm, 1100 V DC, 15 A
2× Sicherungstrennschalter, Photovoltaik-Anwendungen, 2-polig, 1000 V AC / 30 A, C10 (10 × 38 mm)
GRUNDLEGENDE SPEZIFIKATIONEN
Verwendungszweck: für Photovoltaik
Eingebaut: ja
Material: Kunststoff
Abmessungen: 303 × 212 × 98 mm
