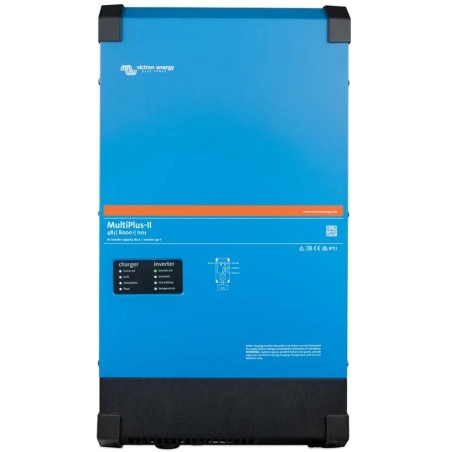

Victron MultiPlus-II Hybrid-Wechselrichter 48V/8000VA/110A-100A 230V

Victron MultiPlus-II 48 V/8000 VA/110 A-100 A HINWEIS: MuptiPlus II 8, 10 und 15 kVA-Einheiten können nicht parallel geschaltet werden. MultiPlus-II ist ein leistungsstarker DC-AC-Hybrid-Wechselrichter/-Ladegerät mit reinem Sinuswellenausgang, integriertem adaptivem Batterieladegerät und ultraschnellem Transferschalter für Stromquelle – Batterie/Quelle (externer Wechselstrom). MultiPlus-II kombiniert die Funktionen von MultiPlus und MultiGrid. Es verfügt über alle Funktionen der MultiPlus-Einheit und zusätzlich über die Möglichkeit, einen externen Stromsensor für die Funktionen PowerControl und PowerAssist mit Optimierung des Eigenverbrauchs anzuschließen. Es verfügt außerdem über alle Funktionen der MultiGrid-Einheit mit integriertem Inselbetriebsschutz am AC-Eingang – verstärkter Schutz vor unerwünschter Versorgung des Verteilungsnetzes im Falle eines Stromausfalls. ESS (Energiespeichersystem): Das MultiPlus-II ist ein Schlüsselelement im Victron ESS-System und bietet Flexibilität bei der Kombination mit Solar-MPPT-Reglern oder netzgekoppelten PV-Wechselrichtern. Ein AC-Eingang Das MultiPlus-II verfügt über einen AC-Eingang zum Anschluss an das Verteilnetz oder z. B. einen Generator. Werden zwei AC-Eingänge benötigt, wählen wir das Quattro-Gerät. Zwei AC-Ausgänge Das MultiPlus-II verfügt über zwei AC-Ausgänge. Der Hauptausgang AC1 gewährleistet eine unterbrechungsfreie Stromversorgung. Beispielsweise übernimmt das MultiPlus-II im USV-Betrieb bei einem Netz- oder Generatorausfall die Stromversorgung der angeschlossenen Geräte (in weniger als 20 ms). Der zweite AC-Ausgang ist nur funktionsfähig, wenn der AC-Eingang (Verteilnetz/Generator) verfügbar ist. Eine Last, die die Batterien schnell entladen würde, wie z. B. ein Warmwasserbereiter, kann daher an diesen Ausgang angeschlossen werden und wird ausschließlich von der AC-Quelle versorgt. Vierstufiges Laden mit einem adaptiven Ladegerät mit zwei Batterieladeausgängen Der DC-Hauptausgang ermöglicht eine leistungsstarke Vollladung der Batterien durch das adaptive Ladesystem. Die Software steuert den dreistufigen automatischen Ladevorgang passend zum Batteriezustand und fügt eine vierte Ladestufe hinzu – die Erhaltungsladung. Das MultiPlus-II ist zum Laden aller Arten von Blei-, Alkali- und Lithiumbatterien konzipiert. Dreiphasiger Betrieb: Drei Geräte desselben Typs können für dreiphasigen Betrieb mit Phasenverschiebung konfiguriert werden. Die einzigartigen Funktionen PowerControl und PowerAssist des MultiPlus-II verhindern die Überlastung einer leistungsbegrenzten Wechselstromquelle, z. B. eines strombegrenzten Stromanschlusses oder eines Generators. Sollte eine große Last die Eingangs-Wechselstromquelle überlasten, wird der Ladestrom zur Batterie im ersten Schritt automatisch reduziert (PowerControl). Die Ladeenergie wird zur Versorgung der Wechselstromverbraucher übertragen. Im zweiten Schritt wird die Eingangs-Wechselstromquelle mit Strom aus der Batterie verstärkt (PowerAssist). Der Wechselstromausgang bezieht Energie gemeinsam von der Wechselstromquelle und der Batterie (Wechselrichter). Solarstrom kann auch bei einem Stromausfall verfügbar sein. Das MultiPlus-II kann sowohl in Inselsystemen als auch in Photovoltaikanlagen eingesetzt werden, die fest an das Verteilnetz angeschlossen sind. MultiPlus-II ist nicht mit einem Eingang für PV-Anlagen ausgestattet, sondern für den Betrieb mit MPPT-Reglern (DC-Kopplungssysteme) oder Netzwechselrichtern (AC-Kopplungssysteme) am AC-Eingang und/oder AC-Ausgang vorgesehen. Mehr dazu hier in der ESS-Beschreibung. Systemkonfiguration - Bei einer einfachen USV-Installation können die Einstellungen in wenigen Minuten mit den DIP-Schaltern am MultiPlus-II oder der VE.Configure 3 Software und einem PC vorgenommen werden. - Dreiphasige Anwendungen können mit der VE.Bus Quick Configure Software (bis zu drei Geräte) oder komplexere Systeme mit der VE.Bus System Configurator Software (über drei Geräte) und einem PC konfiguriert werden. - Off-Grid- und Hybrid-PV-Installationen zur Unterstützung des Eigenverbrauchs und in Die Energieunabhängigkeitssysteme, zu denen netzgekoppelte Wechselrichter und/oder Solar-MPPT-Ladegeräte gehören, können mit der Software VE.Configure 3 mithilfe der entsprechenden Assistenten (spezialisierte Funktionen für bestimmte Anwendungen) konfiguriert werden. – Das MultiPlus-II verfügt über mehrere programmierbare Relais und Hilfskontakte für eine Vielzahl von Zusatzfunktionen. – Die Basissoftware VE.Configure 3 sowie weitere Konfigurationssoftware können kostenlos unter www.victronenergy.com/support-and-downloads/software heruntergeladen werden. – Für die Software benötigen Sie die PC-Kommunikationsschnittstelle MK3-USB. Fernüberwachung und Systemkonfiguration Überwachen und steuern Sie Ihr System lokal oder per Fernzugriff über das Internet von überall auf der Welt mithilfe der kostenlosen VRM-App und des kostenlosen VRM-Portals: https://vrm.victronenergy.com/landingpage Der Zugriff kann von einem Telefon, Tablet, Laptop oder PC (verschiedene Betriebssysteme) erfolgen. Für den Fernzugriff benötigen Sie eines der folgenden Bedienfelder und haben dann die Möglichkeit, das System von überall auf der Welt zu überwachen und zu konfigurieren: ColorControl GX, Venus GX, Cerbo GX. In Kombination mit Cerbo GX, ColorControl GX oder Venus GX ermöglicht es die Berechnung des Batterieladezustands in Prozent (SOC). MultiPlus-II bietet viele Bedienvarianten und kann Lösungen für eine Vielzahl von Benutzeranforderungen bieten. GRUNDLEGENDE SPEZIFIKATIONEN Wechselrichter Eingangsspannung: DC 38–66 V Leistung (bei 25 °C): 8000 VA / 6400 W Ausgangsspannung: AC 230 V (50/60 Hz) Übertragungskapazität: 100 A Gewicht: 42 kg Abmessungen: 642 × 363 × 206 mm Ladegerät Eingangsspannung: AC 187–265 V (45–65 Hz) Ausgangsspannung (Konstantspannung/Spannungsversorgung/Lagerung): DC 57,6 / 55,2 / 52,8 V Batterieladestrom (max.): 110 A Häufigste Betriebsarten:
