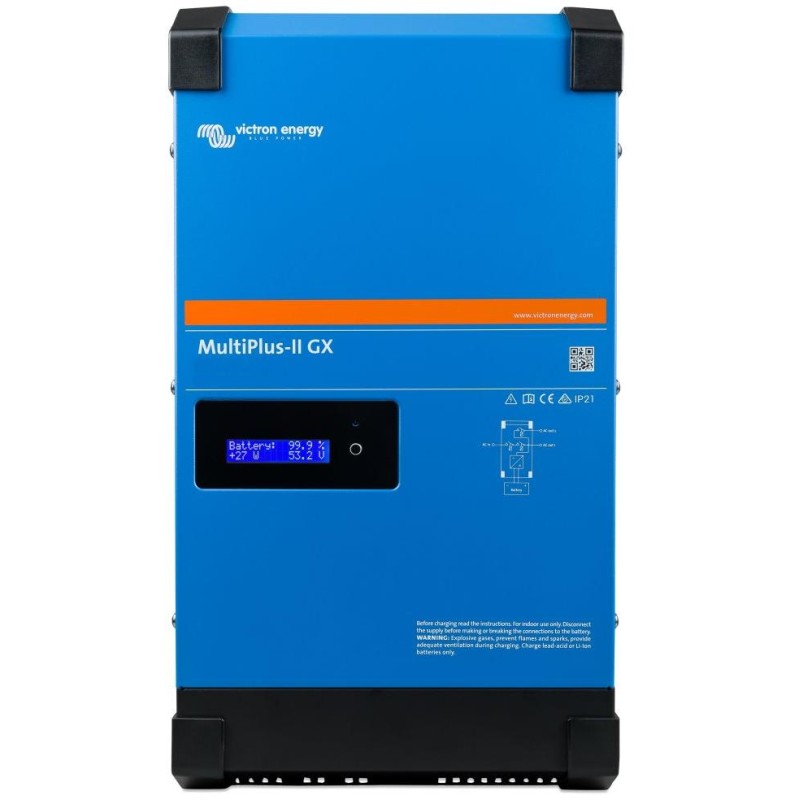

Victron MultiPlus-II GX 48V/5000VA/70A-50A
Der MultiPlus-II GX ist ein leistungsstarker DC-AC-Hybrid-Wechselrichter/Ladegerät mit reinem Sinuswellenausgang, integriertem adaptivem Batterieladegerät und ultraschnellem Stromquellen-Transferschalter (Batterie/externe AC-Quelle).
Das MultiPlus-II GX umfasst neben dem MultiPlus II auch ein GX-Gerät und ein Display.
Auf dem Display werden die Parameter des Solarreglers und des Wechselrichters angezeigt.
Auf dieselben Parameter kann über ein Smartphone oder ein anderes Wi-Fi-fähiges Gerät zugegriffen werden.
Das integrierte GX-Gerät (ähnlich dem Venus GX-Gerät, nur direkt in die Einheit integriert) umfasst:
- VE.Can-Schnittstelle
- USB-Anschluss
- Ethernet-Anschluss
- VE.Direct-Anschluss
MultiPlus-II GX kombiniert MultiPlus- und MultiGrid-Funktionen
Es verfügt über alle Funktionen des MultiPlus-Geräts und zusätzlich über die Anschlussmöglichkeit eines externen Stromsensors für die Funktionen PowerControl und PowerAssist mit Eigenverbrauchsoptimierung.
Darüber hinaus verfügt es über alle Funktionen einer MultiGrid-Einheit mit integriertem Anti-Islanding-Schutz am AC-Eingang – verstärkter Schutz, um im Falle eines Netzausfalls eine unerwünschte Versorgung des Verteilungsnetzes zu verhindern.
ESS: Energiespeichersysteme
Der MultiPlus-II GX ist ein Schlüsselelement im Victron ESS-System und bietet die Flexibilität, ihn mit Solar-MPPT-Reglern oder netzgekoppelten PV-Wechselrichtern zu kombinieren.
Der MultiPlus-II GX ist, wie der Name schon sagt, die Kombination aus Wechselrichter und Ladegerät in einem eleganten Design. Zu seinen Funktionen gehören ein reiner Sinus-Wechselrichter, adaptives Laden, PowerAssist-Hybridtechnologie und weitere Funktionen zur Integration in verschiedene Systeme.
Ein AC-Eingang
Das MultiPlus-II GX verfügt über einen AC-Eingang zum Anschluss an das Verteilnetz oder beispielsweise einen Generator. Werden zwei AC-Eingänge benötigt, wählen wir die Quattro-Einheit.
Zwei AC-Ausgänge
Der MultiPlus-II GX verfügt über zwei AC-Ausgänge. Der Hauptausgang AC1 sorgt für eine unterbrechungsfreie Stromversorgung. Im USV-Betrieb übernimmt der MultiPlus-II GX beispielsweise bei einem Stromausfall oder Generatorausfall die Stromversorgung angeschlossener Geräte (in weniger als 20 Millisekunden).
Der zweite AC-Ausgang ist nur funktionsfähig, wenn ein AC-Eingang (Netz/Generator) verfügbar ist. Eine Last, die die Batterien schnell entladen würde, wie z. B. ein Warmwasserbereiter, kann daher an diesen Ausgang angeschlossen werden und wird ausschließlich von der AC-Quelle versorgt.
Vierstufiges adaptives Ladegerät mit zwei Batterieladeausgängen.
Der Haupt-DC-Ausgang ermöglicht eine leistungsstarke Vollladung der Batterie über ein adaptives Ladesystem. Die Software steuert den dreistufigen automatischen Ladevorgang je nach Batteriezustand und ergänzt ihn um eine vierte Ladestufe – die Erhaltungsladung. Zusätzlich kann das MultiPlus-II GX eine zweite Batterie über einen unabhängigen Ladeausgang laden, der beispielsweise für Generator-Starterbatterien mit einem maximalen Ladestrom von 4 A ausgelegt ist. Das MultiPlus-II GX ist für das Laden aller Arten von Blei-, Alkali- und Lithiumbatterien ausgelegt.
Nahezu unbegrenzte Leistung durch Parallelbetrieb
Bis zu sechs MultiPlus-II-Geräte können parallel betrieben werden, um eine höhere Leistung zu erzielen. Bei Parallelschaltung wird nur ein GX-Gerät benötigt.
Dreiphasenbetrieb
Drei Geräte des gleichen Typs können für den Dreiphasenbetrieb mit Phasen konfiguriert werdennd shift. Doch damit nicht genug: Bis zu 6 parallel geschaltete Einheiten können eine Phase bilden. Ein dreiphasiges System kann somit aus bis zu 18 Einheiten mit einer Gesamtdauerleistung von 43,2 kW/54 kVA und einer Ladeleistung von 630 A bestehen. Für einen dreiphasigen Anschluss ist nur eine GX-Einheit ausreichend.
Einzigartige Funktionen von PowerControl und PowerAssist
MultiPlus-II GX verhindert die Überlastung einer leistungsbegrenzten Wechselstromquelle, z. B. eines strombegrenzten Stromanschlusses oder eines Generators. Ist die Eingangsquelle aufgrund hohen Verbrauchs überlastet, wird der Ladestrom zur Batterie im ersten Schritt automatisch reduziert (PowerControl). Die Ladeenergie wird zur Versorgung der Wechselstromverbraucher genutzt. Im zweiten Schritt wird die Eingangsquelle mit Strom aus der Batterie verstärkt (PowerAssist). Der Wechselstromausgang bezieht Energie sowohl von der Quelle als auch von der Batterie (Wechselrichter).
Sonnenenergie
Auch bei einem Stromausfall steht Ihnen Wechselstrom zur Verfügung. MultiPlus-II GX kann sowohl in Inselsystemen als auch in fest an das Verteilnetz angeschlossenen Photovoltaikanlagen eingesetzt werden. MultiPlus-II verfügt nicht über einen Eingang für das PV-Array, sondern ist für den Betrieb mit MPPT-Reglern (DC-Kopplungssysteme) oder Netzwechselrichtern (AC-Kopplungssysteme) am AC-Eingang und/oder AC-Ausgang vorgesehen. Mehr dazu in der ESS-Beschreibung.
Systemkonfiguration
- Bei einer einfachen USV-Installation können die Einstellungen problemlos in wenigen Minuten über die DIP-Schalter am MultiPlus-II GX oder die Software VE.Configure 3 und einen PC vorgenommen werden.
- Parallele und 3-Phasen-Anwendungen können mit der VE.Bus Quick Configure-Software (bis zu 3 Einheiten) oder komplexere Systeme mit der VE.Bus System Configurator-Software (über 3 Einheiten) und einem PC konfiguriert werden.
- Netzunabhängige und hybride PV-Anlagen zur Unterstützung des Eigenverbrauchs und einer größeren Energieunabhängigkeit, die netzgekoppelte Wechselrichter und/oder Solar-MPPT-Ladegeräte umfassen, können mit der Software VE.Configure 3 und den entsprechenden Assistenten (spezialisierte Funktionen für bestimmte Anwendungen) konfiguriert werden.
- Das MultiPlus-II GX verfügt über mehrere programmierbare Relais und Hilfskontakte für vielfältige Zusatzfunktionen.
- Das Basisprogramm VE.Configure 3 und weitere Konfigurationssoftware können Sie kostenlos auf der Website des Herstellers herunterladen.
Für die oben genannte Software benötigen Sie eine PC-Kommunikationsschnittstelle MK3-USB .
Fernüberwachung und Systemkonfiguration
Überwachen und steuern Sie Ihr System lokal oder per Fernzugriff über das Internet von überall auf der Welt mit der kostenlosen VRM-App und dem kostenlosen VRM-Portal: https://vrm.victronenergy.com/landingpage
Der Zugriff ist über Smartphone, Tablet, Laptop oder Computer mit verschiedenen Betriebssystemen möglich. Das GX-Gerät ist in dieses Gerät integriert, sodass kein zusätzlicher Kauf eines Venus GX- oder Color Control GX-Geräts erforderlich ist.
GRUNDLEGENDE SPEZIFIKATIONEN
Leistung (bei 25 °C): 5000 VA (4000 W)
Effizienz: bis zu 96%
Schnittstelle: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
Eingangsspannung (Wechselrichter): DC 38-66 V
Ausgangsspannung (Wechselrichter): AC 230 V (50 Hz, einstellbar auf 60 Hz)
Eingangsspannung (Ladegerät): AC 187–265 V (45–65 Hz)
Ausgangsspannung (Ladegerät): 57,6 / 55,2 / 52,8 V (je nach Ladephase)
Gewicht: 30 kg
Abmessungen: 565 x 323 x 148 mm
Ausführliches Online-Handbuch mit Beschreibung aller Funktionen:
media/pg/MultiPlus-II_GX/en/index-en.html" target="_blank" rel="noreferrer noopener">
Englische Version
Tschechische Version (Übersetzung von translate.google)
Das MultiPlus-II bietet zahlreiche Betriebsoptionen und erfüllt die unterschiedlichsten Anforderungen. Hier sind einige der gängigsten Betriebsarten:
1. Grundinstallation der MultiPlus-II GX-Einheit mit einem externen digitalen Multifunktionspanel (optional). Entwickelt für Systeme, bei denen das Netzwerk nicht immer verfügbar ist (typischerweise Wohnwagen, Boote), USV-Modus.
2. Grundinstallation der MultiPlus-II GX-Einheit mit digitalem Multifunktionspanel (optional). Konzipiert für Systeme, bei denen das Netzwerk nicht immer verfügbar ist (typischerweise Wohnwagen, Boote), USV-Modus.
3. Konzept eines hybriden Solarsystems ESS (Energiespeichersystem). DC-Kopplungskonzept unter Verwendung eines MPPT-Solarreglers mit außerhalb des MultiPlus-II GX platzierten Nicht-Backup-Verbrauchern und unter Verwendung eines Stromsensors.
4. Hybrides Solarsystemkonzept ESS (Energiespeichersystem). AC-Kopplungskonzept mit einem netzgekoppelten PV-Wechselrichter am AC-Ausgang 1 (nur Fronius-Wechselrichter). Die Verbraucher am AC-Ausgang 1 werden primär aus Photovoltaik und/oder Batterien versorgt, bei Energiemangel oder Wechselrichterüberlastung auch aus dem Netz.
