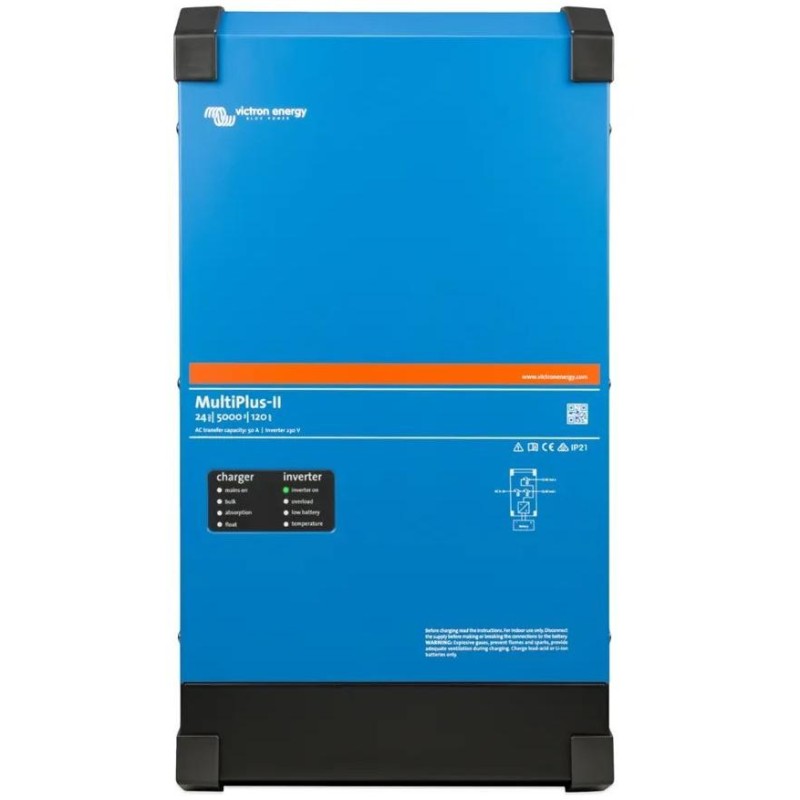

Victron MultiPlus-II Hybrid-Wechselrichter 24V/5000VA/120A-50A

Victron MultiPlus-II 24V/5000VA/120A-50A MultiPlus-II ist ein leistungsstarker DC-AC-Hybrid-Wechselrichter/-Ladegerät mit reinem Sinuswellenausgang, integriertem adaptivem Batterieladegerät und ultraschnellem Transferschalter der Stromquelle – Batterie/Quelle (externer AC). MultiPlus plus + ESS (Energy Storage System)-Funktion MultiPlus-II ist ein multifunktionaler Wechselrichter/-Ladegerät mit allen Funktionen von MultiPlus und der Option eines externen Stromsensors, der die Funktionen PowerControl und PowerAssist erweitert. MultiPlus-II ist ideal für professionelle Marine-, Yacht-, Transport- und Inselanwendungen abseits des Verteilnetzes. Es verfügt außerdem über eine integrierte Anti-Islanding-Schutzfunktion und ist daher auch für hybride ESS-Anwendungen geeignet. ESS (Energy Storage System): Energiespeichersysteme MultiPlus-II ist ein Schlüsselelement im Victron ESS-System und bietet Flexibilität für die Kombination mit Solar-MPPT-Reglern oder mit netzgekoppelten PV-Wechselrichtern. Ein AC-Eingang Das MultiPlus-II verfügt über einen AC-Eingang zum Anschluss an das Verteilnetz oder beispielsweise einen Generator. Werden zwei AC-Eingänge benötigt, wählen wir das Quattro-Gerät. Zwei AC-Ausgänge Das MultiPlus-II verfügt über zwei AC-Ausgänge. Der Hauptausgang AC1 gewährleistet eine unterbrechungsfreie Stromversorgung. Beispielsweise übernimmt das MultiPlus-II im USV-Betrieb bei einem Ausfall des Verteilnetzes oder Generators die Stromversorgung der angeschlossenen Geräte (in weniger als 20 ms). Der zweite AC-Ausgang ist nur funktionsfähig, wenn der AC-Eingang (Verteilnetz/Generator) verfügbar ist. Eine Last, die die Batterien schnell entladen würde, wie beispielsweise ein Warmwasserbereiter, kann daher an diesen Ausgang angeschlossen werden und wird ausschließlich von der AC-Quelle versorgt. Vierstufiges Laden mit einem adaptiven Ladegerät mit zwei Ausgängen zum Laden der Batterie Der Haupt-DC-Ausgang ermöglicht eine leistungsstarke, vollwertige Batterieladung über das adaptive Ladesystem. Die Software steuert den dreistufigen automatischen Ladevorgang passend zum Batteriezustand und fügt eine vierte Ladestufe hinzu – die Erhaltungsladung. Das MultiPlus-II kann über einen unabhängigen Ladeausgang, der beispielsweise für Generator-Starterbatterien mit einem maximalen Ladestrom von 4 A ausgelegt ist, auch eine zweite Batterie laden. Das MultiPlus-II ist zum Laden aller Arten von Blei-, Alkali- und Lithiumbatterien ausgelegt. Nahezu unbegrenzte Leistung dank Parallelbetrieb Bis zu 6 MultiPlus-II-Einheiten können parallel betrieben werden, um eine höhere Leistung zu erzielen. Dreiphasiger Betrieb Drei Einheiten des gleichen Typs können für dreiphasigen Betrieb mit Phasenverschiebung konfiguriert werden. Aber das ist nicht alles, bis zu 6 parallel geschaltete Einheiten können eine Phase bilden. Ein dreiphasiges System kann somit aus bis zu 18 Einheiten mit einer gesamten Dauerausgangsleistung von 43,2 kW (54 kVA) und einer Ladeleistung von 630 A bestehen. Die einzigartigen Features der PowerControl- und PowerAssist-Funktionen des MultiPlus-II verhindern eine Überlastung einer leistungsbegrenzten Wechselstromquelle, z. B. eines strombegrenzten Stromanschlusses oder eines Generators. Wird die Eingangs-AC-Quelle durch eine große Last überlastet, wird der Ladestrom zur Batterie im ersten Schritt automatisch reduziert (PowerControl). Die Ladeenergie wird zur Versorgung der AC-Verbraucher übertragen. Im zweiten Schritt wird die Eingangs-AC-Quelle durch Strom aus der Batterie verstärkt (PowerAssist). Der AC-Ausgang bezieht Energie von der AC-Quelle und der Batterie (Wechselrichter). So steht Ihnen auch bei einem Stromausfall Solarstrom zur Verfügung. MultiPlus-II kann sowohl in Inselsystemen als auch in Photovoltaikanlagen eingesetzt werden, die fest an das Verteilnetz angeschlossen sind. MultiPlus-II verfügt nicht über einen Eingang für die PV-Anlage, sondern ist für den Betrieb mit MPPT-Reglern (DC-Kopplungssysteme) oder Netzwechselrichtern (AC-Kopplungssysteme) am AC-Eingang und/oder AC-Ausgang ausgelegt. Mehr dazu hier. in der ESS-Beschreibung. Systemkonfiguration - Bei einer einfachen Installation, z. B. einer USV, kann die Einrichtung mithilfe der DIP-Schalter am MultiPlus-II oder der VE.Configure 3 Software und einem PC in wenigen Minuten durchgeführt werden. - Parallel- und Dreiphasenanwendungen können mithilfe der VE.Bus Quick Configure Software (bis zu drei Einheiten) oder komplexere Systeme mithilfe der VE.Bus System Configurator Software (über drei Einheiten) und einem PC konfiguriert werden. - Inselnetz- und Hybrid-PV-Installationen zur Unterstützung des Eigenverbrauchs und einer größeren Energieunabhängigkeit, die netzgekoppelte Wechselrichter und/oder Solar-MPPT-Ladegeräte umfassen, können mithilfe der VE.Configure 3 Software und der entsprechenden Assistenten (spezialisierte Funktionen für bestimmte Anwendungen) konfiguriert werden. - Das MultiPlus-II verfügt über mehrere programmierbare Relais und Hilfskontakte für eine Vielzahl von Zusatzfunktionen. - Die VE.Configure 3-Basissoftware sowie weitere Konfigurationssoftware können kostenlos unter www.victronenergy.com/support-and-downloads/software heruntergeladen werden. - Sie benötigen die PC-Kommunikationsschnittstelle MK3-USB für die oben genannte Software. Fernüberwachung und -konfiguration des Systems Überwachen und steuern Sie Ihr System lokal oder aus der Ferne über das Internet von überall auf der Welt mit der kostenlosen VRM-App und dem kostenlosen VRM-Portal: vrm.victronenergy.com/landingpage Der Zugriff kann von einem Telefon, Tablet, Laptop oder PC (verschiedene Betriebssysteme) erfolgen. Für den Fernzugriff benötigen Sie eines der folgenden Bedienfelder und haben dann die Möglichkeit, Ihr System von überall auf der Welt zu überwachen und zu konfigurieren: Color Control GX, Venus GX, Cerbo GX. In Kombination mit Cerbo GX, ColorControl GX oder Venus GX bietet es eine Berechnung des Batterieladezustands (SOC). Das MultiPlus-II bietet viele Betriebsvarianten und ist in der Lage, Lösungen für eine Vielzahl von Benutzeranforderungen anzubieten. GRUNDLEGENDE SPEZIFIKATIONEN Wechselrichter Eingangsspannung: DC 19–33 V Leistung (bei 25 °C): 5000 VA / 4000 W Ausgangsspannung: AC 230 V (50/60 Hz) Übertragungskapazität: 50 A Gewicht: 30 kg Abmessungen: 607 × 330 × 149 mm Ladegerät Eingangsspannung: AC 187–265 V (45–65 Hz) Ausgangsspannung (Aufnahme/Erhaltung/Speicherung): DC 28,8 / 27,6 / 26,4 V Batterieladestrom (max.): 120 A Gängigste Betriebsarten (48-V-Variante):
