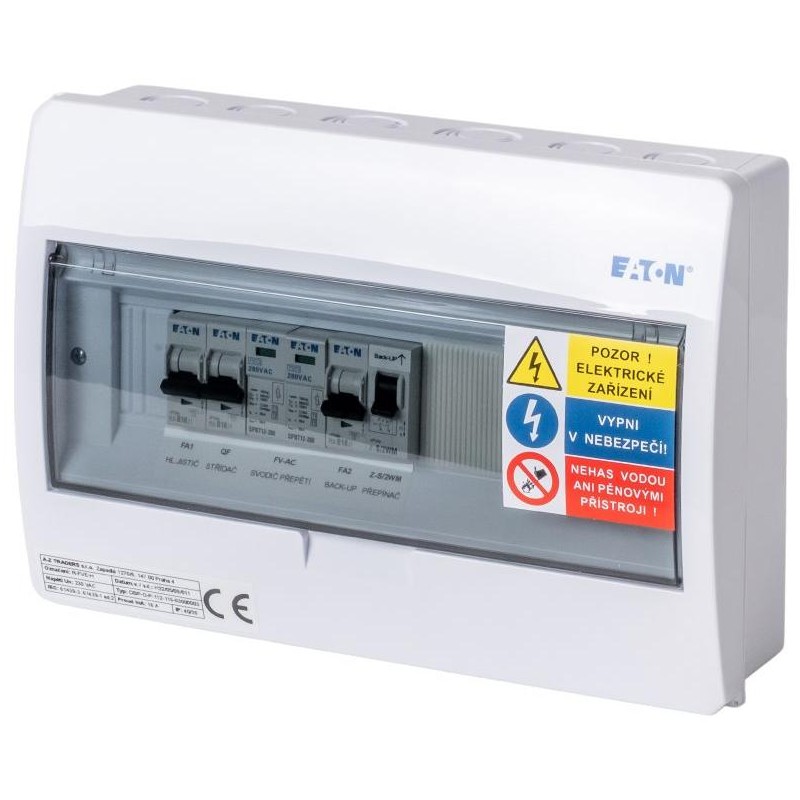

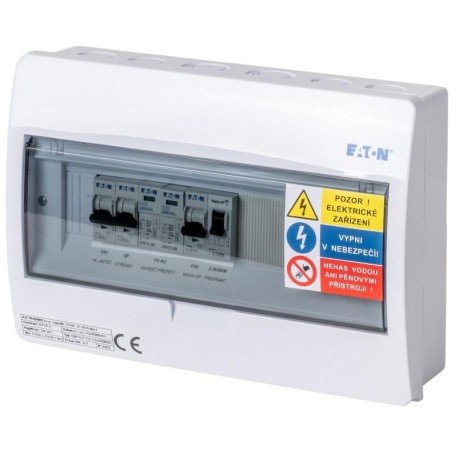

Rozdzielnica Xtend Solarmi ACZ1 wyposażona w rozdzielnicę
Rozdzielnica prądu przemiennego przeznaczona do montażu na ścianie, IP40/20, służąca jako rozdzielnica wejścia/wyjścia (przy falowniku) dla jednofazowych elektrowni fotowoltaicznych (zwykle falowników GoodWe 3648-EM i 3648D-ES) w celu zapewnienia ochrony wyjść, łącznie z przełącznikiem, w przypadku awarii lub wyłączenia falownika.
Jego zaletą jest kompaktowy rozmiar i możliwość łatwego układania w stosy z innymi szafami AC obok siebie lub jedną pod drugą. Umożliwia to instalację nawet w miejscach o ograniczonej przestrzeni.
Tablica rozdzielcza jest wyposażona w wyłącznik obwodu B16/1, który chroni wejście do falownika i wyjście obwodów zapasowych. Jest również ręczny dwubiegunowy przełącznik, który omija obwody zapasowe podczas serwisowania lub gdy falownik jest wyłączony.
Nadaje się do łączenia z rozdzielnicą R-FVE-DC1, R-FVE-DC2 i R-FVE-BAT100 dla części DC instalacji oraz z R-FVE-Z1 dla gniazdek.
- Spełnia normy/wymagania zgodnie z normami ČSN EN IEC 61439-3 i 61439-1 wydanie 2
- Biała plastikowa skrzynka rozdzielcza + drzwi z przydymionego szkła organicznego
- Klasa ochrony IP40/20C i odporność mechaniczna IK05
- Napięcie znamionowe 230 V AC i napięcie znamionowe izolacji 240 V AC
- 1 rząd, 12 modułów
Lista komponentów:
1× Rozdzielnica natynkowa, drzwi plastikowe przezroczyste, 1 rząd, 12 modułów
1× Przełącznik, 2 styki przełączne, 16 A
2× Ogranicznik przepięć klasy T1+T2 (B+C), 1 biegun
3× Wyłącznik PL6, char B, 1-biegunowy, Icn = 6 kA, In = 16 A
PODSTAWOWE DANE TECHNICZNE
Przeznaczenie: do fotowoltaiki
Wyposażony: tak
Materiał: plastik
Waga: 1,7 kg
Wymiary: 303 × 212 × 98 mm
