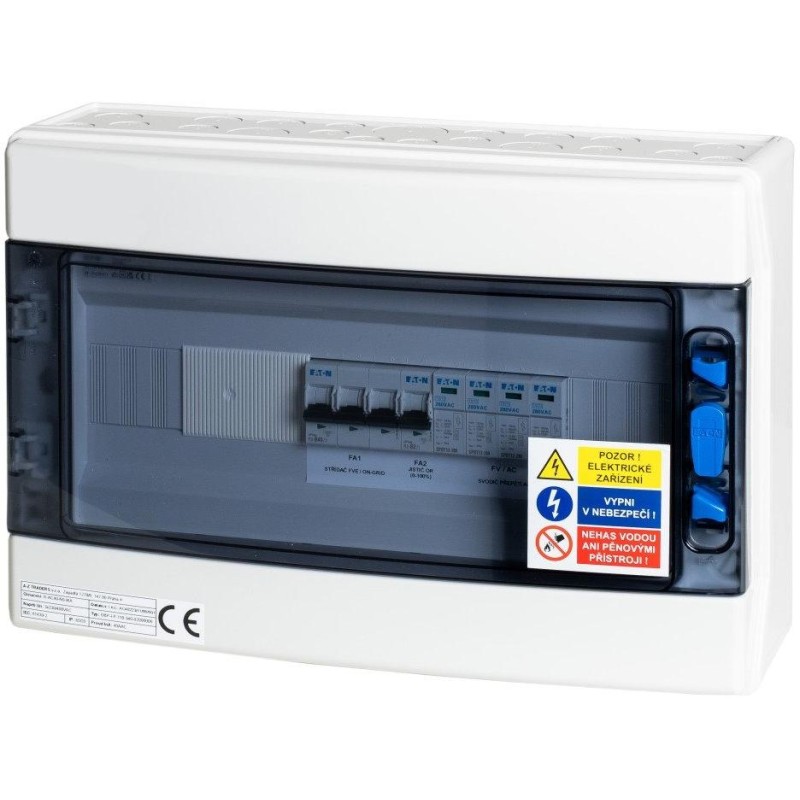

Rozdzielnica Xtend Solarmi AC40N0 z montażem
Rozdzielnica prądu przemiennego przeznaczona do montażu naściennego, klasa ochrony II, IP65, służąca jako rozdzielnica wejściowa (przy falowniku) dla trójfazowych elektrowni fotowoltaicznych (typowe falowniki: DEYE/Xtend Solarmi, GOODWE, SOLAX, GROWATT, WATTSONIC i inne).
Jej zaletą są niewielkie rozmiary, możliwość układania w stosy z innymi rozdzielnicami prądu przemiennego obok siebie lub pod sobą, co umożliwia montaż nawet w miejscach, gdzie przestrzeń jest ograniczona.
Rozdzielnica jest wyposażona w ogranicznik przepięć AC T1+T2, wyłącznik obwodu B40/3 do ochrony wejścia do falownika i wyłącznik obwodu B2/1 , który chroni Finder SOCKET/RELAY, który zapewnia N0%, aby spełnić warunki dystrybucji (zarówno styk NC, jak i NO oraz środek są dołączone). Zapewnia to zastosowanie dla wszystkich typów falowników dostępnych na rynku.
Nadaje się do łączenia z rozdzielnicą R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA lub do R-FVE-DC9T1-IKA dla części DC instalacji i rozdzielnicą R-FVE-A40-2 dla obwodów zapasowych z przełącznikiem ręcznym (obejście falownika) lub rozdzielnicą R-FVE-Z4 z wyłącznikiem różnicowoprądowym, gniazdami i bezpiecznikami.
- Spełnia normy/wymagania zgodnie z normami ČSN EN IEC 61439-3 i 61439-1 wydanie 2
- Kompaktowa tablica rozdzielcza, do użytku wewnątrz, IP65, seria IKA
- W tym blok zacisków N/PE
- Profesjonalny projekt (drzwi ABS + poliwęglan)
- 1 rząd, 18 modułów, szyny DIN
- Napięcie znamionowe 415 V AC i napięcie znamionowe izolacji 1000 V AC / 1500 V DC
Lista komponentów:
1× Rozdzielnica natynkowa IP65, drzwi transparentne, 1 rząd, 18 modułów (EATON IKA-1/18-ST)
1× Ogranicznik przepięć klasy T1+T2 (B+C), zestaw 4-biegunowy do sieci TN-S (EATON SPBT12-280/4)
1× Wyłącznik PL6, char B, 1-biegunowy, Icn=6kA, In=2A (EATON PL6-B2/1)
1× Przekaźnik + Gniazdo N0% (NC, NO, CENTRALNY) (PRZEKAŹNIK FINDER 2P/8A 230AC + GNIAZDO 40/41/44/99.01)
1× Wyłącznik PL6, char B, 3-biegunowy, Icn=6kA, In=40A (EATON PL6-B40/3)
PODSTAWOWE DANE TECHNICZNE
Przeznaczenie: do fotowoltaiki
Dopasowane: tak
Materiał: plastik
Waga: 3 kg
Wymiary: 418 × 286 × 148 mm
