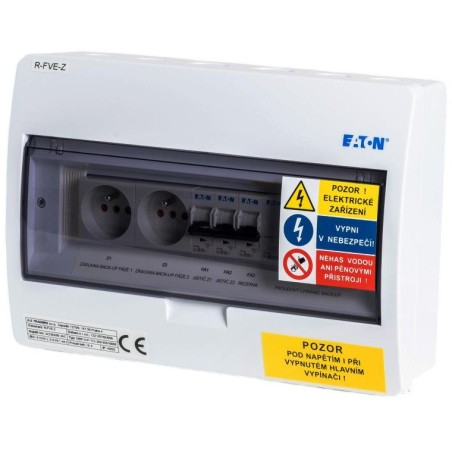

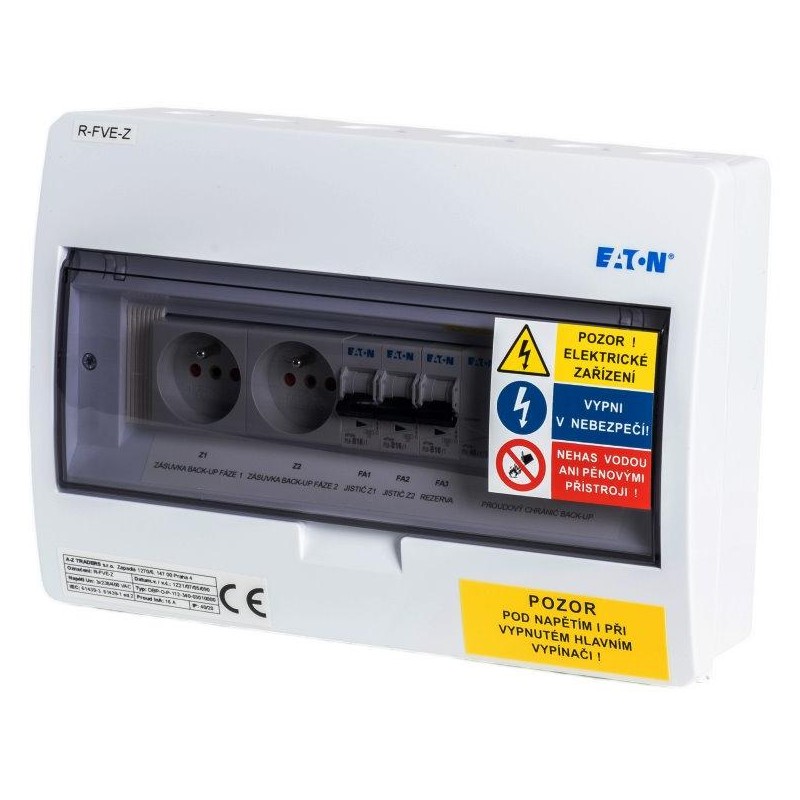

Xtend Solarmi ACZ3 osazený rozvaděč
AC rozvaděč určený pro montáž na zeď, třída ochrany II, IP40/20, sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídače DEYE/Xtend Solarmi, Goodwe 4 až 10K-ET). Ideální tam, kde není možné využít vybrané okruhy pro zálohu ve stávajícím rozvaděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče.
Jeho výhodou je kompaktní velikost a možnost snadného seskládání s ostatními AC rozvaděči vedle sebe nebo pod sebe. To umožňuje instalaci i v prostorách s omezeným místem.
V rozvaděči je osazen jistič B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače a proudový chránič typu A.
Vhodné kombinovat s rozváděčem R-FVE-DC1, R-FVE-DC2 pro stejnosměrnou část instalace a rozváděčem R-FVE-M4, jenž je určený pro vstup střídače.
- Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2
- Bílá plastová rozvodnice + plastové dveře z kouřového organického skla
- Stupeň krytí IP40 & Mechanická odolnost IK05
- Včetně N/PE svorkovnice
- 1 řada, 12 modulů, DIN lišty
- Jmenovité napětí 400 V AC & Jmenovité izolační napětí 400 V AC
Soupis komponent:
1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů
1× Jistič PL6, char B, 1pólový, Icn = 6 kA, In = 16 A
1× Chránič Ir = 250 A, typ A, 4pól, I dn = 0,03 A, In = 40 A
2× Zásuvka na DIN lištu s clonkami a kolíkem
ZÁKLADNÍ SPECIFIKACE
Určení: pro fotovoltaiku
Osazeno: ano
Materiál: plast
Hmotnost: 1,9 kg
Rozměry: 303 × 212 × 98 mm
