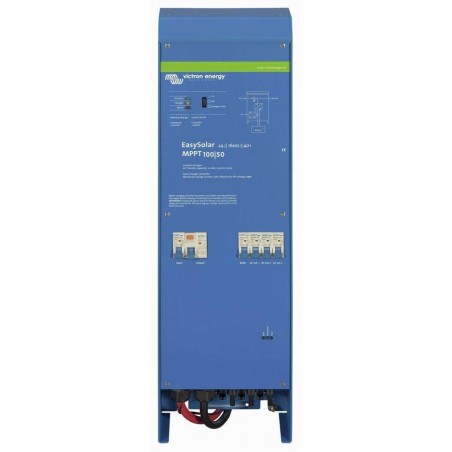

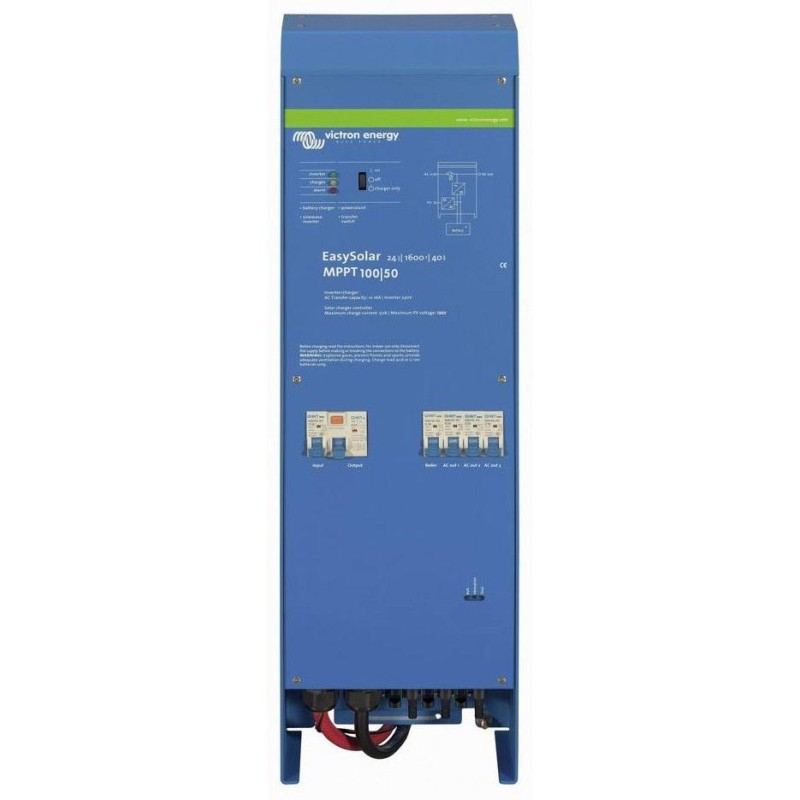

Victron EasySolar 24/1600/40
Kompleksowe rozwiązanie dla wyspowego lub hybrydowego systemu solarnego . Do jednostki można podłączyć panele słoneczne o mocy do 1400 Wp , akumulator, generator lub sieć dystrybucyjną oraz urządzenia, aby uzyskać profesjonalny 1-fazowy hybrydowy/wyspowy system.
EasySolar pomaga osiągnąć wyższy poziom niezależności energetycznej od sieci. Łączy inwerter/ładowarkę, regulator MPPT solarny i dystrybucję prądu przemiennego, w tym ochronę, w jednym kompaktowym urządzeniu. Jest łatwy w instalacji, oszczędza miejsce i minimalizuje niezbędne okablowanie. Wyrafinowanie i automatycznie priorytetyzuje wykorzystanie wytworzonej energii słonecznej i minimalizuje zużycie z sieci. Jest przeznaczony do zasilania urządzeń jednofazowych prądem przemiennym 230 V.
Informacje podstawowe
- minimalizuje zużycie energii z sieci i priorytetowo traktuje wytworzoną i zgromadzoną energię słoneczną
- maksymalne zyski słoneczne dzięki szybkiemu regulatorowi słonecznemu MPPT
- solidny i trwały przetwornik DC/AC o czystej fali sinusoidalnej
- bezobsługowa, w pełni zautomatyzowana praca
- bardzo szybkie podłączenie do sieci w przypadku przeciążenia lub rozładowania akumulatora
- Funkcja Grid Assist – w przypadku przeciążenia pobiera z sieci tylko taką energię, której nie jest w stanie dostarczyć z własnych źródeł
- odporny na „blackout” – działa całkowicie niezależnie od sieci energetycznej
- w zależności od ustawień pozwala na pracę bez zasilania/z zasilaniem nadwyżek energii słonecznej do sieci dystrybucyjnej
- wizualizacja bieżącego stanu operacyjnego wraz ze statystykami długoterminowymi przez internet
- prosta i szybka instalacja bez konieczności dodatkowych ustawień
- 5 lat gwarancji
Obszar zastosowania
Kompleksowe, wielofunkcyjne rozwiązanie dla domów jednorodzinnych, domków letniskowych, domków letniskowych itp. System zwiększa niezależność energetyczną dzięki własnej produkcji energii elektrycznej i dostarcza energię do urządzeń nawet w przypadku przerw w dostawie prądu w standardowej sieci dystrybucyjnej.
Opis szczegółowy
EasySolar działa jako jednostka centralna. Panele fotowoltaiczne - źródło energii słonecznej, baterie do magazynowania energii, połączenie sieciowe jako źródło zapasowe i urządzenia są podłączone bezpośrednio do niego. Wszystko jest proste, bez konieczności otwierania czegokolwiek i skomplikowanego montażu lub regulacji. Działanie i ogólne funkcjonowanie są regulowane przez wewnętrzną, wyrafinowaną logikę.
To kompaktowe urządzenie dwa w jednym łączące inwerter/ładowarkę (MultiPlus) i regulator solarny MPPT . Inwerter/ładowarka pobiera wygenerowaną energię bezpośrednio z systemu solarnego i/lub energię zmagazynowaną w akumulatorze, zamienia ją na prąd przemienny i zasila podłączone urządzenia 230 V AC . W najpilniejszych przypadkach (patrz poniżej) wykorzystuje również energię z sieci dystrybucyjnej (lub innego źródła, takiego jak generator). Regulator solarny MPPT maksymalizuje ilość energii generowanej przez panele fotowoltaiczne, przesyła energię do inwertera/ładowarki w celu zasilania urządzeń i przechowuje nadmiar energii w akumulatorze do wykorzystania w przyszłości w okresach braku energii słonecznej (na przykład w nocy).
Przykład złożonego połączenia:
Zasada przewodnia Jak działa EasySolar
EasySolar produkuje energię elektryczną ze słońca, wykorzystuje ją bezpośrednio do zasilania standardowych urządzeń 230 V lub w przypadku nadwyżki może ją magazynować w akumulatorze do późniejszego wykorzystania. W razie potrzeby może również wykorzystywać energię z sieci dystrybucyjnej, od której nie jest funkcjonalnie zależny. Maksymalny priorytet nadaje wykorzystaniu własnej wytworzonej energii słonecznej nad energią z sieci dystrybucyjnej. Zużycie energii z sieci dystrybucyjnej jest minimalizowane do najbardziej niezbędnej ilości i tylko w następujących przypadkach:
- Akumulator jest całkowicie rozładowany. Falownik pobierze minimalną ilość potrzebną do częściowego naładowania akumulatora do najbardziej niezbędnego bezpiecznego poziomu. Jest to środek ochronny przed głębokim i długotrwałym rozładowaniem, który wydłuży żywotność akumulatora.
- Raz na 28 dni (ustawienie fabryczne) akumulator jest w pełni ładowany w celu wydłużenia jego żywotności.
- Falownik jest przeciążony. Obciążenie (zużycie urządzeń) jest obecnie wyższe niż falownik jest w stanie dostarczyć z energii słonecznej i/lub akumulatora. W tej sytuacji EasySolar będzie korzystał z energii z sieci. Priorytet ma własna energia z systemu solarnego i/lub akumulatora, najbardziej potrzebna ilość energii jest pobierana z sieci. Gdy tylko zużycie urządzeń spadnie poniżej pewnego limitu (standardowo ok. 1300 W), zużycie energii z sieci zostaje zakończone.
Z zasilaniem sieciowym lub bez
Jeśli sieć energetyczna jest dostępna, EasySolar może, w zależności od ustawień, dostarczać lub nie nadmiar energii z powrotem do sieci dystrybucyjnej.
Zaawansowane oprogramowanie
Istnieje kilka wersji oprogramowania dla zintegrowanego falownika/ładowarki, które można wykorzystać do różnych celów i ustawień. Producent standardowo używa oprogramowania serii 100, w którym EasySolar zachowuje się jak prosty UPS - jeśli sieć jest dostępna, wykorzystuje ją w pełni i nie priorytetyzuje produkowanej energii słonecznej. W przypadku wyrafinowanej obsługi opisanej powyżej, tj. maksymalnego wykorzystania energii słonecznej i minimalizacji zużycia sieci, oryginalne oprogramowanie w EasySolar jest zastępowane specjalną wersją serii 300 z funkcją HUB-1.
Integracja EasySolar
W standardowych domach jednorodzinnych występuje połączenie trójfazowe. Poszczególne fazy są doprowadzane do głównej rozdzielnicy, a wybrane urządzenia lub obwody jednofazowe są podłączane do każdej fazy. EasySolar jest po prostu wkładany do jednej wybranej fazy przed wejściem do głównej rozdzielnicy. W głównej rozdzielnicy wybrane urządzenia, które chcemy zasilać głównie energią słoneczną, są następnie podłączane do danego obwodu zapasowego. Po zwiększeniu mocy można podłączyć równolegle więcej EasySolarów. Urządzenie jest zaprojektowane jako jednofazowe, ale w razie potrzeby można utworzyć system trójfazowy z trzech oddzielnych jednostek.
Charakterystyka i funkcje wydajnościowe
EasySolar jest w stanie zasilać urządzenia wyłącznie z systemu solarnego i/lub akumulatora bez konieczności korzystania z sieci do całkowitego zużycia około 1300 W. Dlatego zaleca się podłączanie do EasySolar urządzeń, które normalnie zużywają maksymalnie 1300 W łącznie, a tylko wyjątkowo i przez ograniczony czas nawet więcej.
Jeśli zużycie energii przez urządzenie jest nadal wyższe niż 1300 W , a sieć jest jednocześnie dostępna, EasySolar zacznie korzystać z energii sieciowej, aby zapobiec przeciążeniu. W tym stanie próbuje pobrać maksymalną energię z akumulatora i minimalną aktualnie potrzebną energię z sieci. Połączenie z siecią jest płynne i bez przerw.przerwanie zasilania urządzeń. Gdy przeciążenie ustąpi, sieć zostanie automatycznie odłączona, a energia znów będzie pobierana tylko z akumulatora. Odłączenie od sieci jest płynne, bez przerywania zasilania urządzeń. Jest to unikalna funkcja Grid Assist . Jeśli sieć nie jest dostępna przy większym poborze niż 1300 W, może wystąpić nieniszczące przeciążenie falownika EasySolar, przerywające zasilanie urządzeń. W stanie przeciążenia EasySolar próbuje automatycznie przywrócić zasilanie urządzeń. Jeśli przeciążenie będzie się utrzymywać, falownik EasySolar przejdzie w stan trwałej awarii (ale ładowanie akumulatora przez system solarny nadal działa niezależnie od falownika). Odblokowanie i zresetowanie do stanu standardowego odbywa się poprzez proste ręczne wyłączenie i włączenie na przednim panelu EasySolar.
Maksymalny całkowity pobór mocy przez urządzenie nie może przekraczać 5000 W. Jeśli tak się stanie, falownik EasySolar zostanie przeciążony (pobór mocy z akumulatora), a urządzenie zgłosi usterkę i/lub jeden z wyłączników obwodu AC na wejściu lub wyjściu EasySolar zostanie wyłączony. Podłączenie do sieci, gdy falownik jest przeciążony (pobór mocy przez urządzenie powyżej 1300 W, ale do całkowitego poboru mocy 5000 W), odbywa się bardzo szybko (w ciągu 1 s). Nie ma ryzyka przerwania zasilania.
Łatwe połączenie
Całe urządzenie jest łatwe w instalacji w stylu plug-and-play. Wielką zaletą EasySolar jest wewnętrzne połączenie kablowe falownika/ładowarki i regulatora solarnego MPPT do wspólnej baterii w połączeniu z bezpiecznikami. Dzięki temu instalacja jest łatwiejsza i szybsza. Wszystkie główne połączenia są wykonane w dolnej części EasySolar bez konieczności jej otwierania:
Zalety systemu DC
EasySolar nie może być funkcjonalnie łączony ze standardowymi elektrowniami podłączonymi do sieci, wyposażonymi w inwertery sieciowe. EasySolar ma tę zaletę, że cały proces ładowania akumulatora odbywa się w napięciu stałym (panele fotowoltaiczne - sterownik solarny MPPT - akumulator). Jednocześnie EasySolar wykorzystuje właśnie wyprodukowaną energię słoneczną do bezpośredniego zasilania podłączonych urządzeń, zamieniając ją z napięcia stałego na prąd przemienny. Właśnie wyprodukowana energia jest więc bezpośrednio wykorzystywana przez urządzenia bez konieczności jej wcześniejszego magazynowania w akumulatorze. To dodatkowo zmniejsza straty energii i zużycie akumulatora. W przeciwieństwie do innych systemów z inwerterami sieciowymi, nie występują niepotrzebne straty w zamianie energii na prąd przemienny i z powrotem na prąd stały (akumulator). System zatem nie traci niepotrzebnie energii poprzez jej transformację.
PODSTAWOWE DANE TECHNICZNE
Ciągła moc wyjściowa przy 25 °C: 1600 VA (1300 W)
Wydajność: do 94%
Napięcie wejściowe (falownik): DC 19-33 V
Napięcie wyjściowe (falownik): AC 230 V (50 Hz, można ustawić na 60 Hz)
Napięcie wejściowe (ładowarka): AC 187-265 V (45-65 Hz)
Napięcie wyjściowe (ładowarka): 26,4 / 27,6 / 28,8 V (w zależności od fazy ładowania)
Waga: 15 kg
Wymiary: 745 × 214 × 110 mm
