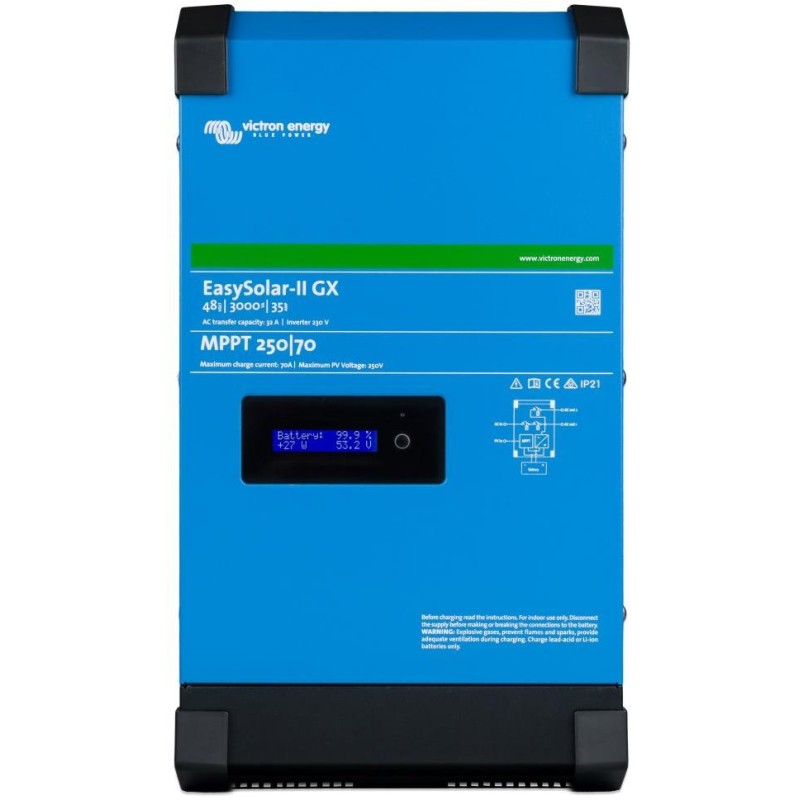

Victron EasySolar-II 48/3000/35-32 MPPT 250/70 GX
Kompleksowe rozwiązanie dla wyspowego lub hybrydowego systemu solarnego . Podłączamy panele słoneczne, akumulator, urządzenia, elektrownię lub sieć dystrybucyjną do jednostki i mamy profesjonalny 1-fazowy hybrydowy/wyspowy system (3000 VA, inwerter 2400 W, akumulator 48 V, PV maks. 4000 Wp).
Victron EasySolar-II GX to kompleksowe rozwiązanie w zakresie energii słonecznej, które integruje następujące elementy:
- Falownik/ładowarka Multiplus-II 48V/3000VA/35-32A
- Kontroler ładowania słonecznego SmartSolar MPPT 250/70-Tr
- Urządzenie GX z wyświetlaczem 2x16 znaków
Elementy te są połączone w jedną całość, co znacznie upraszcza większość instalacji i pozwala zaoszczędzić czas i pieniądze.
Wbudowany wyświetlacz i Wi-Fi
Na wyświetlaczu widoczne są parametry akumulatora, falownika i sterownika solarnego.
Do tych samych parametrów można uzyskać dostęp za pomocą smartfona lub innego urządzenia z włączonym Wi-Fi. Ponadto system można również skonfigurować za pomocą Wi-Fi.
Kontroler słoneczny
Wyjście prądu stałego regulatora MPPT układu solarnego jest podłączone równolegle do przyłącza prądu stałego inwertera/ładowarki MultiPlus-II.
Mechanizm włączający/wyłączający urządzenie Multiplus-II jest również sterowany przez regulator solarny MPPT.
Zintegrowane urządzenie GX obejmuje:
- Interfejs VE.Can (można go używać do podłączania urządzeń Victron VE.Can (np. VE.Can MPPT) lub port można skonfigurować ponownie za pomocą konsoli zdalnej w celu użycia z akumulatorem litowo-jonowym zgodnym z magistralą CAN)
- Port USB, port Ethernet i interfejs VE.Direct
Urządzenie GX steruje systemem MultiPlus-II oraz regulatorem MPPT za pomocą odpowiednich połączeń VE.Bus i VE.Direct, a po podłączeniu do Internetu zapewnia połączenie systemu z portalem Victron Energy VRM.
Portale VRM
Bezpłatna strona internetowa Victron Energy Remote Monitoring (VRM) wyświetla wszystkie dane systemowe w kompleksowym formacie graficznym. Możesz również zmieniać ustawienia systemowe zdalnie za pośrednictwem portalu VRM. Alarmy można otrzymywać pocztą elektroniczną.
Wypróbuj portal VRM na koncie DEMO tutaj (aby połączyć się z portalem VRM, wystarczy podłączyć urządzenie do Internetu):https://vrm.victronenergy.com/landingpage
Hybrydowa praca EasySolar jest przeznaczona do sytuacji, gdy stale dostępna sieć dystrybucyjna jest podłączona do wejścia AC. W tym trybie jednostka priorytetowo traktuje energię z układu fotowoltaicznego i/lub akumulatora nad energią z sieci.
Funkcja hybrydowa musi być odpowiednio skonfigurowana w EasySolar (zdalnie lub za pomocą interfejsu MK3-USB i programu VE.Configure 3 - brak w zestawie). Jeśli sieć jest obecna, EasySolar jest do niej stale podłączony, nawet jeśli nie potrzebuje sieci natychmiast (akumulator nie jest rozładowany, a falownik nie jest przeciążony).
Pewna minimalna ilość energii jest stale pobierana z sieci i/lub dostarczana do sieci, niezależnie od bieżącego stanu operacyjnego (występują niewielkie, technicznie mierzalne przepełnienia sieci). Nawet gdy sieć dystrybucyjna jest podłączona, energia pobierana z systemu fotowoltaicznego jest priorytetowa.panel słoneczny i/lub akumulator do zasilania urządzeń AC. Panel fotowoltaiczny generuje energię elektryczną, która jest wykorzystywana do zasilania urządzeń 230 V AC za pośrednictwem falownika/ładowarki jako priorytet i bezpośrednio bez akumulatora. Jeśli produkcja panelu fotowoltaicznego jest wyższa niż zużycie urządzeń, nadmiar energii jest magazynowany w akumulatorze w sposób adaptacyjny za pomocą regulatora MPPT. Jeśli akumulator jest naładowany, regulator MPPT automatycznie zmniejsza produkcję z panelu fotowoltaicznego (lub energia jest specjalnie dostarczana do sieci dystrybucyjnej w zależności od ustawień). Jeśli akumulator zostanie rozładowany poniżej ustawionego poziomu, zużycie z panelu fotowoltaicznego i akumulatora zostaje zatrzymane, a urządzenia AC są w pełni zasilane z sieci dystrybucyjnej. Gdy tylko akumulator zostanie częściowo naładowany z systemu fotowoltaicznego (o 5 do 10%), urządzenia AC są automatycznie ponownie zasilane z panelu fotowoltaicznego i/lub akumulatora. W momencie, gdy pobór prądu zmiennego przez odbiornik przekroczy 80–90% maksymalnej ciągłej mocy falownika/ładowarki, falownik/ładowarka pobiera dodatkową energię z sieci (funkcja GridAssist), aby zapobiec przeciążeniu falownika.
Podczas przerwy w dostawie prądu (blackout) zasilanie urządzeń AC i ładowanie akumulatora z instalacji fotowoltaicznej odbywa się bez przerwy (EasySolar działa całkowicie niezależnie od sieci). Podczas przerwy w dostawie prądu akumulator rozładowuje się do głębszego (zdefiniowanego) poziomu niż w przypadku obecności sieci. Jednocześnie może on zasilać urządzenia AC tylko do maksymalnej ciągłej mocy inwertera. Jeśli inwerter/ładowarka zostanie wyłączona z powodu rozładowanego akumulatora podczas przerwy w dostawie prądu, a następnie sieć zostanie przywrócona, inwerter/ładowarka automatycznie się aktywuje, rozpoczyna zasilanie urządzeń AC i ładuje akumulator z sieci do minimalnej ustawionej wartości. Zasadniczo jest to tzw. sprzężenie DC. System ma możliwość aktywowania funkcji ochrony akumulatora ołowiowego przed negatywnymi skutkami długotrwałego rozładowania (priorytetowo traktuje wykorzystanie energii słonecznej do ładowania akumulatora lub ładowanie akumulatora z sieci). EasySolar można łączyć z inwerterem(-ami) sieciowym(-ymi) na wejściu lub wyjściach (sprzężenie AC) w określonych warunkach.
W standardowych domach rodzinnych występuje połączenie trójfazowe. Poszczególne fazy są doprowadzane do głównej rozdzielnicy, a wybrane urządzenia lub obwody jednofazowe są podłączane do każdej fazy. EasySolar jest po prostu wkładany do jednej wybranej fazy przed wejściem do głównej rozdzielnicy. W głównej rozdzielnicy wybrane urządzenia, które chcemy zasilać głównie energią słoneczną, są następnie podłączane do danego obwodu zapasowego.
Jednostka EasySolar jest również świetnym wyborem dla tzw. systemów wyspowych, w których nie ma dostępnej sieci dystrybucyjnej — do jednostki EasySolar można podłączyć generator jako zapasowe źródło energii.
PODSTAWOWE DANE TECHNICZNE
Ciągła moc wyjściowa przy 25 °C: 3000 VA (2400 W)
Wydajność: do 95%
Napięcie wejściowe (przetwornica DC/AC): DC 38-66 V
Napięcie wyjściowe (przetwornica DC/AC): AC 230 V (50 Hz, można ustawić na 60 Hz)
Napięcie wejściowe (ładowarka AC/DC): AC 187-265 V (45-65 Hz)
Napięcie wyjściowe (ładowarka AC/DC): 52,8 / 55,2 / 57,6 V (w zależności od fazy ładowania)
Waga: 26 kg
Wymiary: 499 x 268 x 237 mm
Szczegółowa instrukcja online z opisem wszystkich funkcji:
Wersja angielska
indeks-en.html?_x_tr_sl=en&_x_tr_tl=cs&_x_tr_hl=cs&_x_tr_pto=nui,elem" target="_blank" rel="noreferrer noopener"> Wersja czeska (tłumaczenie google)
Operacja na wyspie:
Połączenie szeregowe z siecią dystrybucyjną:
Podłączenie równoległe do sieci dystrybucyjnej:
