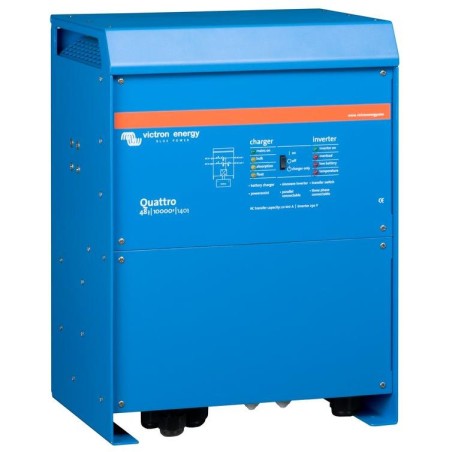

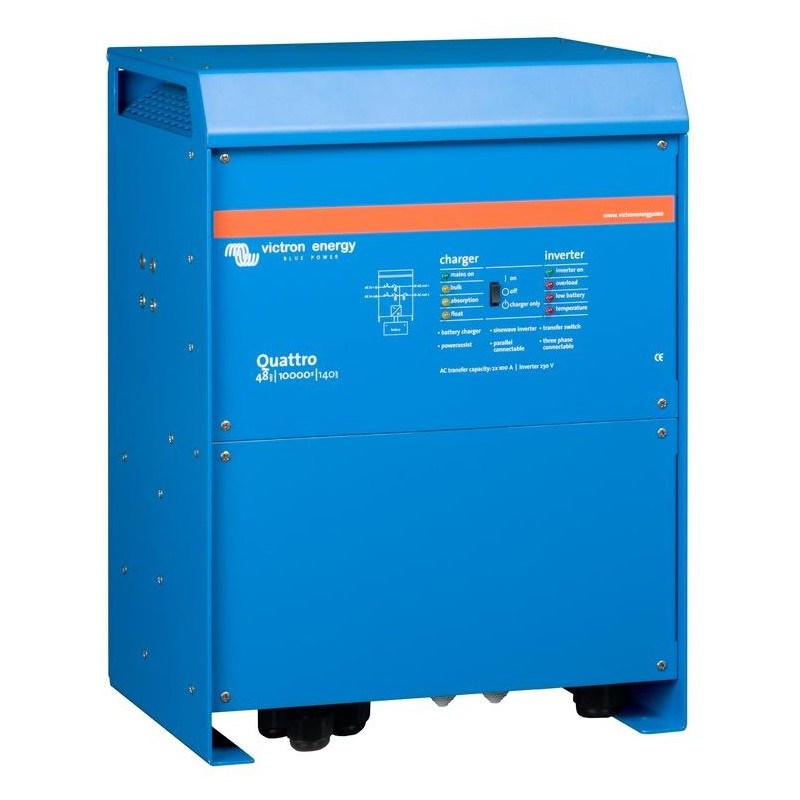

Inwerter/ładowarka Victron Quattro 48 V/10000 VA/140 A–100 A/100 A

Victron Quattro 48 V (10000 VA) Quattro to zaawansowana ładowarka akumulatorów AC-DC i inwerter DC-AC z dwoma wejściami AC, czystym napięciem wyjściowym sinusoidalnym i ultraszybkim przełączaniem między siecią (generatorem) a akumulatorami. Podobnie jak MultiPlus, Quattro jest również urządzeniem łączonym, które obejmuje inwerter i ładowarkę. Ponadto może przyjmować dwa wejścia AC i automatycznie łączy się z aktywnym źródłem. Jego funkcje obejmują przetwornik napięcia (czysty sinus), adaptacyjne ładowanie, hybrydową technologię PowerAssist i wiele funkcji do integracji systemu, takich jak zasilanie trójfazowe lub rozdzielone fazowo i praca równoległa. Wielofunkcyjny inwerter/ładowarka Quattro to wydajny inwerter DC-AC z czystym napięciem wyjściowym sinusoidalnym, zaawansowaną adaptacyjną ładowarką akumulatorów i ultraszybkim przełącznikiem pętli obejściowej. Inwerter jest umieszczony w kompaktowej obudowie aluminiowej. Dwa wejścia AC Quattro jest wyposażony w dwa niezależne wejścia AC (główna różnica w porównaniu z serią MultiPlus) jako sieć i generator lub dwa generatory. Urządzenie jest w stanie automatycznie połączyć się ze źródłem, które jest aktualnie dostępne, gdy jest to potrzebne. Dwa wyjścia AC Quattro jest standardowo wyposażony w dwa wyjścia AC. Główne wyjście jest wyposażone w funkcję zapewniającą nieprzerwane zasilanie. Quattro przejmuje zasilanie podłączonych urządzeń w przypadku awarii sieci lub generatora. Dzieje się to tak szybko (mniej niż 20 ms), że komputery i inne urządzenia elektroniczne będą nadal działać bez zakłóceń. Drugie wyjście jest zasilane tylko wtedy, gdy prąd zmienny jest dostępny na jednym z wejść Quattro. Do tego wyjścia można podłączyć obciążenia, które szybko rozładowałyby akumulatory, takie jak podgrzewacz wody, klimatyzator, piekarnik elektryczny. Praktycznie nieograniczona moc dzięki pracy równoległej Do 6 jednostek Quattro może pracować równolegle, aby uzyskać większą moc. Sześć jednostek Quattro 48/10000/140 zapewnia do 54 kW (60 kVA) mocy wyjściowej przy pojemności ładowania akumulatora do 840 A. Praca trójfazowa Trzy jednostki tego samego modelu można połączyć w jedno wyjście trójfazowe. Ale to nie wszystko: można połączyć równolegle do 10 zestawów trójfazowych (łącznie 30 jednostek), aby uzyskać moc wyjściową do 270 kW (300 kVA) przy pojemności ładowania akumulatora do 4000 A. PowerControl — ograniczenie przeciążenia źródła prądu przemiennego Quattro to bardzo wydajna ładowarka akumulatorów. Jest w stanie pobierać dużą ilość prądu z generatora lub sieci (do 16 A dla każdej jednostki 48/5000/70 pracującej przy napięciu 230 V AC). Maksymalny pobór mocy można ustawić na każdym wejściu prądu przemiennego, aby zapobiec przeciążeniu źródła prądu przemiennego. Unikalne funkcje PowerAssist Przenieś funkcję PowerControl na wyższy poziom. Zapobiega ona przeciążeniu źródła prądu przemiennego (AC) o ograniczonej mocy. Jeśli źródło zasilania zostanie przeciążone, prąd ładowania akumulatora zostanie najpierw automatycznie zmniejszony. Po drugie, moc wyjściowa podłączonego generatora lub lokalnego źródła zasilania (np. połączenia elektrycznego o ograniczonym prądzie) jest zwiększana o moc pobieraną z akumulatorów. Energia słoneczna: Prąd przemienny (AC) jest dostępny nawet w przypadku awarii zasilania sieciowego. Quattro można z powodzeniem stosować w systemach poza siecią z panelami słonecznymi lub innymi alternatywnymi źródłami energii. Konfiguracja systemu nigdy nie była łatwiejsza! Natychmiast po instalacji urządzenie jest gotowe do wykonywania swojej funkcji. Jeśli ustawienia wymagają zmiany, można to zrobić bardzo łatwo za pomocą wbudowanych przełączników DIP w ciągu kilku minut. Możliwe jest nawet połączenie równoległeUrządzenie można skonfigurować za pomocą przełączników DIP, nie jest wymagany żaden komputer! Alternatywnie, ustawienia można wykonać za pomocą panelu sterowania VE.net lub zaawansowanego oprogramowania (VE.Bus Quick Configure i VE.bus System Configurator), które oferuje dalsze zaawansowane opcje ustawień. Czterostopniowa adaptacyjna ładowarka z dwoma wyjściami ładowania akumulatora Główne wyjście zapewnia wydajne ładowanie akumulatora za pomocą systemu „adaptacyjnego ładowania”. Oprogramowanie steruje trzystopniowym automatycznym procesem ładowania, aby dostosować go do stanu i rodzaju akumulatora, i dodaje czwarty etap ładowania podtrzymującego. Ponadto Quattro umożliwia ładowanie drugiego akumulatora pomocniczego za pomocą niezależnego wyjścia ładowania, np. dla akumulatora rozruchowego generatora (tylko modele 12 i 24 V). Interfejs komunikacyjny PC MK2-USB służy do ustawiania parametrów i wyświetlania bieżącego stanu urządzenia. PODSTAWOWE DANE TECHNICZNE Falownik Napięcie wejściowe: DC 48 V (38-66 V) Moc (przy 25 °C): 10000 VA / 8000 W Napięcie wyjściowe: AC 230 V (50/60 Hz) Przepustowość: 2x 100 A Waga: 45 kg Wymiary: 470 x 350 x 280 mm Ładowarka Prąd ładowania: 140 A Napięcie wejściowe: AC 187-265 V (45-65 Hz) Napięcie wyjściowe (absorpcja/zawieszenie/magazynowanie): DC 57,6 / 55,2 / 52,8 V Oprogramowanie i dalsze informacje można znaleźć pod tym linkiem: https://www.victronenergy.cz/inverters-chargers/quattro
