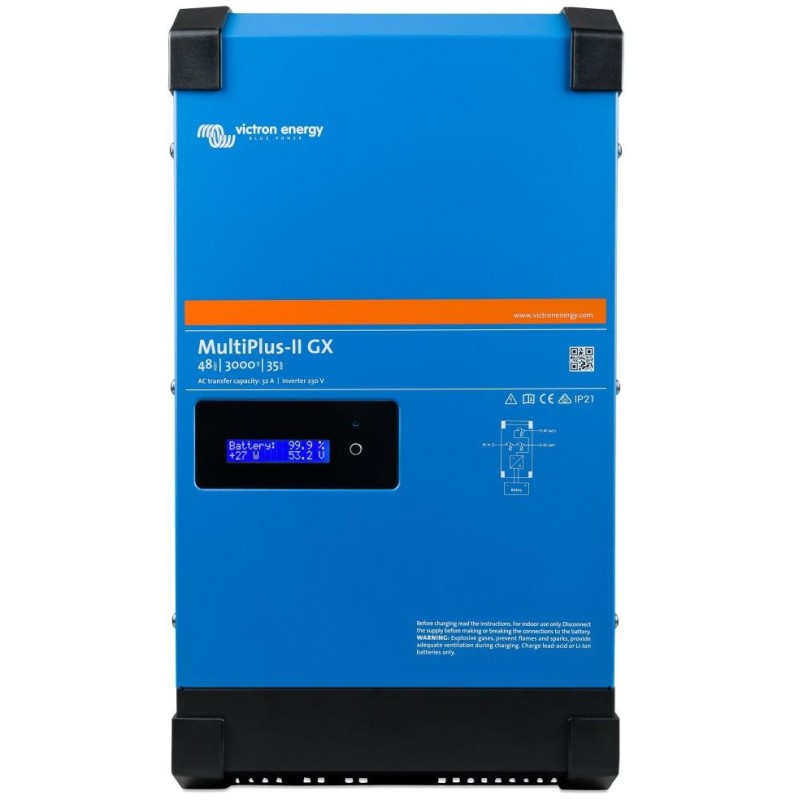

Victron MultiPlus-II GX 48V/3000VA/35A-32A
MultiPlus-II GX to wydajny hybrydowy inwerter/ładowarka DC-AC z czystym sinusoidalnym sygnałem wyjściowym, zintegrowaną adaptacyjną ładowarką akumulatora i ultraszybkim przełącznikiem źródła zasilania (akumulator/zewnętrzne źródło prądu przemiennego).
Oprócz MultiPlus II, MultiPlus-II GX zawiera także urządzenie GX i wyświetlacz.
Na wyświetlaczu widoczne są parametry sterownika solarnego i inwertera.
Dostęp do tych samych parametrów można uzyskać za pomocą smartfona lub innego urządzenia z obsługą Wi-Fi.
Zintegrowane urządzenie GX (podobne do urządzenia Venus GX, tyle że zintegrowane bezpośrednio z jednostką) obejmuje:
- Interfejs VE.Can
- Port USB
- Port Ethernetowy
- Port VE.Direct
MultiPlus-II GX łączy w sobie funkcje MultiPlus i MultiGrid
Posiada wszystkie funkcje urządzenia MultiPlus, a także możliwość podłączenia zewnętrznego czujnika prądu dla funkcji PowerControl i PowerAssist z optymalizacją zużycia własnego.
Posiada również wszystkie funkcje jednostki MultiGrid ze zintegrowaną ochroną Anti-Islanding na wejściu AC – wzmocniona ochrona zapobiegająca niepożądanemu zasilaniu sieci dystrybucyjnej w przypadku awarii sieci.
ESS: Systemy magazynowania energii
MultiPlus-II GX to kluczowy element systemu Victron ESS, zapewniający elastyczność łączenia ze sterownikami MPPT lub inwerterami fotowoltaicznymi podłączonymi do sieci.
MultiPlus-II GX, jak sama nazwa wskazuje, to połączenie inwertera i ładowarki w jednym eleganckim projekcie. Zakres jego funkcji obejmuje inwerter o czystej fali sinusoidalnej, adaptacyjne ładowanie, hybrydową technologię PowerAssist i inne funkcje do integracji z różnymi typami systemów.
Jedno wejście AC
MultiPlus-II GX jest wyposażony w jedno wejście AC do podłączenia do sieci dystrybucyjnej lub na przykład generatora. Jeśli wymagane są dwa wejścia AC, wybieramy jednostkę Quattro.
Dwa wyjścia AC
MultiPlus-II GX jest wyposażony w dwa wyjścia AC. Główne wyjście AC1 zapewnia nieprzerwane zasilanie. Na przykład w trybie UPS MultiPlus-II GX przejmie zasilanie podłączonych urządzeń (w czasie krótszym niż 20 milisekund) w przypadku zaniku zasilania lub awarii generatora.
Drugie wyjście AC działa tylko wtedy, gdy dostępne jest wejście AC (sieć/generator). Obciążenie, które szybko rozładowałoby baterie, takie jak podgrzewacz wody, może być podłączone do tego wyjścia i będzie zasilane tylko przez źródło AC.
Czterostopniowa ładowarka adaptacyjna z dwoma wyjściami ładowania akumulatora.
Główne wyjście DC zapewnia mocne ładowanie pełnego akumulatora za pomocą systemu „ładowarki adaptacyjnej”. Oprogramowanie steruje trzyetapowym automatycznym procesem ładowania, aby dostosować go do stanu akumulatora i dodaje czwarty etap ładowania – ładowanie podtrzymujące. Ponadto MultiPlus-II GX może ładować drugi akumulator za pomocą niezależnego wyjścia ładowania zaprojektowanego np. dla akumulatorów rozruchowych generatora o maksymalnym prądzie ładowania 4 A. MultiPlus-II GX jest przeznaczony do ładowania wszystkich typów akumulatorów ołowiowych, alkalicznych i litowych.
Praktycznie nieograniczona wydajność dzięki pracy równoległej
Do 6 jednostek MultiPlus-II może działać równolegle, aby osiągnąć wyższą wydajność. Po połączeniu równoległym wymagana jest tylko jedna jednostka GX.
Praca trójfazowa
Trzy jednostki tego samego typu można skonfigurować do pracy trójfazowej z faząz przesunięciem 3-fazowym. Ale to nie wszystko, jedną fazę może utworzyć do 6 równolegle połączonych jednostek. System trójfazowy może zatem składać się z maksymalnie 18 jednostek o całkowitej ciągłej mocy wyjściowej 43,2 kW/54 kVA i mocy ładowania 630 A. Do połączenia trójfazowego wymagana jest tylko jedna jednostka GX.
Unikalne cechy PowerControl i PowerAssist
MultiPlus-II GX zapobiega przeciążeniu źródła prądu przemiennego o ograniczonej mocy, np. połączenia elektrycznego o ograniczonym prądzie lub generatora. Jeśli źródło prądu przemiennego wejściowego jest przeciążone z powodu dużego zużycia, prąd ładowania akumulatora zostanie automatycznie zmniejszony w pierwszym kroku (PowerControl). Energia do ładowania jest przesyłana do zasilania urządzeń prądu przemiennego. W drugim kroku źródło prądu przemiennego wejściowego jest wzmacniane prądem pobieranym z akumulatora (PowerAssist). Wyjście prądu przemiennego otrzymuje energię zarówno ze źródła prądu przemiennego, jak i akumulatora (inwertera).
Energia słoneczna
Możesz mieć dostęp do zasilania prądem przemiennym nawet w przypadku przerwy w dostawie prądu. MuliPlus-II GX może być używany zarówno w systemach off-grid (wyspowych), jak i w systemach fotowoltaicznych na stałe podłączonych do sieci dystrybucyjnej. MultiPlus-II nie jest wyposażony w wejście dla układu PV, ale jest przeznaczony do pracy ze sterownikami MPPT (systemy sprzęgania prądu stałego) lub falownikami sieciowymi (systemy sprzęgania prądu przemiennego) umieszczonymi na wejściu prądu przemiennego i/lub wyjściu prądu przemiennego. Więcej informacji znajdziesz tutaj w opisie ESS.
Konfiguracja systemu
- W przypadku prostej instalacji UPS-a ustawienia można łatwo wykonać w ciągu kilku minut za pomocą przełączników DIP w urządzeniu MultiPlus-II GX lub przy użyciu oprogramowania VE.Configure 3 i komputera PC.
- Aplikacje równoległe i trójfazowe można konfigurować za pomocą oprogramowania VE.Bus Quick Configure (do 3 jednostek), a w przypadku bardziej złożonych systemów — za pomocą oprogramowania VE.Bus System Configurator (powyżej 3 jednostek) i komputera PC.
- Instalacje fotowoltaiczne hybrydowe i niezależne od sieci, wspierające autokonsumpcję i większą niezależność energetyczną, obejmujące falowniki podłączone do sieci i/lub ładowarki solarne MPPT, można skonfigurować za pomocą oprogramowania VE.Configure 3 przy użyciu odpowiednich kreatorów (specjalistyczne funkcje dla określonych zastosowań).
- MultiPlus-II GX posiada kilka programowalnych przekaźników i styków pomocniczych, umożliwiających realizację wielu dodatkowych funkcji.
- Podstawową wersję VE.Configure 3 i inne oprogramowanie konfiguracyjne można pobrać bezpłatnie ze strony producenta.
Do powyższego oprogramowania potrzebny będzie interfejs komunikacyjny PC MK3-USB .
Zdalne monitorowanie i konfiguracja systemu
Monitoruj i kontroluj swój system lokalnie lub zdalnie przez Internet z dowolnego miejsca na świecie, korzystając z bezpłatnej aplikacji VRM i bezpłatnego portalu VRM: https://vrm.victronenergy.com/landingpage
Dostęp może być z telefonu, tabletu, laptopa lub komputera dla różnych systemów operacyjnych. Urządzenie GX jest zintegrowane z tą jednostką, więc nie ma potrzeby zakupu jednostki Venus GX lub Color Control GX.
PODSTAWOWE DANE TECHNICZNE
Moc (przy 25 °C): 3000 VA (2400 W)
Wydajność: do 95%
Interfejs: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
Napięcie wejściowe (falownik): DC 38-66 V
Napięcie wyjściowe (falownik): AC 230 V (50 Hz, można ustawić na 60 Hz)
Napięcie wejściowe (ładowarka): AC 187-265 V (45-65 Hz)
Napięcie wyjściowe (ładowarka): 57,6 / 55,2 / 52,8 V (w zależności od fazy ładowania)
Waga: 19 kg
Wymiary: 506 x 275 x 147 mm
Szczegółowa instrukcja online z opisem wszystkich funkcji:
/media/pg/MultiPlus-II_GX/pl/index-pl.html" target="_blank" rel="noreferrer noopener">
Wersja angielska
Wersja czeska (tłumaczenie google)
MultiPlus-II oferuje wiele opcji obsługi i jest w stanie zapewnić rozwiązania dla szerokiego zakresu wymagań użytkownika. Oto niektóre z najczęstszych trybów obsługi:
1. Podstawowa instalacja jednostki MultiPlus-II GX z zewnętrznym cyfrowym panelem wielofunkcyjnym (opcjonalnie). Przeznaczony do systemów, w których sieć nie zawsze jest dostępna (zwykle przyczepy kempingowe, łodzie), tryb UPS.
2. Podstawowa instalacja urządzenia MultiPlus-II GX z cyfrowym panelem wielofunkcyjnym (opcjonalnie). Przeznaczony do systemów, w których sieć nie zawsze jest dostępna (zwykle przyczepy kempingowe, łodzie), tryb UPS.
3. Koncepcja hybrydowego systemu solarnego ESS (Energy Storage System). Koncepcja sprzężenia DC z wykorzystaniem regulatora solarnego MPPT z odbiornikami bez zapasowego zasilania umieszczonymi poza MultiPlus-II GX i wykorzystującymi czujnik prądu.
4. Koncepcja hybrydowego systemu solarnego ESS (Energy Storage System). Koncepcja sprzężenia AC wykorzystująca falownik PV podłączony do sieci, umieszczony na wyjściu AC-1 (tylko falowniki Fronius). Urządzenia na wyjściu AC-1 są zasilane głównie z ogniw fotowoltaicznych i/lub akumulatorów, a w przypadku braku tej energii lub przeciążenia falownika, również z sieci.
