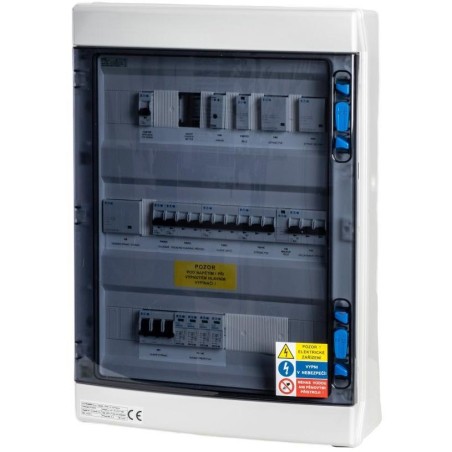

Rozdzielnica Xtend Solarmi AC40 z montażem
Rozdzielnica prądu zmiennego przeznaczona do montażu na ścianie, klasa ochrony I+II, IP65, stosowana do obsługi trójfazowej elektrowni fotowoltaicznej (zwykle DEYE/Xtend Solarmi, falowniki Goodwe 4 do 10K-ET i inne).
Jego zaletą jest automatyczne przełączanie między standardową pracą sieciową a pracą zapasową. Konieczne jest kontrolowanie obciążenia podczas przerwy w dostawie prądu, aby uniknąć przeciążenia, ponieważ jego funkcja przełącza cały dom na inwerter zapasowy.
Niewątpliwą zaletą jest minimalna ingerencja w rozdzielnicę klienta - Smartmeter (pomiar inwertera), wspólny punkt awarii i wszystkie bezpieczniki są częścią tej rozdzielnicy. Wystarczy więc wykonać pętlę między główną rozdzielnicą a lokalizacją technologii.
Rozdzielnica obejmuje również awaryjne odłączenie falownika HDO (N0%) i przygotowanie do instalacji rozwiązania FIRE-SAFETY. Typ GW40 jest zaprojektowany dla głównego wyłącznika obwodu 40 A w kolumnie.
Istnieje niewielkie opóźnienie czasowe podczas przełączania (przełączanie styczników). Nie jest to rozwiązanie zapasowe odporne na awarie.
- Spełnia normy/wymagania zgodnie z normami ČSN EN IEC 61439-3 i 61439-1 wydanie 2
- Kompaktowa tablica rozdzielcza, do użytku wewnątrz, IP65, seria IKA
- W tym blok zacisków N/PE
- Profesjonalny projekt (drzwi ABS + poliwęglan)
- 3 rzędy, 54 moduły, szyny DIN
Lista komponentów:
1× Rozdzielnica natynkowa IP65, drzwi transparentne, 3 rzędy, 54 moduły
1× Ogranicznik przepięć klasy T1+T2 (B+C), zestaw 4-biegunowy do sieci TN-S
1× Wyłącznik główny, 240 V, 40 A, 3HP
2× wyłącznik PL6, charakterystyka B, 1-biegunowy, Icn = 6 kA, In = 6 A
1× przekaźnik monitorujący napięcie
2× Stycznik instalacyjny, 230 V AC/50 Hz, 1S, 1R, 25 A
2× Stycznik instalacyjny, 230 V AC/50 Hz, 4S, 25 A
1× Stycznik instalacyjny, 230 V AC/50 Hz, 4S, 40 A
1× Wyłącznik PL6, charakterystyka B, 3-biegunowy, Icn = 6 kA, In = 6 A
1× Wyłącznik PL6, charakterystyka B, 3-biegunowy, Icn = 6 kA, In = 40 A
2× wyłącznik PL6, charakterystyka B, 3-biegunowy, Icn = 6 kA, In = 20 A
PODSTAWOWE DANE TECHNICZNE
Przeznaczenie: do fotowoltaiki
Dopasowane: tak
Materiał: plastik
Waga: 8,4 kg
Wymiary: 586 × 418 × 148 mm
