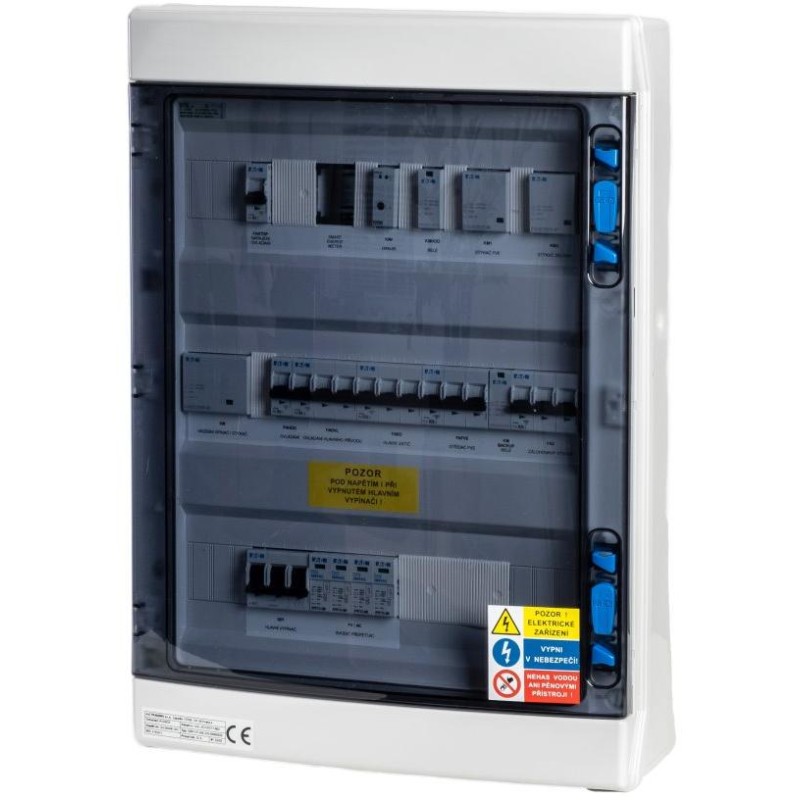

Rozdzielnica Xtend Solarmi AC25 z montażem
Rozdzielnica prądu zmiennego przeznaczona do montażu na ścianie, klasa ochrony I+II, IP65, stosowana do obsługi trójfazowej elektrowni fotowoltaicznej (zwykle DEYE/Xtend Solarmi, falowniki Goodwe 4 do 10K-ET i inne).
Jego zaletą jest automatyczne przełączanie między standardową pracą sieciową a pracą zapasową. Konieczne jest kontrolowanie obciążenia podczas przerwy w dostawie prądu, aby uniknąć przeciążenia, ponieważ jego funkcja przełącza cały dom na inwerter zapasowy.
Niewątpliwą zaletą jest minimalna ingerencja w rozdzielnicę klienta - Smartmeter (pomiar inwertera), wspólny punkt awarii i wszystkie bezpieczniki są częścią tej rozdzielnicy. Wystarczy więc wykonać pętlę między główną rozdzielnicą a lokalizacją technologii. Smartmeter nie jest zawarty w dostawie.
Rozdzielnica obejmuje również awaryjne odłączenie falownika HDO (N0%) i przygotowanie do instalacji rozwiązania FIRE-SAFETY. Typ GW25 jest przeznaczony do 25-amperowego wyłącznika głównego w kolumnie.
Istnieje niewielkie opóźnienie czasowe podczas przełączania (przełączanie styczników). Nie jest to rozwiązanie zapasowe odporne na awarie.
- Spełnia normy/wymagania zgodnie z normami ČSN EN IEC 61439-3 i 61439-1 wydanie 2
- Kompaktowa tablica rozdzielcza, do użytku wewnątrz, IP65, seria IKA
- W tym blok zacisków N/PE
- Profesjonalny projekt (drzwi ABS + poliwęglan)
- 3 rzędy, 54 moduły, szyny DIN
Lista komponentów:
1× Rozdzielnica natynkowa IP65, drzwi transparentne, 3 rzędy, 54 moduły (EATON IKA-3/54-ST)
1× Ogranicznik przepięć klasy T1+T2 (B+C), zestaw 4-biegunowy do sieci TN-S (EATON SPBT12-280/4)
1× Wyłącznik główny, 240 V, 40 A, 3 KM (EATON IS-40/3)
2× wyłącznik PL6, charakterystyka B, 1-biegunowy, Icn=6kA, In=6A (EATON PL6-B6/1)
1× Wyłącznik PL6, charakterystyka B, 1-biegunowy, Icn=6kA, In=16A (EATON PL6-B16/1)
1× Przekaźnik monitorujący napięcie (ELKO EP HRN-55)
1× Przekaźnik 1NC, 1NO (FINDER 2P/8A 230VAC 40.52.8.230.0000)
1× Stycznik instalacyjny, 230VAC/50Hz, 1S, 1R, 25A (EATON Z-SCH230/1/25-11)
2× Stycznik instalacyjny, 230VAC/50Hz, 4S, 25A (EATON Z-SCH230/25-40)
1× Stycznik instalacyjny, 230VAC/50Hz, 4S, 40A (EATON Z-SCH-230/40-40)
1× Wyłącznik PL6, charakterystyka B, 3-biegunowy, Icn=6kA, In=6A (EATON PL6-B6/3)
1× Wyłącznik PL6, charakterystyka B, 3-biegunowy, Icn=6kA, In=16A (EATON PL6-B16/3)
1× Wyłącznik PL6, charakterystyka B, 1-biegunowy, Icn=6kA, In=2A (EATON PL6-B2/1)
2× wyłącznik PL6, charakterystyka B, 3-biegunowy, Icn=6kA, In=20A (EATON PL6-B20/3)
PODSTAWOWE DANE TECHNICZNE
Przeznaczenie: do fotowoltaiki
Dopasowane: tak
Materiał: plastik
Waga: 9,2 kg
Wymiary: 586 × 418 × 148 mm
