TINYCONTROL prevodník PWM 0-100% na 0-10V pre riadenie SSR relé

Profesionálny modul pre prevod PWM signálu na analógové napätie 0–10 V DC.

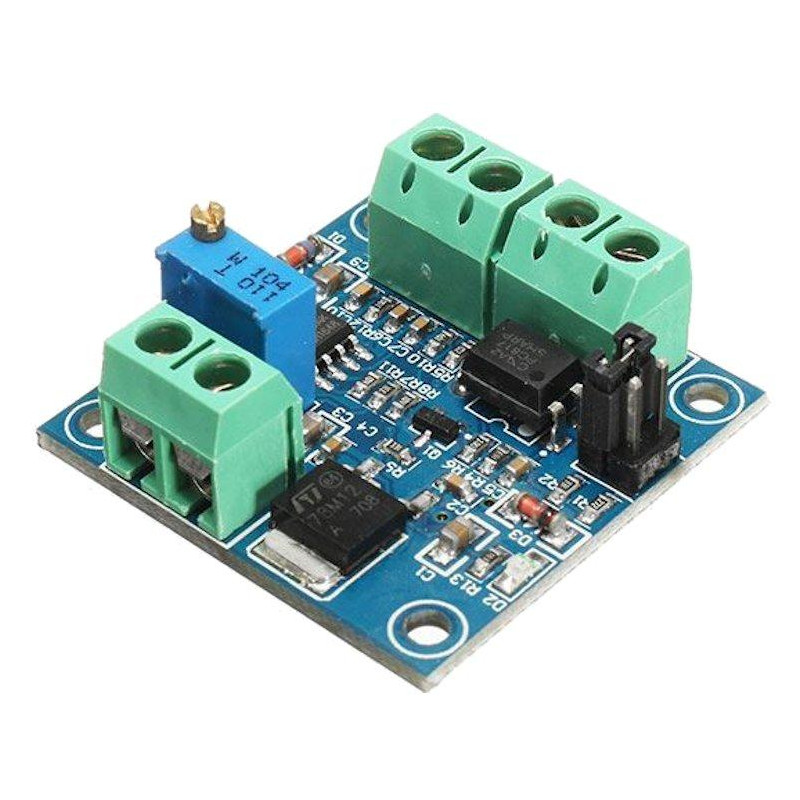

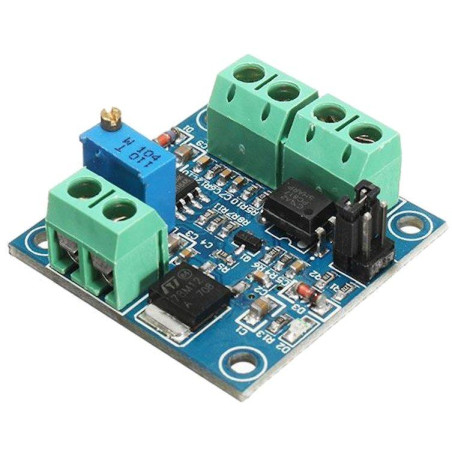

Modul LC-LM358-PWM2V je špecializovaný prevodník určený pre Arduino a podobné platformy, ktorý umožňuje konverziu digitálneho PWM signálu (pulzno-šírkové modulácie) na analógové napätie v rozsahu 0–10 V DC . Toto riešenie je ideálne na riadenie SSR relé, servomotorov, stmievačov a ďalších zariadení vyžadujúcich analógový vstup.

Modul disponuje nastaviteľným rozsahom vstupnej úrovne PWM pomocou presného trimra, čo umožňuje jemné doladenie prevodnej charakteristiky. Vďaka flexibilnému napájaciemu napätiu 12–30 V a možnosti voľby vstupného napätia PWM signálu pomocou jumperu je zariadenie univerzálne použiteľné v rôznych aplikáciách.

Konfigurácia vstupného napätia
Modul umožňuje nastavenie vstupného napätia PWM signálu pomocou jumperu do dvoch režimov: Pozícia A pre nízkonapäťové systémy (4–5 V až 10 V) a pozície B pre vysokonapäťové systémy (12 V až 24 V). Táto flexibilita zaisťuje kompatibilitu so širokou škálou riadiacich systémov.

Popis pripojovacích pinov
Modul obsahuje šesť jasne označených pinov pre jednoduché pripojenie: VCC (napájacie napätie 12–30 V), GND (napájací zem), PWM (vstupný PWM signál pozitívny), GND (vstupný PWM signál zem), VOUT (výstupné analógové napätie 0–10 V) a GND.

Aplikačné možnosti
Prevodník je ideálny pre riadenie polovodičových relé (SSR), analógových akčných členov, proporcionálnych ventilov, stmievačov LED osvetlenia a ďalších zariadení vyžadujúcich analógový napäťový vstup 0–10 V. Vďaka možnosti presného nastavenia je vhodný aj pre priemyselné aplikácie vyžadujúce vysokú spoľahlivosť.
