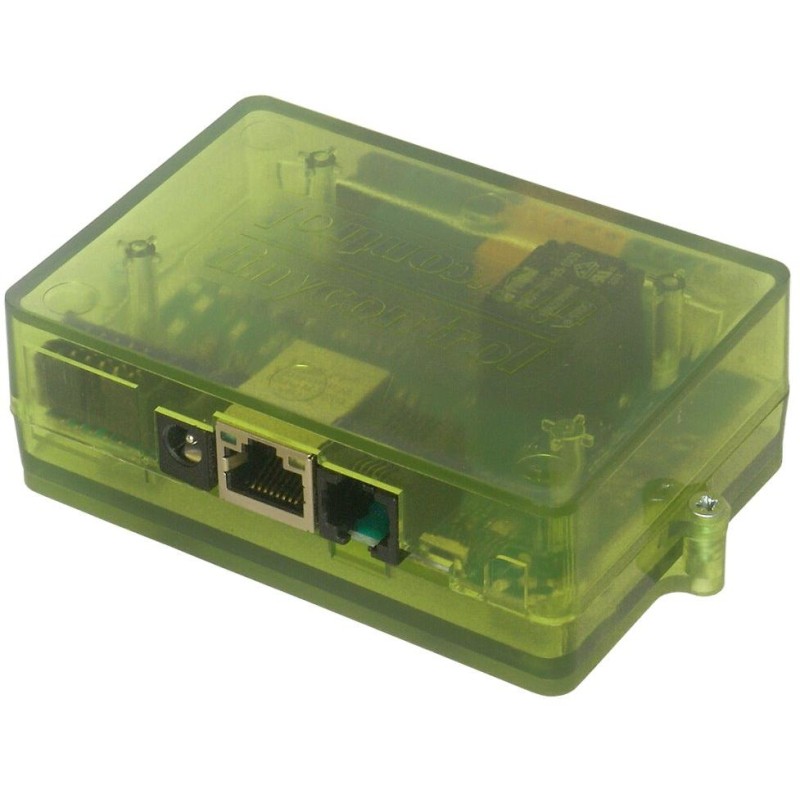

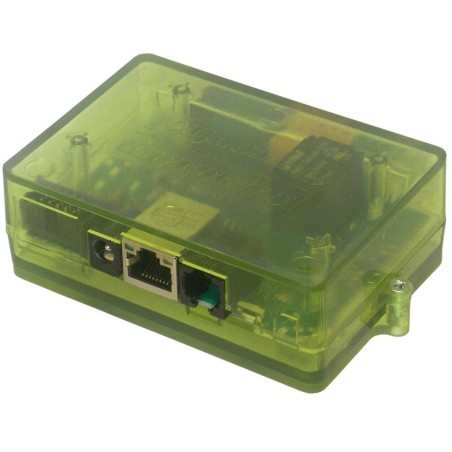

Tinycontrol LAN ovládač v4.0
LAN ovládač s relé je jednoduché, univerzálne a dostupné zariadenie na ovládanie výstupov na základe informácií z rôznych čidiel. Slúži ako webový server, ktorý zobrazuje rôzne druhy senzorov a umožňuje diaľkové ovládanie výstupov.
Okrem toho je možné naprogramovať udalosti a príslušné opatrenia na splnenie podmienok na niektorom z čidiel. Vhodný pre mnoho aplikácií môže byť plánovač, ktorý umožňuje zapnutie/vypnutie prístroja v určitý čas alebo na určité časové obdobie. K dispozícii sú 3 výstupy PWM na ovládanie osvetlenia alebo elektrického motora.
Nový LAN ovládač v4.0 integruje všetky doterajšie skúsenosti s IoT do jedného univerzálneho zariadenia. Predstavuje plynulé pokračovanie predchádzajúceho radu, teraz v praktickejšej podobe.
Dvojité komunikačné rozhranie:
Môžete používať káblové pripojenie Ethernet , bezdrôtové pripojenie Wi-Fi (802.11n), alebo oboje súčasne. K dispozícii je aj variant s pripojením LTE. LAN ovládač je možné plne konfigurovať z webovej stránky, ktorá je k dispozícii na vstavanom webovom serveri. Do zariadenia je tiež možné posielať ľubovoľné príkazy prostredníctvom protokolu HTTP (s vynechaním webovej stránky) alebo MQTT (po konfigurácii pripojenia).
Porovnanie verzie 3.8 (3.9) a 4.0:
Príklady použitia:
- Automatická regulácia kúrenia, keď teplota klesne alebo stúpne mimo nastavenú hranicu
- Zapnutie/vypnutie svetiel alebo iných zariadení
- Monitoring/ovládanie solárnej elektrárne – napätie batérií, napätie a prúd z FV panelov, výkon a výroba z meniča, spínanie spotrebičov v závislosti na intenzite oslnenia panelov a pod.
- Regulácia závlahy/detekcia zatopenia
- Zabezpečenie na základe PIR čidla alebo detekcia otvorenia dverí/okien
- Vzdialené sledovanie solárnych regulátorov Sofarsolar pripojených cez modbus zbernicu LAN ovládače
Hardvér:
- 3 analógové vstupy s prepínateľným rozsahom - (2× 0–3,3 V alebo 58 V, 1× 0–5 V alebo 58 V), pre meranie napätia jednosmerného prúdu, striedavého prúdu (prídavné senzory), snímače prevádzkového tlaku, termočlánky, snímače vzdialenosti, fotorezistory pre meranie
- 4 logické vstupy – ako stavový senzor pre monitorovanie otvorenia, infračervené senzory pohybu, pre tlačidlo ručného spínania s možnosťou bistabilného režimu, ako čítač impulzov z elektromeru, ako čítač času medzi po sebe idúcimi resetmi vstupov
- 1Wire a I2C vstup – až 8× DS18B20 teplotný snímač, I2C pre pripojenie rôznych zariadení, napr. čidiel teploty a vlhkosti, čidiel kvality vzduchu (PM), čidiel na meranie CO2, OLED displeja s možnosťou konfigurácie zobrazovaného textu a ďalších (viď zoznam podporovaných senzorov nižšie)
- UART rozhranie pre komunikáciu s externými zariadeniami cez sériový port
- Zbernica RS-485 pre podporu zariadení s protokolom Modbus RTU
- 1 relé (NC, NO, C), 10 A/250 V
- 1 tranzistorový výstup, poskytuje napájacie napätie na výstupe, na ovládanie zariadenia s prúdovým odberom do 0,6 A
- 4 tranzistorové (OC) výstupy pre spínacie relé
- 3 výstupy PWM 1 Hz až 1 MHz
- Meranie teploty, vlhkosti a napájacieho napätia na doske
Softvér:
- Moderné a responzívne webové rozhranie
- Možnosť vlastnej konfigurácie stavového panelu, nahranie vlastného pozadia, výber a umiestnenie potrebných údajov a tlačidiel
- Dve úrovne prístupu (prihlásenie) – ako správca pre konfiguráciu a ako užívateľ pre zobrazenie stavu
- Plánovač (Scheduler) pre nastavenie 50 naprogramovaných časových udalostí
- Rozšírená tabuľka udalostí s možnosťou zadania 3 podmienok, vrátane časových udalostí z plánovača
- Možnosť konfigurácie čítania z vlastných zariadení Modbus RTU – až 5 neštandardných zariadení
- Strážny pes (Watchdog) pre sledovanie a resetovanie zariadení s IP adresou
- Moderné komunikačné protokoly: SNMP, HTTP a MQTT
- Podpora šifrovaných spojení TLS pre protokoly HTTP, SMTP, MQTT alebo SNMP v3
- HTTP klient, ktorý umožňuje konfigurovať a ovládať ďalšie zariadenia – napríklad ovládanie Wi-Fi relé (Smart Relay) alebo zobrazovanie údajov zo senzorov v obraze kamery (podporuje metódy overovania Basic Authentication a Digest Access Authentication)
- Možnosť zberu dát zo všetkých pripojených zariadení a senzorov, vzdialené prepínanie výstupov aj vzdialená konfigurácia prostredníctvom protokolu MQTT v službe mqtt.ats.pl av mobilnej aplikácii
- Mnoho funkcií dostupných prostredníctvom vyššie uvedenej služby, napríklad nastavenie reakcií a úloh (vykonávanie akcií za určitých podmienok av určitom čase) pokrývajúcich viacero zariadení
- Zasielanie oznámenia e-mailom, prostredníctvom protokolu MQTT alebo SMS (iba LTE variant) v dôsledku udalosti
- Možnosť odosielania dát zo snímačov prostredníctvom protokolu Modbus TCP
- Vzdialené ovládanie z jedného až viacerých zariadení prostredníctvom UDP – užitočné ako implementácia tlačidla cez internet
- Synchronizácia času s internetom (NTP)
- Udržiavanie stavu výstupov a čítačov energie až do obnovenia napájania
- Pohodlné funkcie aktualizácie a zálohovania softvéru z webovej stránky zariadenia
- Bezdrôtové ovládanie zariadenia s firmwarom Tasmota
- Mobilné aplikácie
ZÁKLADNÁ ŠPECIFIKÁCIA
Napájacie napätie: 8–58 V
Príkon: 0,5 W
PoE: áno, 802.3af, režim A pasívne s jumperom
Rozhranie: Ethernet 10/100Mbps, Wi-Fi (802.11n)
Relé: 10 A, 250 VAC
Pracovná teplota: –20 až +85 °C
Rozmery: 106 × 79 × 38 mm
Hmotnosť: 130 g
LAN ovládač sa dodáva s inštalačným boxom na DIN lištu bez napájacieho zdroja.
Napájanie je možné dvoma spôsobmi - klasickým jack zdrojom alebo PoE injektorom .
Príklady použitia a ďalšie informácie nájdete v technickej podpore .
Výrobca poskytuje pre zobrazenie stavov a ovládania cez Internet cloudovú službu MQTT. Vďaka tejto službe je možné bez nastavenia routovania spínať výstupy aleboo sledovať stavy LAN ovládača v miestnej sieti , ale prevádzku služby nie je možné garantovať. V prípade využitia MQTT služby je možné tiež použiť mobilnú aplikáciu . Je dostupná pre zariadenia so systémom Android a umožňuje ovládať výstupy a sledovať stav a hodnoty vstupov jednoducho cez telefón .
.png)
Prehľad aktuálne podporovaných snímačov a zariadení
Analógové vstupy
- Striedavé napätie: AC-meter
- Striedavý prúd: SCT-013-000, SCT-013-030
- Jednosmerný prúd: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P
- Snímač teploty: PT1000 (s prídavným rezistorom)
Logické vstupy (digitálne)
- Magnetický senzor otvorenia dverí atď.
- Infračervený snímač pohybu
- Tlačidlo pre ručné spínanie s možnosťou bistabilného režimu
- Čítač impulzov z elektromeru alebo vodomeru
- Čítač času medzi po sebe idúcimi resetmi vstupov na meranie, napr. dĺžky operácií v priemyselných procesoch
1Wire zbernice
I2C zbernice
- Vlhkosť, teplota, atmosférický tlak: BME280
- Vlhkosť, teplota: AM2301B, AHT20, AHT25, AM2320, HTS221
- Pevné častice: SPS30, APM10, PM1, PM2,5, PM4, PM10
- CO2: SCD40, ACD10
- 0,96" OLED displej
Sériový port
- Senzor pevných častíc SPS30 a SDS011
- CO2: MH-Z16, MH-Z19
- Fotovoltaické meniče Duraluxe
- Ultrazvukový senzor vzdialenosti
- 2D snímač čiarových kódov
Modbus RTU
- Dvojcestné elektromery Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (meranie výkonu, energie, napätia, prúdu a ďalších parametrov v závislosti na meradle)
- Solárne nabíjačky Epever Tracer
- Fotovoltaické meniče Sofarsolar
- Ďalšie zariadenia a senzory prostredníctvom vlastnej konfigurácie
Modbus TCP
- Riadiaca jednotka Modbus dokáže čítať senzory pripojené k LAN ovládaču (testované so Siemens LOGO)
HTTP klient
- Chytré zástrčky Wi-Fi s firmwarom Tasmota
- Zobrazenie údajov zo senzorov v obraze z kamery
- Ovládanie relé pomocou Smart Relay
