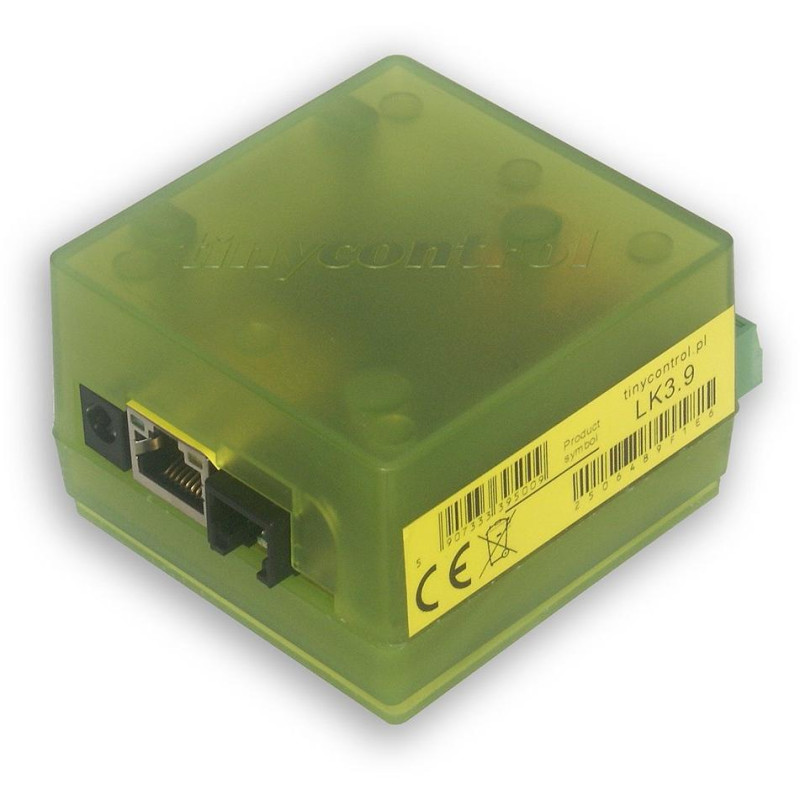

Tinycontrol LAN ovládač v3.9
LAN ovládač s relé je jednoduché, univerzálne a dostupné zariadenie na ovládanie výstupov na základe informácií z rôznych čidiel. Slúži ako webový server, ktorý zobrazuje rôzne druhy senzorov a umožňuje diaľkové ovládanie výstupov.
Okrem toho je možné naprogramovať udalosti a príslušné opatrenia na splnenie podmienok na niektorom z čidiel. Vhodný pre mnoho aplikácií môže byť plánovač, ktorý umožňuje zapnutie/vypnutie prístroja v určitý čas alebo na určité časové obdobie. K dispozícii sú 4 výstupy PWM na ovládanie osvetlenia alebo elektrického motora.
LK3.9 je pokračovaním radu v3.5. Má rovnaký API a je odporúčaný pre typické monitorovacie a automatizačné aplikácie v IT prostredí. Táto verzia je vybavená rýchlejším procesorom ARM 32F407 . Ponúka rovnaké funkcie, ale používa odlišnú sériu firmvéru od verzie v3.5.
Zariadenie je vybavené vstavaným webovým serverom (podobne ako všetky verzie LK) na prezeranie nameraných hodnôt a konfiguráciu nastavení prostredníctvom webového prehliadača.
Komunikačné rozhranie:
Môžete používať káblové pripojenie Ethernet alebo bezdrôtové pripojenie Wi-Fi 2,4 GHz (802.11n). LAN ovládač je možné plne konfigurovať z webovej stránky, ktorá je k dispozícii na vstavanom webovom serveri. Do zariadenia je tiež možné posielať ľubovoľné príkazy prostredníctvom protokolu HTTP (s vynechaním webovej stránky) alebo MQTT (po konfigurácii pripojenia).
Základné vlastnosti:
- 2 analógové vstupy s prepínateľným ziskom – Meranie napätia od 1 mV do 33 V, jednosmerného prúdu, striedavého prúdu (prídavné senzory), termočlánky, snímače vzdialenosti, fotorezistory na meranie osvetlenia a mnoho ďalších.
- 2 analógové vstupy s prepínateľným ziskom – Meranie napätia od 1 mV do 55 V, jednosmerného prúdu, striedavého prúdu (prídavné senzory), tlakových čidiel, termočlánkov, senzorov vzdialenosti, fotorezistorov na meranie svetla a ďalších.
- 2 analógové vstupy do 3,3 V – na meranie napätia a prúdu (jednosmerného a striedavého pomocou prídavných senzorov) a prevodníky 4–20 mA
- Zbernica I2C na pripojenie senzorov cez konektor RJ-12: podporuje širokú škálu senzorov I2C a DS18B20 cez zbernicu 1-Wire.
- 4 logické vstupy – ako stavové senzory na monitorovanie dverí, infračervené senzory pohybu, tlačidlá na ručné spínanie s možnosťou bistabilného režimu, čítače impulzov pre merače energie a časovače na resetovanie vstupov.
- 1 relé (NC, NO, C)
- 1 tranzistorový výstup, poskytuje napájacie napätie na výstupe, na ovládanie zariadenia s prúdovým odberom do 0,5 A
- 4 tranzistorové (OC) výstupy pre spínacie relé
- 4 výstupy PWM (50 Hz až 100 kHz)
- UART rozhranie pre komunikáciu s externými zariadeniami cez sériový port
- Zbernica pre prevodník RS485 - MODBUS RTU (nutná prídavná doska): umožňuje čítanie vopred nakonfigurovaných zariadení a nastavenie konfigurácie pre čítanie ľubovoľného zariadenia pomocou protokolu Modbus.
- Meranie teploty a napájacieho napätia na doske
- Ethernetová komunikácia (10/100Mb) s podporou PoE 802.3af.
- Správa prostredníctvom webového rozhrania.
- Bezdrôtové ovládanie zariadenia s firmwarom Tasmota
Príklady použitia:
- Automatická regulácia kúrenia, keď teplota klesne alebo stúpne mimo nastavenú hranicu.
- Automatizované ovládanie svetiel alebo zariadení na základe časového plánu alebo vzdialených príkazov.
- Monitoring/ovládanie solárnej elektrárne – Sledovanie výkonu solárnych panelov, veterné turbíny, základné riadenie nabíjania batérií, meranie spotreby jednosmerného prúdu, meranie spotreby striedavej energie a výroby striedača.
- Poľnohospodárstvo – Cyklická regulácia kŕmidiel a ďalších zariadení v chove zvierat, zavlažovacie systémy.
- Monitorovanie napätia batérií, napájacích zdrojov a výpadkov napájania zo siete.
- Strážny pes ISP pre monitorovanie pripojenia k sieti Ethernet a resetovanie zariadenia.
- Odosielanie vstupných stavov a parametrov prostredia prekrytých obrazom IP kamery (napr. Dahua).
- Monitorovanie prevádzky tepelných čerpadiel s prezentáciou dát na internetových grafoch.
- Monitorovanie napájacieho napätia a automatické prepínanie na záložné zdroje.
- Vzdialené monitorovanie spotreby energie prostredníctvom meračov Modbus alebo pulzných vstupov.
- Sieťový (káblový alebo bezdrôtový) prenos príkazov medzi viacerými zariadeniami LK.
ZÁKLADNÁ ŠPECIFIKÁCIA
Napájacie napätie: DC 8–55 V
Príkon: 0,5 W
PoE: áno, 802.3af v režime A; pasívny režim B s prepojkou
Rozhranie: Ethernet 10/100 Mb/s, Wi-Fi 2,4 GHz 802.11n, RS-485 Modbus RTU
Napájací výstup pre zariadenie Modbus: 12 V/ 200 mA
Pracovná teplota: -20 až +85 °C
Rozmery: 79 × 66 × 40 mm
Hmotnosť: 90 g
Prehľad aktuálne podporovaných snímačov a zariadení
Analógové vstupy
- Striedavé napätie: AC-meter
- Striedavý prúd: SCT013-000, SCT-013-03
- Jednosmerný prúd: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12, ACS711LC_25, ACS711LC20, WCS1800
- Snímač teploty: PT1000 (s prídavným rezistorom)
- Senzor zaplavenia (voda)
Logické vstupy
- Magnetický senzor dverí
- Merač energie s pulznými výstupmi
- Dažďový senzor s pulznými výstupmi
1Wire zbernice
I2C zbernice
- Senzory vlhkosti: BME280, AM2320, HTS221, AM2301B, AHT20, AHT25
- Senzory častíc: SPS30, APM10 (PM1, PM2,5, PM4, PM10)
- Senzory CO2: SCD40, ACD10
- Displej OLED: 0,96"
Sériový port
- Modul GSM
- Senzory častíc SPS30 a SDS011
- Senzory CO2: MH-Z16, MH-Z19
- Fotovoltaické striedače: Duraluxe
- Ultrazvukové snímače vzdialenosti
- Snímače 2D a čiarových kódov
- Čítačky RFID
Modbus (cez prevodník RS485)
- Obojsmerné merače energie: SDM120M, SDM630M, SDM72D-M, Chint DTSU666
- Profesionálny snímač parametrov vody: RDO-PRO-X
- Solárne nabíjačky: Epever Tracer
- Fotovoltaické striedače: Sofarsolar a GTIL
- Riadiaca jednotka chladenia Danfoss: EKC 202C
Modbus TCP
- Riadiaca jednotka Modbus dokáže čítať senzory pripojené k LAN ovladači (testované so Siemens LOGO)
HTTP klient
- Inteligentné zástrčky Wi-Fi s firmvérom Tasmota.
- Zobrazenie údajov zo senzorov na snímkach z IP kamier.
