Konwerter PWM TINYCONTROL 0-100% do 0-10V do sterowania przekaźnikiem SSR

Profesjonalny moduł do konwersji sygnału PWM na napięcie analogowe 0–10 V DC.

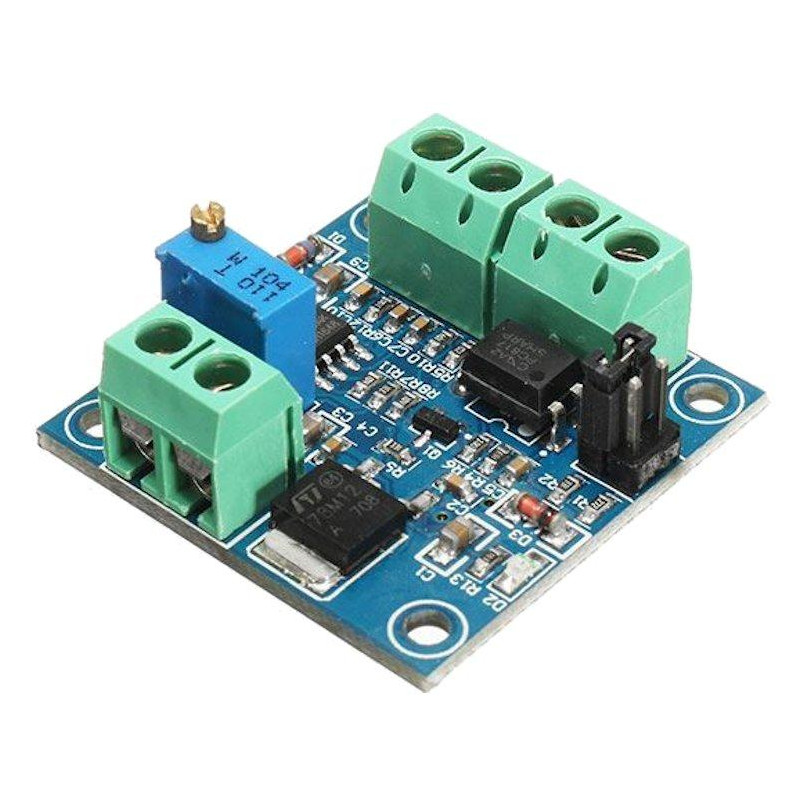

Moduł LC-LM358-PWM2V to specjalistyczny konwerter przeznaczony dla platform Arduino i podobnych, który umożliwia konwersję cyfrowego sygnału PWM (modulacji szerokości impulsu) na napięcie analogowe w zakresie 0–10 V DC . To rozwiązanie idealnie nadaje się do sterowania przekaźnikami SSR, serwomechanizmami, ściemniaczami i innymi urządzeniami wymagającymi sygnału analogowego.

Moduł posiada regulowany zakres poziomu wejściowego PWM za pomocą precyzyjnego trymera, co pozwala na precyzyjne dostrojenie charakterystyki konwersji. Dzięki elastycznemu napięciu zasilania w zakresie 12–30 V oraz możliwości wyboru napięcia wejściowego sygnału PWM za pomocą zworki, urządzenie jest uniwersalne i może być stosowane w różnych aplikacjach.

Konfiguracja napięcia wejściowego
Moduł umożliwia ustawienie napięcia wejściowego sygnału PWM za pomocą zworki w dwóch trybach: pozycja A dla układów niskonapięciowych (4-5 V do 10 V) i pozycja B dla układów wysokonapięciowych (12 V do 24 V). Ta elastyczność zapewnia kompatybilność z szeroką gamą systemów sterowania.

Opis pinów połączeniowych
Moduł zawiera sześć wyraźnie oznaczonych pinów umożliwiających łatwe podłączenie: VCC (napięcie zasilania 12–30 V), GND (masa zasilania), PWM (dodatni biegun sygnału wejściowego PWM), GND (masa sygnału wejściowego PWM), VOUT (wyjściowe napięcie analogowe 0–10 V) i GND (masa wyjścia).

Opcje aplikacji
Konwerter idealnie nadaje się do sterowania przekaźnikami półprzewodnikowymi (SSR), siłownikami analogowymi, zaworami proporcjonalnymi, ściemniaczami oświetlenia LED i innymi urządzeniami wymagającymi analogowego sygnału wejściowego o napięciu 0–10 V. Dzięki możliwości precyzyjnej regulacji nadaje się również do zastosowań przemysłowych wymagających wysokiej niezawodności.
