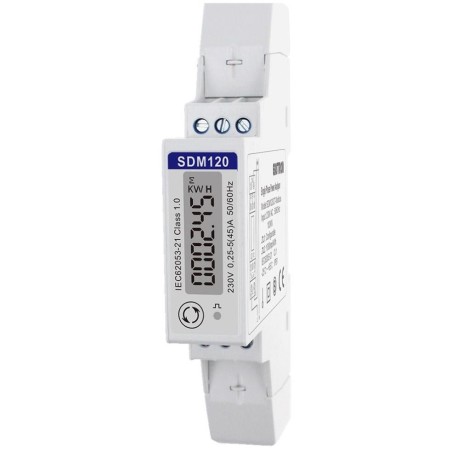

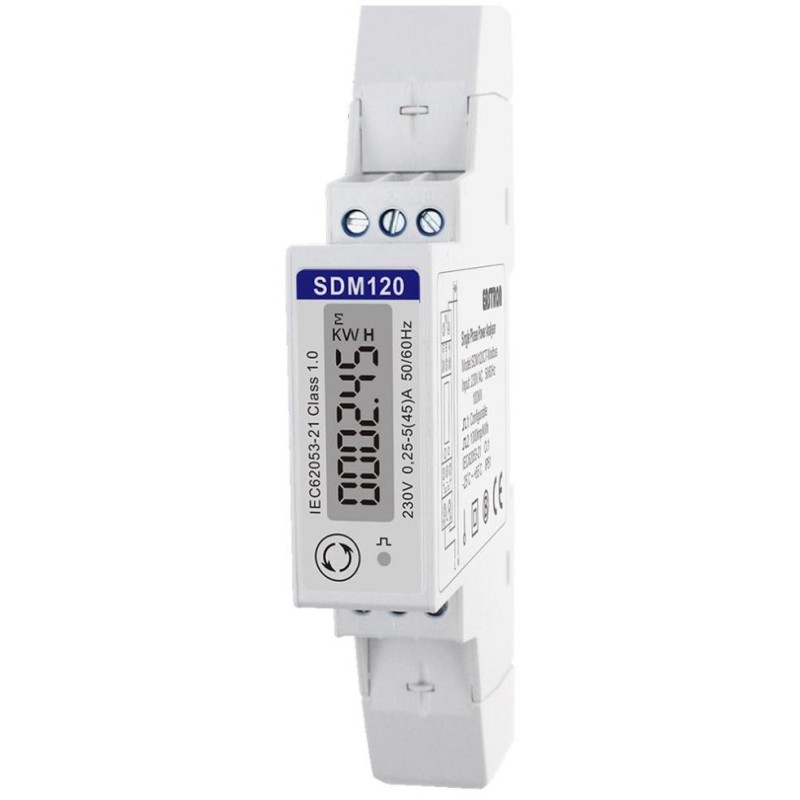

Eastron SDM120 Modbus elektromer pre LAN ovládač

Eastron SDM120 Modbus

Jednofázový elektromer SDM120 Modbus s RS-485 rozhraním a podsvieteným LCD displejom , ktorý zobrazuje dôležité informácie.

•

• novo podporovaný priamo na sériovom rozhraní (UART) LAN ovládače od firmvéru 1.51

• meria 14 parametrov a umožňuje meranie v spätnom smere, čo je vhodné pre GridFree a iné fotovoltaické systémy.

• komunikácia cez UART-RS485 prevodník (viď. schéma zapojenia)

• piny RE a DE spojte dohromady s PIN8 na konektore IDC1

• piny 6 (A) a 7 (B) slúžia na pripojenie k elektromeru SDM120M na svorky 9 (B) a 10 (A)

• montáž na DIN lištu


Schéma zapojenia:

ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité napätie: AC 230 V

Pracovný rozsah napätia: AC 176-276 V

Frekvencia: 50/60 Hz

Prúd (I _b ): 5 A

Max. prúd (I _max ): 45 A

Min. prúd (I _min ): 0,25 A

Príklad zapojenia:

Dáta z elektromeru:
