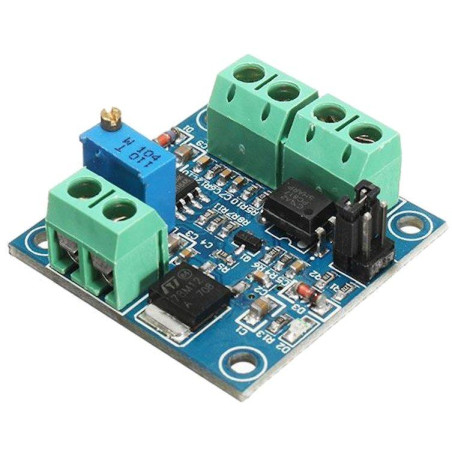

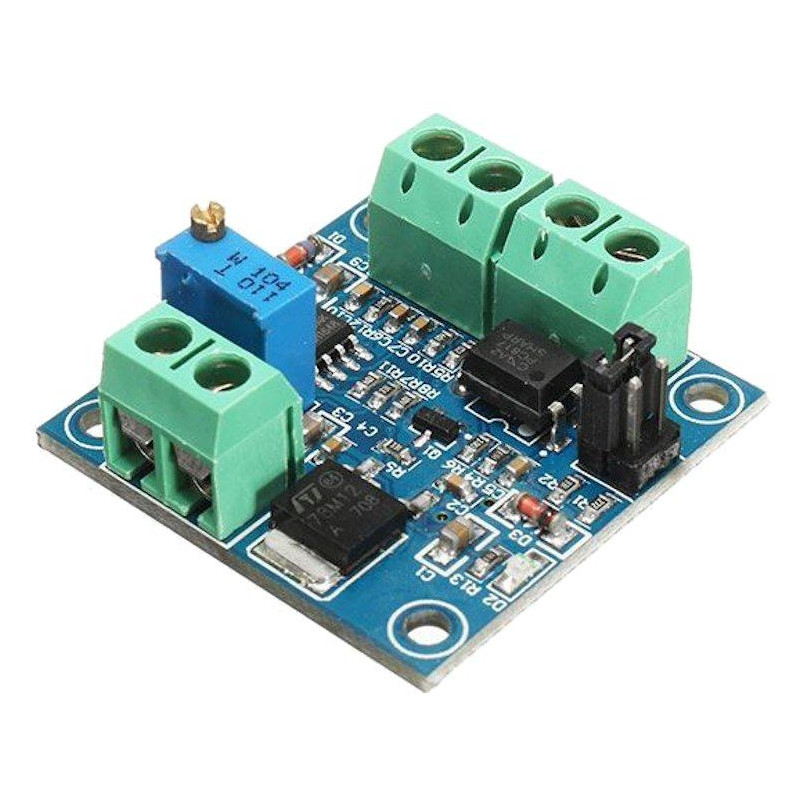

TINYCONTROL PWM-Wandler 0-100 % auf 0-10 V für SSR-Relaissteuerung

Professionelles Modul zur Umwandlung eines PWM-Signals in eine analoge Gleichspannung von 0–10 V.

Das Modul LC-LM358-PWM2V ist ein spezieller Wandler für Arduino und ähnliche Plattformen, der digitale PWM-Signale (Pulsweitenmodulation) in analoge Gleichspannungen im Bereich von 0–10 V umwandelt. Diese Lösung eignet sich ideal zur Ansteuerung von SSR-Relais, Servomotoren, Dimmern und anderen Geräten, die einen analogen Eingang benötigen.

Das Modul verfügt über einen einstellbaren PWM-Eingangspegelbereich mittels eines Präzisionstrimmers, der eine Feinabstimmung der Wandlungscharakteristik ermöglicht. Dank der flexiblen Versorgungsspannung von 12–30 V und der Möglichkeit, die PWM-Signaleingangsspannung per Jumper auszuwählen, ist das Gerät universell in verschiedenen Anwendungen einsetzbar.

Eingangsspannungskonfiguration
Das Modul ermöglicht die Einstellung der Eingangsspannung des PWM-Signals über einen Jumper in zwei Modi: Position A für Niederspannungssysteme (4–5 V bis 10 V) und Position B für Hochspannungssysteme (12 V bis 24 V). Diese Flexibilität gewährleistet die Kompatibilität mit einer Vielzahl von Steuerungssystemen.

Beschreibung der Anschlussstifte
Das Modul verfügt über sechs deutlich gekennzeichnete Pins für einen einfachen Anschluss: VCC (Versorgungsspannung 12-30 V), GND (Versorgungsmasse), PWM (Eingangs-PWM-Signal positiv), GND (Eingangs-PWM-Signal Masse), VOUT (Ausgangs-Analogspannung 0-10 V) und GND (Ausgangsmasse).

Anwendungsoptionen
Der Wandler eignet sich ideal zur Ansteuerung von Halbleiterrelais (SSR), analogen Aktoren, Proportionalventilen, LED-Beleuchtungsdimmern und anderen Geräten, die eine analoge Eingangsspannung von 0–10 V benötigen. Dank der Möglichkeit der präzisen Einstellung ist er auch für industrielle Anwendungen geeignet, die eine hohe Zuverlässigkeit erfordern.
