Sterownik LAN Tinycontrol v4.0
Kontroler LAN z przekaźnikiem to proste, wszechstronne i niedrogie urządzenie do sterowania wyjściami na podstawie informacji z różnych czujników. Służy jako serwer internetowy, który wyświetla różne typy czujników i umożliwia zdalne sterowanie wyjściami.
Ponadto możliwe jest programowanie zdarzeń i odpowiadających im działań, aby spełnić warunki na dowolnym z czujników. Harmonogram, który umożliwia włączanie/wyłączanie urządzenia o określonej godzinie lub na określony okres czasu, może być odpowiedni dla wielu zastosowań. Istnieją 3 wyjścia PWM do sterowania oświetleniem lub silnikiem elektrycznym.
Nowy kontroler LAN v4.0 integruje wszystkie poprzednie doświadczenia IoT w jednym uniwersalnym urządzeniu. Stanowi płynną kontynuację poprzedniej serii, teraz w bardziej praktycznej formie.
Podwójne interfejsy komunikacyjne:
Można użyć przewodowego połączenia Ethernet , bezprzewodowego połączenia Wi-Fi (802.11n) lub obu jednocześnie. Dostępna jest również wersja z łącznością LTE. Kontroler LAN można w pełni skonfigurować ze strony internetowej dostępnej na wbudowanym serwerze internetowym. Możliwe jest również wysyłanie dowolnych poleceń do urządzenia za pośrednictwem protokołu HTTP (z pominięciem strony internetowej) lub protokołu MQTT (po skonfigurowaniu połączenia).
Porównanie wersji 3.8 (3.9) i 4.0:
Przykłady użycia:
- Automatyczna kontrola ogrzewania w przypadku spadku lub wzrostu temperatury poza zadany limit
- Włączanie/wyłączanie świateł i innych urządzeń
- Monitorowanie/sterowanie elektrownią słoneczną – napięcie akumulatora, napięcie i prąd z paneli PV, moc i produkcja z falownika, przełączanie urządzeń w zależności od intensywności światła słonecznego na panelach itp.
- Kontrola nawadniania/wykrywanie powodzi
- Bezpieczeństwo oparte na czujniku PIR lub wykrywaniu otwarcia drzwi/okien
- Zdalny monitoring sterowników solarnych Sofarsolar podłączonych za pomocą kontrolera Modbus LAN
Sprzęt komputerowy:
- 3 wejścia analogowe z przełączalnym zakresem - (2× 0–3,3 V lub 58 V, 1× 0–5 V lub 58 V), do pomiaru napięcia stałego, napięcia przemiennego (dodatkowe czujniki), obsługi czujników ciśnienia, termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych
- 4 wejścia logiczne – jako czujnik stanu do monitorowania otwarcia, czujniki ruchu na podczerwień, do ręcznego przycisku przełączania z opcją trybu bistabilnego, jako licznik impulsów z licznika energii elektrycznej, jako licznik czasu między kolejnymi resetami wejścia
- Wejście 1Wire i I2C – do 8 czujników temperatury DS18B20, I2C do podłączania różnych urządzeń, np. czujników temperatury i wilgotności, czujników jakości powietrza (PM), czujników pomiaru CO2, wyświetlaczy OLED z konfigurowalnym wyświetlaczem tekstowym i innych (zobacz listę obsługiwanych czujników poniżej)
- Interfejs UART do komunikacji z urządzeniami zewnętrznymi poprzez port szeregowy
- Magistrala RS-485 do obsługi urządzeń z protokołem Modbus RTU
- 1 przekaźnik (NC, NO, C), 10 A/250 V
- 1 wyjście tranzystorowe, zapewnia napięcie zasilania na wyjściu, do sterowania urządzeniami o poborze prądu do 0,6 A
- 4 wyjścia tranzystorowe (OC) do przełączania przekaźników
- 3 wWyjścia PWM od 1 Hz do 1 MHz
- Pomiar temperatury, wilgotności i napięcia zasilania na płycie
Oprogramowanie:
- Nowoczesny i responsywny interfejs internetowy
- Możliwość samodzielnego skonfigurowania paska statusu, wgrania własnego tła, wybrania i umieszczenia niezbędnych danych i przycisków
- Dwa poziomy dostępu (logowania) – jako administrator do konfiguracji i jako użytkownik do wyświetlania statusu
- Harmonogram umożliwiający ustawienie 50 zaprogramowanych zdarzeń czasowych
- Rozszerzona tabela zdarzeń z możliwością wprowadzania 3 warunków, w tym zdarzeń czasowych z harmonogramu
- Możliwość konfiguracji odczytu z własnych urządzeń Modbus RTU – do 5 urządzeń niestandardowych
- Watchdog do monitorowania i resetowania urządzeń z adresem IP
- Nowoczesne protokoły komunikacyjne: SNMP, HTTP i MQTT
- Obsługa szyfrowanych połączeń TLS dla protokołów HTTP, SMTP, MQTT lub SNMP v3
- Klient HTTP umożliwiający konfigurację i sterowanie innymi urządzeniami – na przykład sterowanie przekaźnikiem Wi-Fi (Smart Relay) lub wyświetlanie danych czujnika na obrazie z kamery (obsługuje metody uwierzytelniania podstawowego i uwierzytelniania dostępu Digest)
- Możliwość zbierania danych ze wszystkich podłączonych urządzeń i czujników, zdalnego przełączania wyjść oraz zdalnej konfiguracji poprzez protokół MQTT w serwisie mqtt.ats.pl oraz w aplikacji mobilnej
- Wiele funkcji dostępnych za pośrednictwem powyższej usługi, takich jak konfigurowanie reakcji i zadań (wykonywanie działań w określonych warunkach i w określonym czasie) obejmujących wiele urządzeń
- Wysyłanie powiadomień e-mailem, za pośrednictwem protokołu MQTT lub SMS-em (tylko wariant LTE) w wyniku zdarzenia
- Możliwość przesyłania danych z czujników poprzez protokół Modbus TCP
- Zdalne sterowanie z jednego do wielu urządzeń za pośrednictwem protokołu UDP – przydatne jako implementacja przycisku przez Internet
- Synchronizacja czasu z Internetem (NTP)
- Utrzymywanie stanu wyjść i liczników energii do czasu przywrócenia zasilania
- Wygodne funkcje aktualizacji oprogramowania i tworzenia kopii zapasowych ze strony internetowej urządzenia
- Bezprzewodowe sterowanie urządzeniami z oprogramowaniem układowym Tasmota
- Aplikacja mobilna
PODSTAWOWE DANE TECHNICZNE
Napięcie zasilania: 8-58V
Pobór mocy: 0,5 W
PoE: tak, 802.3af, tryb A pasywny ze zworką
Interfejs: Ethernet 10/100 Mb/s, Wi-Fi (802.11n)
Przekaźnik: 10A, 250VAC
Temperatura pracy: –20 do +85 °C
Wymiary: 106 × 79 × 38 mm
Waga: 130g

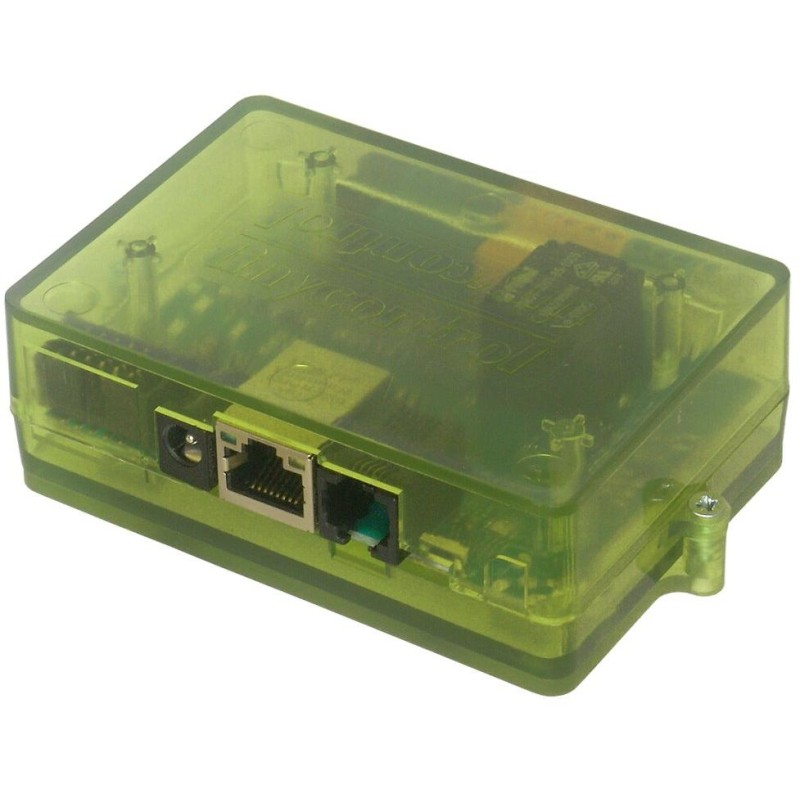

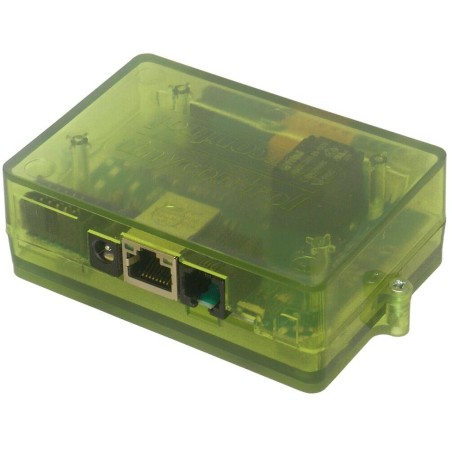

Kontroler LAN dostarczany jest w obudowie instalacyjnej na szynie DIN, bez zasilacza.
Zasilanie możliwe jest na dwa sposoby - za pomocą klasycznego zasilacza typu jack lub zasilacza PoE .
Przykłady zastosowań i więcej informacji znajdziesz w Pomocy technicznej .
Producent zapewnia usługę w chmurze MQTT do wyświetlania statusu i sterowania przez Internet. Dzięki tej usłudze wyjścia mogą być przełączane lub kontrolowane bez ustawień routingu.o monitorować stan kontrolera LAN w sieci lokalnej, ale działanie usługi nie może być zagwarantowane. W przypadku korzystania z usługi MQTT , można również skorzystać z aplikacji mobilnej . Jest ona dostępna dla urządzeń z systemem Android i pozwala na sterowanie wyjściami oraz monitorowanie stanu i wartości wejść po prostu za pomocą telefonu .
.png)
Przegląd obecnie obsługiwanych czujników i urządzeń
Wejścia analogowe
- Napięcie przemienne: AC-miernik
- Prąd przemienny: SCT-013-000, SCT-013-030
- Prąd stały: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P
- Czujnik temperatury: PT1000 (z dodatkowym rezystorem)
Wejścia logiczne (cyfrowe)
- Magnetyczny czujnik otwarcia drzwi itp.
- Czujnik ruchu na podczerwień
- Przycisk przełączania ręcznego z opcją trybu bistabilnego
- Licznik impulsów z licznika prądu lub wody
- Licznik czasu pomiędzy kolejnymi resetami wejść pomiarowych, np. długości operacji w procesach przemysłowych
Magistrala 1Wire
- czujnik temperatury DS18B20
Magistrala I2C
- Wilgotność, temperatura, ciśnienie atmosferyczne: BME280
- Wilgotność, temperatura: AM2301B, AHT20, AHT25, AM2320, HTS221
- Cząstki stałe: SPS30, APM10, PM1, PM2.5, PM4, PM10
- CO2: SCD40, ACD10
- Wyświetlacz OLED 0,96"
Port szeregowy
- Czujnik cząstek stałych SPS30 i SDS011
- CO2: MH-Z16, MH-Z19
- Falowniki fotowoltaiczne Duraluxe
- Czujnik odległości ultradźwiękowy
- Skaner kodów kreskowych 2D
Modbus RTU
- Dwukierunkowe liczniki energii elektrycznej Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (pomiar mocy, energii, napięcia, prądu i innych parametrów zależnych od licznika)
- Ładowarki słoneczne Epever Tracer
- Falowniki fotowoltaiczne Sofarsolar
- Dodatkowe urządzenia i czujniki poprzez konfigurację niestandardową
Modbus TCP
- Kontroler Modbus może odczytywać czujniki podłączone do kontrolera LAN (testowane z Siemens LOGO)
Klient HTTP
- Inteligentne wtyczki Wi-Fi z oprogramowaniem układowym Tasmota
- Wyświetlanie danych czujnika na obrazie z kamery
- Sterowanie przekaźnikiem za pomocą Smart Relay
