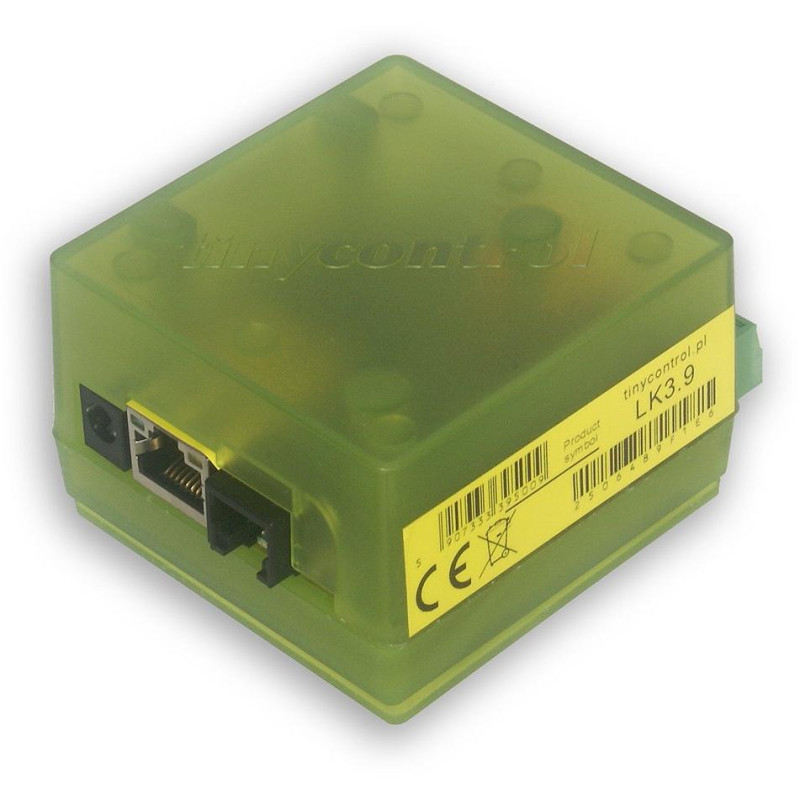

Kontroler LAN TINYCONTROL z przekaźnikiem v3.9

Sterownik LAN Tinycontrol v3.9

Kontroler LAN z przekaźnikiem to proste, wszechstronne i niedrogie urządzenie do sterowania wyjściami na podstawie informacji z różnych czujników. Służy jako serwer internetowy, który wyświetla różne typy czujników i umożliwia zdalne sterowanie wyjściami.

Ponadto możliwe jest programowanie zdarzeń i odpowiadających im działań, aby spełnić warunki na dowolnym z czujników. Harmonogram, który umożliwia włączanie/wyłączanie urządzenia o określonej godzinie lub na określony okres czasu, może być odpowiedni dla wielu zastosowań. Istnieją 4 wyjścia PWM do sterowania oświetleniem lub silnikiem elektrycznym.

LK3.9 jest kontynuacją serii v3.5. Ma to samo API i jest rekomendowane do typowych aplikacji monitorujących i automatyzujących w środowiskach IT. Ta wersja jest wyposażona w szybszy procesor ARM 32F407 . Oferuje te same funkcje, ale używa innej serii oprogramowania układowego niż v3.5.

Urządzenie wyposażone jest we wbudowany serwer WWW (podobnie jak wszystkie wersje LK), umożliwiający podgląd mierzonych wartości i konfigurację ustawień poprzez przeglądarkę internetową.

Interfejs komunikacyjny:

Możesz użyć przewodowego połączenia Ethernet lub bezprzewodowego połączenia Wi-Fi (802.11n) 2,4 GHz . Kontroler LAN można w pełni skonfigurować ze strony internetowej dostępnej na wbudowanym serwerze internetowym. Możliwe jest również wysyłanie dowolnych poleceń do urządzenia za pośrednictwem protokołu HTTP (pomijając stronę internetową) lub protokołu MQTT (po skonfigurowaniu połączenia).

Podstawowe funkcje:

•

• 2 wejścia analogowe z przełączalnym wzmocnieniem – pomiar napięcia od 1 mV do 33 V, prądu stałego, prądu przemiennego (dodatkowe czujniki), termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych.

• 2 wejścia analogowe z przełączalnym wzmocnieniem – pomiar napięcia od 1 mV do 55 V, prądu stałego, prądu przemiennego (dodatkowe czujniki), czujników ciśnienia, termopar, czujników odległości, fotorezystorów do pomiaru światła i wiele innych.

• 2 wejścia analogowe do 3,3 V – do pomiaru napięcia i prądu (DC i AC z wykorzystaniem dodatkowych czujników) oraz przetworników 4–20 mA

• Magistrala I2C do podłączania czujników przez złącze RJ-12: obsługuje szeroką gamę czujników I2C i DS18B20 przez magistralę 1-Wire.

• 4 wejścia logiczne – jako czujniki stanu do monitorowania drzwi, czujniki ruchu na podczerwień, przyciski przełączania ręcznego z opcją trybu bistabilnego, liczniki impulsów do liczników energii oraz timery do zerowania wejść.

• 1 przekaźnik (NC, NO, C)

• 1 wyjście tranzystorowe, zapewnia napięcie zasilania na wyjściu, do sterowania urządzeniami o poborze prądu do 0,5 A

• 4 wyjścia tranzystorowe (OC) do przełączania przekaźników

• 4 wyjścia PWM (50 Hz do 100 kHz)

• Interfejs UART do komunikacji z urządzeniami zewnętrznymi poprzez port szeregowy

• Magistrala konwertera RS485 - MODBUS RTU (wymagana dodatkowa płytka): umożliwia odczyt wstępnie skonfigurowanych urządzeń i skonfigurowanie ich do odczytu dowolnego urządzenia korzystającego z protokołu Modbus.

• Pomiar temperatury i napięcia zasilania na płytce

• Komunikacja Ethernet (10/100Mb) z obsługą PoE 802.3af.

• Zarządzanie poprzez interfejs internetowy.

• Bezprzewodowe sterowanie urządzeniami z oprogramowaniem układowym Tasmota


Przykłady użycia:

•

• Maszyny automatyczneAutomatyczna kontrola ogrzewania w przypadku spadku lub wzrostu temperatury powyżej ustawionego limitu.

• Automatyczne sterowanie oświetleniem lub urządzeniami na podstawie harmonogramu lub poleceń zdalnych.

• Monitorowanie/kontrola elektrowni słonecznych – monitorowanie wydajności paneli słonecznych, turbin wiatrowych, podstawowa kontrola ładowania akumulatorów, pomiar zużycia prądu stałego, pomiar zużycia prądu przemiennego i generacja falownika.

• Rolnictwo – Cykliczna regulacja pracy podajników i innych urządzeń w hodowli zwierząt, systemy nawadniające.

• Monitorowanie napięcia akumulatorów, zasilania i przerw w dostawie prądu.

• Nadzór dostawcy usług internetowych (ISP) umożliwiający monitorowanie połączeń Ethernet i resetowanie urządzeń.

• Wysyłanie stanów wejściowych i parametrów środowiska nałożonych na obraz z kamery IP (np. Dahua).

• Monitorowanie pracy pomp ciepła z prezentacją danych na wykresach internetowych.

• Monitorowanie napięcia zasilania i automatyczne przełączanie na źródła rezerwowe.

• Zdalny monitoring zużycia energii za pomocą liczników Modbus lub wejść impulsowych.

• Transmisja poleceń sieciowa (przewodowa lub bezprzewodowa) pomiędzy wieloma urządzeniami LK.


PODSTAWOWE DANE TECHNICZNE

Napięcie zasilania: DC 8-55V

Pobór mocy: 0,5 W

PoE: tak, 802.3af w trybie A; tryb pasywny B ze zworką

Interfejs: Ethernet 10/100 Mb/s, Wi-Fi 2,4 GHz 802.11n, RS-485 Modbus RTU

Moc wyjściowa dla urządzeń Modbus: 12 V/ 200 mA

Temperatura pracy: -20 do +85 °C

Wymiary: 79 × 66 × 40 mm

Waga: 90g

Przegląd obecnie obsługiwanych czujników i urządzeń

Wejścia analogowe

•

• Napięcie przemienne: AC-miernik

• Prąd przemienny: SCT013-000, SCT-013-03

• Prąd stały: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12, ACS711LC_25, ACS711LC20, WCS1800

• Czujnik temperatury: PT1000 (z dodatkowym rezystorem)

• Czujnik zalania (woda)


Wejścia logiczne

•

• Magnetyczny czujnik drzwi

• Licznik energii z wyjściami impulsowymi

• Czujnik deszczu z wyjściami impulsowymi


Magistrala 1Wire

•

• czujnik temperatury DS18B20


Magistrala I2C

•

• Czujniki wilgotności: BME280, AM2320, HTS221, AM2301B, AHT20, AHT25

• Czujniki cząstek: SPS30, APM10 (PM1, PM2.5, PM4, PM10)

• Czujniki CO2: SCD40, ACD10

• Wyświetlacz OLED: 0,96"


Port szeregowy

•

• Moduł GSM

• Czujniki cząstek SPS30 i SDS011

• Czujniki CO2: MH-Z16, MH-Z19

• Falowniki fotowoltaiczne: Duraluxe

• Czujniki odległości ultradźwiękowe

• Skanery 2D i kodów kreskowych

• Czytniki RFID


Modbus (przez konwerter RS485)

•

• Dwukierunkowe liczniki energii: SDM120M, SDM630M, SDM72D-M, Chint DTSU666

• Profesjonalny czujnik parametrów wody: RDO-PRO-X

• Ładowarki solarne: Epever Tracer

• Falowniki fotowoltaiczne: Sofarsolar i GTIL

• Sterownik chłodniczy Danfoss: EKC 202C


Modbus TCP

•

• Kontroler Modbus może odczytywać czujniki podłączone do sieci LAN za pomocąlinijki (testowane z Siemens LOGO)


Klient HTTP

•

• Inteligentne wtyczki Wi-Fi z oprogramowaniem Tasmota.

• Wyświetlanie danych z czujników na obrazach z kamer IP.
