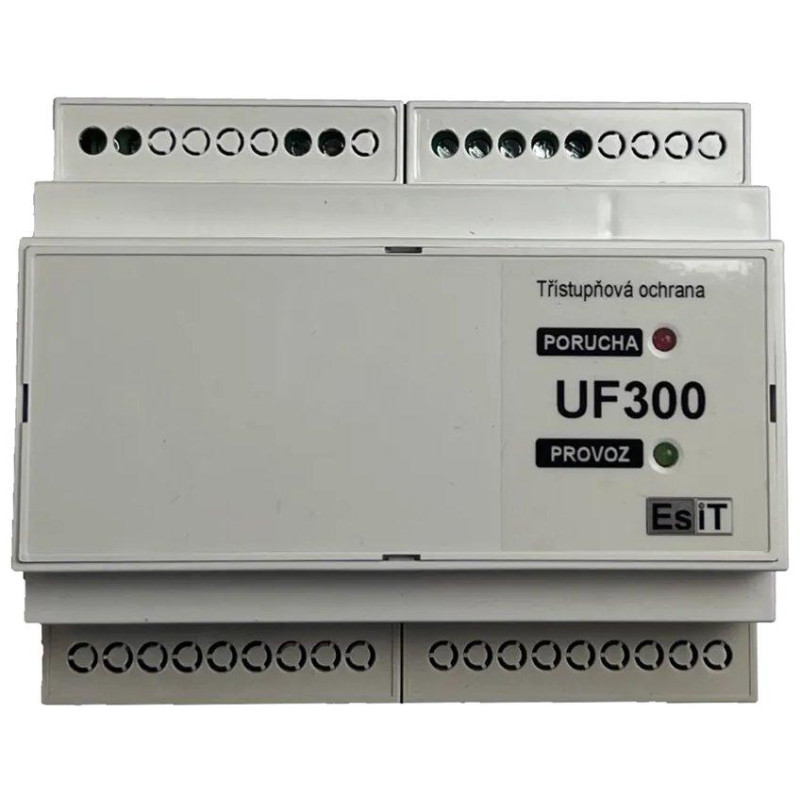

Solarmi Esit UF300 - Dreistufiger PV-Netzschutz

Professioneller dreistufiger Spannungs- und Frequenznetzschutz für Photovoltaik-Kraftwerke.

Das UF300-Gerät ist ein spezieller Schutz, der den sicheren Anschluss von Photovoltaik-Kraftwerken an das Verteilnetz gewährleistet. Es erfüllt in erster Linie einen doppelten Zweck : Es schützt das Verteilnetz vor den unerwünschten Auswirkungen kleiner Quellen und gleichzeitig diese Quellen vor den negativen Auswirkungen von Netzstörungen.

Der Schutz überwacht kontinuierlich Spannung und Frequenz des Netzes und trennt die PV-Anlage bei Überschreiten der eingestellten Grenzwerte über ein Schütz vom Netz. Für beide Überwachungsgrößen lassen sich zwei Grenzwerte mit individuellen Auslösezeiten einstellen, was eine flexible Konfiguration entsprechend den spezifischen Anforderungen der Anlage ermöglicht. Die Parametrierung erfolgt bequem per PC über die USB-Schnittstelle (Kabel nicht im Lieferumfang enthalten).

Erweiterte Überwachungsfunktionen

Mit der mitgelieferten PC-Anwendung können Sie die aktuellen Messwerte und den Gerätestatus in Echtzeit überwachen. Die Anwendung ermöglicht außerdem das Lesen des Geräteverlaufs mit bis zu 480 Datensätzen und bietet so einen umfassenden Überblick über den Betrieb der Photovoltaikanlage.

Einfache Installation und Bedienung

Das Gerät ist für die einfache Montage auf einer Standard-DIN-Schiene mit den Abmessungen 106 × 90 × 58 mm ausgelegt. Der aktuelle Schutzstatus wird durch zwei LEDs deutlich angezeigt, die grundlegende Informationen über den Betriebszustand liefern, ohne dass ein PC angeschlossen werden muss.

Zuverlässiger Betrieb

Das robuste Design des UF300 mit IP20-Schutz erfüllt die dritte Stoßspannungsklasse gemäß IEC 664-I und gewährleistet so einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen. Mit einem geringen Stromverbrauch von nur 3 W stellt es eine energieeffiziente Lösung für die kontinuierliche Überwachung von Photovoltaikanlagen dar.

GRUNDLEGENDE SPEZIFIKATIONEN

Eingänge: 3× 230 V AC

Ausgänge: 1x Relais 30 V DC / 250 V AC / 5 A

Spannungsmessbereich: 0–320 V, Genauigkeit ±1 %

Frequenzmessbereich: 20-200 Hz, Genauigkeit ±0,05 %

Stromversorgung: 230V / 50Hz

Verbrauch: 3 W

Signalisierung: 2× LED-Diode (Störung, Betrieb)

Bedienung und Einstellungen: PC-Programm, Anschluss über USB-Schnittstelle

Verlaufskapazität: 480 Datensätze

Abmessungen: 106 × 90 × 58 mm

Schutzart: IP20

Stoßüberspannungsklasse: III nach IEC 664-I

Gewicht: 240g
