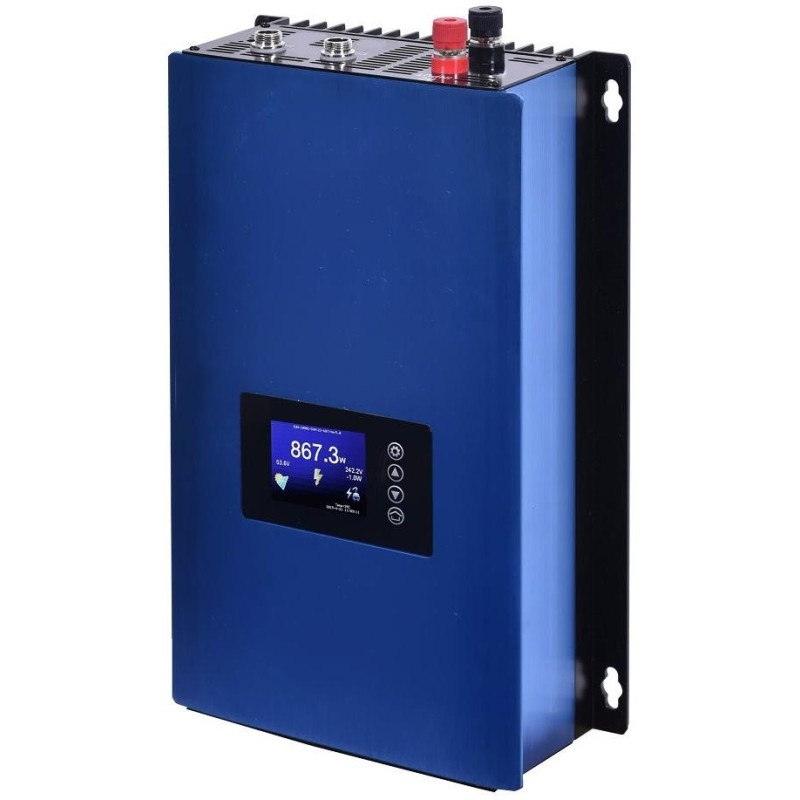

Xtend Solarmi GF-SUN-1000G2H
GridFree Original GWL GTIL Wechselrichter mit einer Leistung von 900 W im Eingangsspannungsbereich von 45–90 V (DC) mit integriertem Limiter zur Vermeidung von Überlastungen im öffentlichen Netz. Dank des integrierten MPPT-Reglers wandelt der Wechselrichter die maximal von Photovoltaikmodulen erzeugte Energie in 230 V (AC) um. Der Wechselrichter zeichnet sich durch einen extrem niedrigen Eigenverbrauch von nur 4,6 W aus!
Der GridFree Wechselrichter mit Limiter ist eine revolutionäre Lösung für netzgekoppelte Photovoltaik-Kraftwerke , der ähnlich wie andere GridFree Mikrowechselrichter funktioniert, zusätzlich aber seine eigene Leistung je nach aktuellem Verbrauch begrenzen kann und so Überspeisungen ins öffentliche Netz vollständig verhindert.
Diese Wechselrichter sind für den Einsatz in Innenräumen konzipiert und verfügen neben den klassischen Klemmen zum Anschluss von Solarmodulen oder Batterien und einem Ausgang zum Anschluss an das Stromnetz auch über einen Stromzangenanschluss für den internen Begrenzer.
Auf dem übersichtlichen Display des Wechselrichters können Sie überwachen:
- Aktuelle Wechselrichterleistung von Solarmodulen/Batterien
- Stromlieferung aus dem Netz
- DC-Eingangsspannung
- Wechselrichtertemperatur
- Netzspannung
- Datum und Uhrzeit
- Täglicher Produktionsplan
- Wechselrichtereinstellungen
Es gibt auch spezielle Einstellungen für die Stromversorgung des Wechselrichters über Batterien (anstelle von Solarmodulen). Dies sind die Einstellungen für die Betriebsspannung am Eingang (Untergrenze) und die maximal vom Wechselrichter gelieferte Leistung.
Der GridFree-Wechselrichter arbeitet im Eingangsspannungsbereich von DC 45–90 V und seine Leistung beträgt 900 W (Spitze 1000 W) . Der Ausgang des Wechselrichters ist dann AC 230 V , der zwischen dem Hauptschalter mit dem Stromzähler und den Schutzschaltern der einzelnen Stromkreise angeschlossen wird. Der Wechselrichter überträgt daher den Strom von den Panels (oder geeigneten Batterien) an die Hausverteilung. Ihre Geräte verbrauchen dann Energie, die hauptsächlich von Ihrem Kraftwerk erzeugt wird. Wenn die Leistung Ihres Kraftwerks zu einem bestimmten Zeitpunkt nicht ausreicht, deckt das angeschlossene öffentliche Netz den Fehlbetrag. Durch die Installation einer Stromzange am Begrenzer schützen Sie Ihr System vor unerwünschten Überschreitungen für den Fall, dass Ihr Kraftwerk mehr Energie erzeugen kann, als Ihre Geräte benötigen.
Der Wechselrichter arbeitet nicht im Inselbetrieb, d. h. er benötigt für seine Funktion einen Anschluss an das öffentliche Verteilnetz. Sobald ein Netzausfall auftritt, schaltet sich der Wechselrichter sofort ab.
Die Wechselrichter sind für den Verkauf und die Nutzung in der EU zertifiziert. Sie erfüllen die Kriterien der EMV-, LVD- und RoHS-Zertifizierungen. Die Wechselrichter entsprechen der Norm EN50549-1.
Eine sehr effektive und einfache Lösung für die unabhängige Stromerzeugung bei gleichzeitiger Aufrechterhaltung der Verbindung zum Verteilnetz. Eine ideale Möglichkeit, die Stromkosten zu senken. Verlangsamen Sie auch Ihren Stromzähler! (Durch Reduzierung des Netzbezugs.)
Der Anschluss des Wechselrichters an eine Solaranlage ist einfach:
Ohne Batterie:
Mit Batterie:
Weitere Informationen zum Anschließen einer Batterie finden Sie unterel="noreferrer noopener"> technischer Support .
Es ist möglich, mehrere Solarmodule so an den Wechselrichter anzuschließen, dass ihre tatsächliche Leistung der Leistung des Wechselrichters entspricht und gleichzeitig die Spannung des gesamten Modulsystems innerhalb des Bereichs liegt, in dem das jeweilige Wechselrichtermodell arbeitet.
Im Lieferumfang enthalten sind ein Stromsensor mit 3 m Kabellänge und ein 230 V Anschlusskabel. Die Bedienungsanleitung finden Sie in den zugehörigen Dokumenten weiter unten.
Für eine korrekte Strommesssondenmessung empfehlen wir, das Sensorkabel nicht zu verlängern.
Typische Anwendungsbeispiele für Mikrowechselrichter und weitere Informationen finden Sie hier .
GridFree-Technologie – Übersicht über Links, Artikel und Informationen
www.i4wifi.cz/gridfree + technischer Support
GRUNDLEGENDE SPEZIFIKATIONEN
Dauerleistung: 900 W (1000 W Spitze)
Eingangsspannung: DC 45-90V
Ausgangsspannung: AC 230 V (50 Hz)
Abmessungen: 322 x 196 x 88 mm
Gewicht: 3,6 kg
Farbe: blau - schwarz
Art der Eigenverbrauchsreduzierung aus dem Verteilnetz 1:
Der SUN-Wechselrichter mit in der Dokumentation aufgeführtem externem Zubehör erfüllt die Anforderungen für den Parallelanschluss an das tschechische Stromnetz (RfG).
Die häufigste Anwendung besteht darin, den Eigenverbrauch aus dem Verteilnetz zu reduzieren, indem an beliebiger Stelle zwischen Verteilnetz und Verbrauchsstelle ein Wechselrichter angeschlossen wird.
Modus zur Reduzierung des Eigenverbrauchs aus dem Verteilnetz 2:
Durch den Einsatz von Batterien und einem Begrenzer kann die gewonnene Sonnenenergie auch dann genutzt werden, wenn sie nicht scheint. Reicht die erzeugte Energie nicht für den Stromverbrauch aus, wird der Rest automatisch aus dem Netz bezogen. Ohne Begrenzer kann das System im Verteilnetz als Produktionsanlage (Photovoltaik-Kraftwerk) im Überschussverkaufsmodus betrieben werden.
Die Wechselrichter können auch zur Erhöhung der verfügbaren Leistung in Inselnetzsystemen verwendet werden, z. B. in Kombination mit Victron-Inselnetzwechselrichtern im Modus „AC-Kopplung“ (Kopplung mit dem AC-Ausgang des Inselnetzwechselrichters anstelle des Verteilnetzes).
Einphasiges oder dreiphasiges System mit Batterie und Begrenzer:
Aufgrund der möglichen Kumulation eignet sich dieser Modus besonders gut, um den gesamten erzeugten Strom für den Eigenverbrauch zu nutzen.
AC-Anschluss mit Hybrid- oder Inselwechselrichter:
Wenn der Wechselrichter unabhängig vom Wechselstromnetz ist und für die AC-Kopplung vorgesehen ist (z. B. VE Multiplus), kann ein SUN-Wechselrichter mit Begrenzer an seinen AC-Ausgang angeschlossen werden. Der Ausgang beeinflusst den Multiplus-Wechselrichterbetrieb selbst (Batterieladung) nicht, aber die Gesamtausgangsleistung wird erhöht. Die Leistung des SUN-Wechselrichters in der AC-Kopplung muss kleiner sein als die Leistungp des Inselsystems, an das es angeschlossen ist. Das Laden der Batterie über den AC-Weg über den Multiplus (von seiner Eingangs- oder Ausgangsseite aus) ist nur nach dem Hinzufügen zusätzlicher Schutz-/Kommunikationselemente oder -funktionen und deren korrekter Einstellung möglich.
Anwendungen gemäß RFG-Standards [EU 2016/631 (RfG NC)]:
Die Produkte GF-SUN-1000G2, GF-SUN-2000G2-T, GF-SUN-1000G2H und GF-SUN-2000G2 mit weiterem Zubehör erfüllen die Anforderungen der Verordnung (EU) 2016/631 (RfG NC) . Die Anforderungen können je nach regionalem Vertriebsnetz spezifiziert werden.
Die Unterbrechung der Stromversorgung vom Produktionsmodul erfolgt über das Schütz KM1. Dieses wird durch Anschluss des N-Kabels an seine Spule vom Schaltgerät aus geschaltet. Durch Anschluss des N-Kabels schließt das Schütz und trennt das Produktionsmodul über seinen Leistungstrennkontakt vom Verteilnetz.
Die verzögerte Zuschaltung des Produktionsmoduls nach einem Stromausfall wird durch das Zeitrelais KA1 gewährleistet. Nach dem Stromausfall trennt das Relais KA1 das Produktionsmodul galvanisch vom Verteilnetz (Störpunkt KM1). Nach Wiederherstellung der Stromversorgung schaltet das Relais KA1 das Produktionsmodul nach einer einstellbaren Zeit wieder zu.
