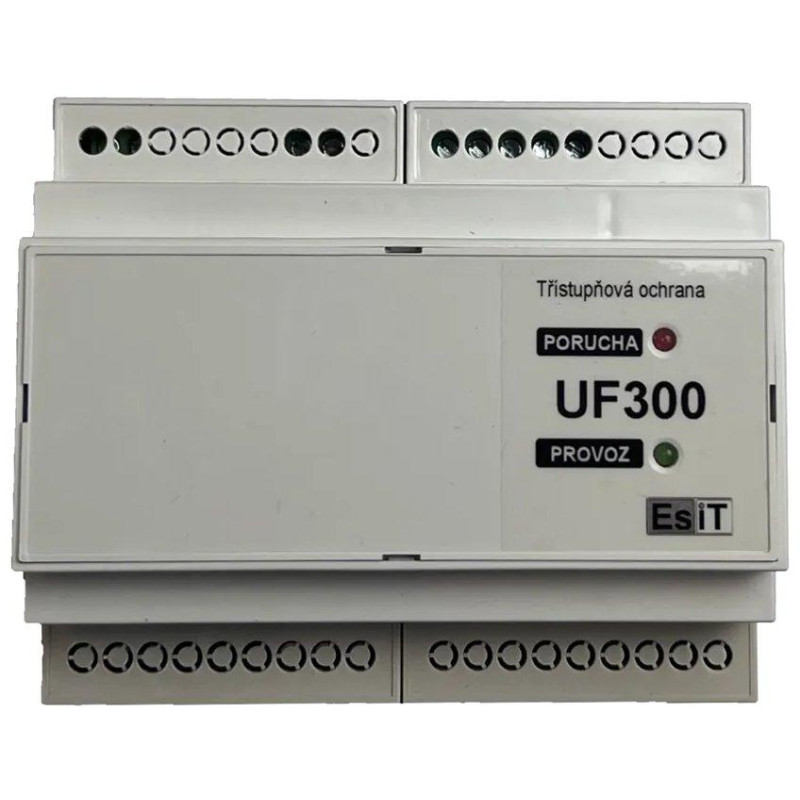

Solarmi Esit UF300 - Trojstupňová sieťová ochrana FVE

Profesionálna trojstupňová napäťová a frekvenčná sieťová ochrana pre fotovoltaické elektrárne.

Zariadenie UF300 predstavuje špecializovanú ochranu, ktorá zaisťuje bezpečné prepojenie fotovoltaických elektrární s distribučnou sieťou. Primárne slúži na dvojitú ochranu - chráni distribučnú sieť pred nežiaducimi účinkami malých zdrojov a zároveň zabezpečuje tieto zdroje pred negatívnymi vplyvmi porúch v sieti.

Ochrana priebežne monitoruje napätie a frekvenciu siete a pri prekročení nastavených limitov odpojí FVE od siete prostredníctvom stýkača. Pre obe sledované veličiny je možné nastaviť dve sady medzí s individuálnymi časmi vybavenia , čo umožňuje flexibilnú konfiguráciu podľa špecifických potrieb inštalácie. Nastavenie parametrov sa vykonáva pohodlne pomocou PC cez rozhranie USB (kábel nie je súčasťou balenia).

Pokročilé monitorovacie funkcie

Súčasťou dodávanej PC aplikácie je možnosť sledovania aktuálnych hodnôt meraných veličín a stavu prístroja v reálnom čase. Aplikácia taktiež umožňuje vyčítať históriu správania prístroja, ktorá obsahuje až 480 záznamov, čo poskytuje komplexný prehľad o prevádzke fotovoltaickej elektrárne.

Jednoduchá inštalácia a obsluha

Zariadenie je navrhnuté pre jednoduchú montáž na štandardnú DIN lištu s rozmermi 106 × 90 × 58 mm. Aktuálny stav ochrany je prehľadne indikovaný dvoma LED diódami, ktoré poskytujú základné informácie o prevádzkovom stave bez nutnosti pripojenia PC.

Spoľahlivá prevádzka

UF300 disponuje robustnou konštrukciou s krytím IP20 a spĺňa tretiu triedu impulzného prepätia podľa normy IEC 664-I, čo zaisťuje spoľahlivú prevádzku aj v náročných podmienkach. S nízkou spotrebou iba 3 W predstavuje energeticky efektívne riešenie pre trvalý monitoring fotovoltaických systémov.

ZÁKLADNÁ ŠPECIFIKÁCIA

Vstupy: 3× 230 V AC

Výstupy: 1× relé 30 V DC / 250 V AC / 5 A

Rozsah merania napätia: 0–320 V, presnosť ±1 %

Rozsah merania frekvencie: 20–200 Hz, presnosť ±0,05 %

Napájanie: 230 V / 50 Hz

Spotreba: 3 W

Signalizácia: 2× LED dióda (porucha, prevádzka)

Obsluha a nastavenie: PC program, pripojenie cez USB rozhranie

Kapacita histórie: 480 záznamov

Rozmery: 106 × 90 × 58 mm

Krytie: IP20

Trieda impulzného prepätia: III podľa IEC 664-I

Hmotnosť: 240 g
