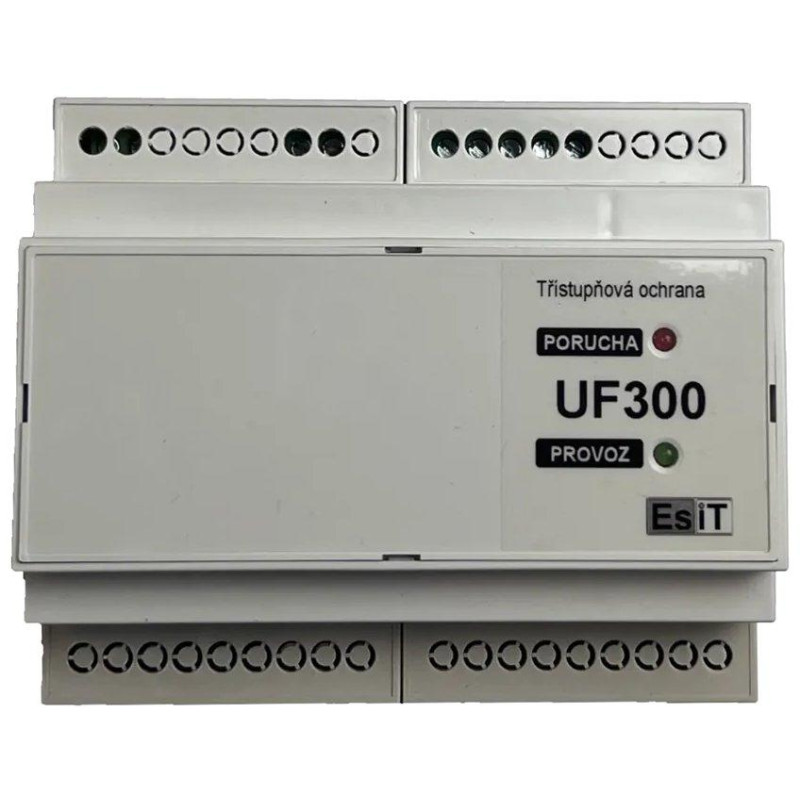

Solarmi Esit UF300 - Trójstopniowa ochrona sieci fotowoltaicznej

Profesjonalne trójstopniowe zabezpieczenie sieci napięciowej i częstotliwościowej dla elektrowni fotowoltaicznych.

Urządzenie UF300 to specjalistyczne zabezpieczenie zapewniające bezpieczne podłączenie elektrowni fotowoltaicznych do sieci dystrybucyjnej. Przede wszystkim służy dwóm celom - chroni sieć dystrybucyjną przed niepożądanym wpływem małych źródeł i jednocześnie chroni te źródła przed negatywnymi skutkami zakłóceń sieciowych.

Zabezpieczenie stale monitoruje napięcie i częstotliwość sieci oraz odłącza instalację fotowoltaiczną od sieci za pomocą stycznika, gdy zostaną przekroczone ustawione limity. Dla obu monitorowanych zmiennych można ustawić dwa zestawy limitów z indywidualnymi czasami wyzwalania , co umożliwia elastyczną konfigurację zgodnie ze szczególnymi potrzebami instalacji. Ustawienia parametrów są wygodnie wykonywane za pomocą komputera PC za pośrednictwem interfejsu USB (kabel nie jest dołączony).

Zaawansowane funkcje monitorowania

Dostarczona aplikacja PC pozwala na monitorowanie bieżących wartości mierzonych wielkości i stanu urządzenia w czasie rzeczywistym. Aplikacja umożliwia również odczyt historii zachowania urządzenia, która zawiera do 480 rekordów, zapewniając kompleksowy przegląd działania elektrowni fotowoltaicznej.

Łatwy w instalacji i obsłudze

Urządzenie jest zaprojektowane do łatwego montażu na standardowej szynie DIN o wymiarach 106 × 90 × 58 mm. Aktualny stan ochrony jest wyraźnie wskazywany przez dwie diody LED, które dostarczają podstawowych informacji o stanie pracy bez konieczności podłączania komputera.

Niezawodna praca

UF300 ma solidną konstrukcję z ochroną IP20 i spełnia trzecią klasę przepięć impulsowych zgodnie z IEC 664-I, zapewniając niezawodną pracę nawet w wymagających warunkach. Dzięki niskiemu poborowi mocy, wynoszącemu zaledwie 3 W, stanowi energooszczędne rozwiązanie do ciągłego monitorowania systemów fotowoltaicznych.

PODSTAWOWE DANE TECHNICZNE

Wejścia: 3× 230 V AC

Wyjścia: 1x przekaźnik 30 V DC / 250 V AC / 5 A

Zakres pomiaru napięcia: 0–320 V, dokładność ±1%

Zakres pomiaru częstotliwości: 20-200 Hz, dokładność ±0,05%

Zasilanie: 230V / 50Hz

Pobór mocy: 3 W

Sygnalizacja: 2× dioda LED (awaria, praca)

Obsługa i ustawienia: program PC, połączenie przez interfejs USB

Pojemność historii: 480 rekordów

Wymiary: 106 × 90 × 58 mm

Ochrona: IP20

Klasa przepięcia impulsowego: III wg IEC 664-I

Waga: 240g
