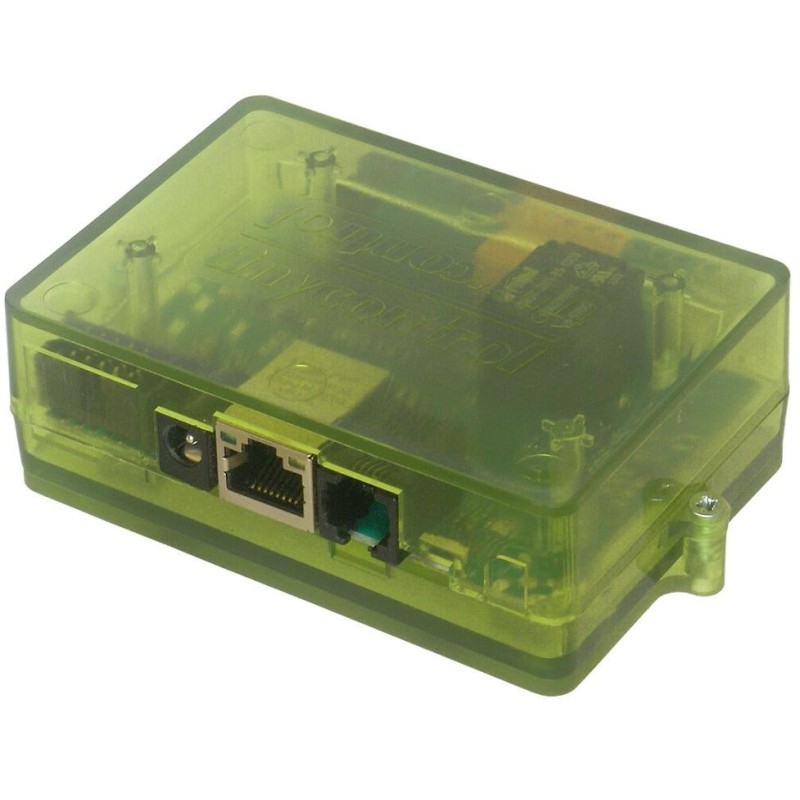

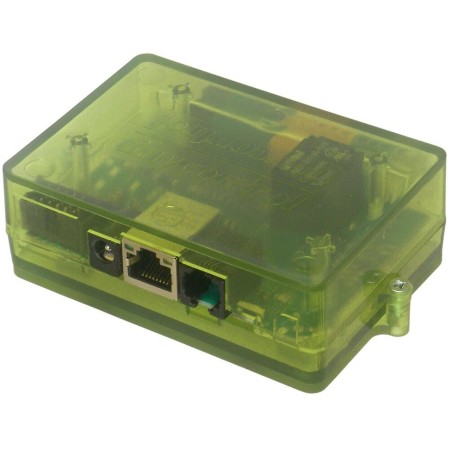

Tinycontrol LAN-Treiber v4.0
Der LAN-Controller mit Relais ist ein einfaches, vielseitiges und kostengünstiges Gerät zur Steuerung von Ausgängen basierend auf Informationen verschiedener Sensoren. Er dient als Webserver, der verschiedene Sensortypen anzeigt und die Fernsteuerung von Ausgängen ermöglicht.
Darüber hinaus ist es möglich, Ereignisse und entsprechende Aktionen zu programmieren, um bestimmte Bedingungen an jedem Sensor zu erfüllen. Ein Zeitplaner, der das Ein- und Ausschalten des Geräts zu einer bestimmten Zeit oder für einen bestimmten Zeitraum ermöglicht, eignet sich für viele Anwendungen. Drei PWM-Ausgänge stehen zur Steuerung von Beleuchtung oder Elektromotoren zur Verfügung.
Der neue LAN-Controller v4.0 integriert alle bisherigen IoT-Erfahrungen in einem universellen Gerät. Er stellt eine nahtlose Fortsetzung der Vorgängerserie dar, nun in praxisgerechterer Form.
Duale Kommunikationsschnittstellen:
Sie können eine kabelgebundene Ethernet- Verbindung, eine drahtlose WLAN- Verbindung (802.11n) oder beides gleichzeitig nutzen. Es gibt auch eine Variante mit LTE-Konnektivität. Der LAN-Controller kann vollständig über eine Webseite auf dem integrierten Webserver konfiguriert werden. Es ist auch möglich, beliebige Befehle über HTTP (unter Umgehung der Webseite) oder MQTT (nach Konfiguration der Verbindung) an das Gerät zu senden.
Vergleich der Versionen 3.8 (3.9) und 4.0:
Anwendungsbeispiele:
- Automatische Heizungssteuerung, wenn die Temperatur unter den eingestellten Grenzwert fällt oder steigt
- Ein-/Ausschalten von Lichtern oder anderen Geräten
- Überwachung/Steuerung eines Solarkraftwerks – Batteriespannung, Spannung und Strom von PV-Modulen, Leistung und Produktion vom Wechselrichter, Schalten von Geräten je nach Intensität des Sonnenlichts auf den Modulen usw.
- Bewässerungssteuerung/Hochwassererkennung
- Sicherheit basierend auf PIR-Sensor oder Tür-/Fensteröffnungserkennung
- Fernüberwachung von Sofarsolar-Solarreglern, die über einen Modbus-LAN-Controller verbunden sind
Hardware:
- 3 analoge Eingänge mit umschaltbarem Bereich – (2× 0–3,3 V oder 58 V, 1× 0–5 V oder 58 V), zur Messung von Gleichspannung, Wechselspannung (zusätzliche Sensoren), Betriebsdrucksensoren, Thermoelementen, Abstandssensoren, Fotowiderständen zur Messung von Beleuchtung und vielen anderen
- 4 Logikeingänge – als Statussensor zur Öffnungsüberwachung, Infrarot-Bewegungssensoren, für einen manuellen Schalttaster mit der Möglichkeit des bistabilen Betriebs, als Impulszähler eines Stromzählers, als Zeitzähler zwischen aufeinanderfolgenden Eingangsrücksetzungen
- 1Wire- und I2C-Eingang – bis zu 8× DS18B20-Temperatursensor, I2C zum Anschluss verschiedener Geräte, z. B. Temperatur- und Feuchtigkeitssensoren, Luftqualitätssensoren (PM), CO2-Messsensoren, OLED-Displays mit konfigurierbarer Textanzeige und andere (siehe Liste der unterstützten Sensoren unten)
- UART-Schnittstelle zur Kommunikation mit externen Geräten über den seriellen Port
- RS-485-Bus zur Unterstützung von Geräten mit Modbus RTU-Protokoll
- 1 Relais (Öffner, Schließer, C), 10 A/250 V
- 1 Transistorausgang, stellt Versorgungsspannung am Ausgang bereit, um Geräte mit Stromaufnahme bis 0,6 A zu steuern
- 4 Transistorausgänge (OC) zum Schalten von Relais
- 3 inPWM-Ausgänge 1 Hz bis 1 MHz
- Messung von Temperatur, Luftfeuchtigkeit und Versorgungsspannung auf der Platine
Software:
- Moderne und reaktionsschnelle Weboberfläche
- Möglichkeit, die Statusleiste selbst zu konfigurieren, einen eigenen Hintergrund hochzuladen, die erforderlichen Daten und Schaltflächen auszuwählen und zu platzieren
- Zwei Zugriffsebenen (Login) – als Administrator für die Konfiguration und als Benutzer für die Statusanzeige
- Scheduler zum Einstellen von 50 programmierten Zeitereignissen
- Erweiterte Ereignistabelle mit der Möglichkeit, 3 Bedingungen einzugeben, einschließlich Zeitereignissen aus dem Scheduler
- Möglichkeit, das Lesen von Ihren eigenen Modbus RTU-Geräten zu konfigurieren – bis zu 5 nicht standardmäßige Geräte
- Watchdog zum Überwachen und Zurücksetzen von Geräten mit IP-Adresse
- Moderne Kommunikationsprotokolle: SNMP, HTTP und MQTT
- Unterstützung für verschlüsselte TLS-Verbindungen für die Protokolle HTTP, SMTP, MQTT oder SNMP v3
- HTTP-Client, mit dem Sie andere Geräte konfigurieren und steuern können – beispielsweise ein WLAN-Relais (Smart Relay) steuern oder Sensordaten im Kamerabild anzeigen (unterstützt die Authentifizierungsmethoden Basic Authentication und Digest Access Authentication)
- Möglichkeit zum Sammeln von Daten von allen angeschlossenen Geräten und Sensoren, zum Fernschalten von Ausgängen und zur Fernkonfiguration über das MQTT-Protokoll auf dem Dienst mqtt.ats.pl und in der mobilen Anwendung
- Viele Funktionen, die über den oben genannten Dienst verfügbar sind, wie z. B. das Einrichten von Reaktionen und Aufgaben (Ausführen von Aktionen unter bestimmten Bedingungen und zu einer bestimmten Zeit) über mehrere Geräte hinweg
- Senden von Benachrichtigungen per E-Mail, über das MQTT-Protokoll oder SMS (nur LTE-Variante) als Ergebnis eines Ereignisses
- Möglichkeit zum Senden von Daten von Sensoren über das Modbus TCP-Protokoll
- Fernsteuerung von einem bis mehreren Geräten über UDP – nützlich als Button-Implementierung über das Internet
- Zeitsynchronisation mit dem Internet (NTP)
- Aufrechterhaltung des Zustands der Ausgänge und Energiezähler bis zur Wiederherstellung der Stromversorgung
- Komfortable Software-Update- und Backup-Funktionen über die Geräte-Website
- Drahtlose Steuerung von Geräten mit Tasmota-Firmware
- Mobile Anwendung
GRUNDLEGENDE SPEZIFIKATIONEN
Versorgungsspannung: 8-58V
Leistungsaufnahme: 0,5 W
PoE: ja, 802.3af, Modus A passiv mit Jumper
Schnittstelle: Ethernet 10/100 Mbit/s, WLAN (802.11n)
Relais: 10 A, 250 V AC
Betriebstemperatur: –20 bis +85 °C
Abmessungen: 106 × 79 × 38 mm
Gewicht: 130g
Der LAN-Controller wird mit einer Hutschienen-Montagebox ohne Netzteil geliefert.
Die Stromversorgung ist auf zwei Arten möglich – mit einem klassischen Klinkennetzteil oder einem PoE-Injektor .
Anwendungsbeispiele und weitere Informationen finden Sie unter Technischer Support .
Zur Statusanzeige und Steuerung über das Internet stellt der Hersteller einen MQTT-Cloud-Dienst zur Verfügung. Dank diesem Dienst können Ausgänge ohne Routing-Einstellungen geschaltet oder gesteuert werden.Der Status des LAN-Controllers im lokalen Netzwerk kann überwacht werden. Der Betrieb des Dienstes kann jedoch nicht garantiert werden. Wenn Sie den MQTT -Dienst nutzen, können Sie auch die mobile Anwendung verwenden. Sie ist für Android-Geräte verfügbar und ermöglicht Ihnen die Steuerung der Ausgänge sowie die Überwachung des Status und der Werte der Eingänge einfach über Ihr Telefon .
.png)
Übersicht der aktuell unterstützten Sensoren und Geräte
Analoge Eingänge
- Wechselspannung: AC-Meter
- Wechselstrom: SCT-013-000, SCT-013-030
- Gleichstrom: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P
- Temperatursensor: PT1000 (mit zusätzlichem Widerstand)
Logikeingänge (digital)
- Magnetischer Türöffnungssensor usw.
- Infrarot-Bewegungssensor
- Manueller Schalttaster mit bistabiler Betriebsart-Option
- Impulszähler von einem Strom- oder Wasserzähler
- Zähler der Zeit zwischen aufeinanderfolgenden Rücksetzungen von Eingängen für Messungen, z. B. Betriebslängen in industriellen Prozessen
1Wire-Bus
I2C-Bus
- Luftfeuchtigkeit, Temperatur, Luftdruck: BME280
- Luftfeuchtigkeit, Temperatur: AM2301B, AHT20, AHT25, AM2320, HTS221
- Feinstaub: SPS30, APM10, PM1, PM2,5, PM4, PM10
- CO2: SCD40, ACD10
- 0,96" OLED-Display
Serielle Schnittstelle
- Partikelsensor SPS30 und SDS011
- CO2: MH-Z16, MH-Z19
- Duraluxe Photovoltaik-Wechselrichter
- Ultraschall-Abstandssensor
- 2D-Barcode-Scanner
Modbus RTU
- Zweiwege-Stromzähler von Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (Messung von Leistung, Energie, Spannung, Strom und anderen Parametern je nach Zähler)
- Epever Tracer Solarladegeräte
- Sofarsolar Photovoltaik-Wechselrichter
- Zusätzliche Geräte und Sensoren durch benutzerdefinierte Konfiguration
Modbus TCP
- Der Modbus-Controller kann Sensoren lesen, die an den LAN-Controller angeschlossen sind (getestet mit Siemens LOGO).
HTTP-Client
- WLAN-Smart-Plugs mit Tasmota-Firmware
- Anzeige von Sensordaten im Kamerabild
- Relaissteuerung über Smart Relais
