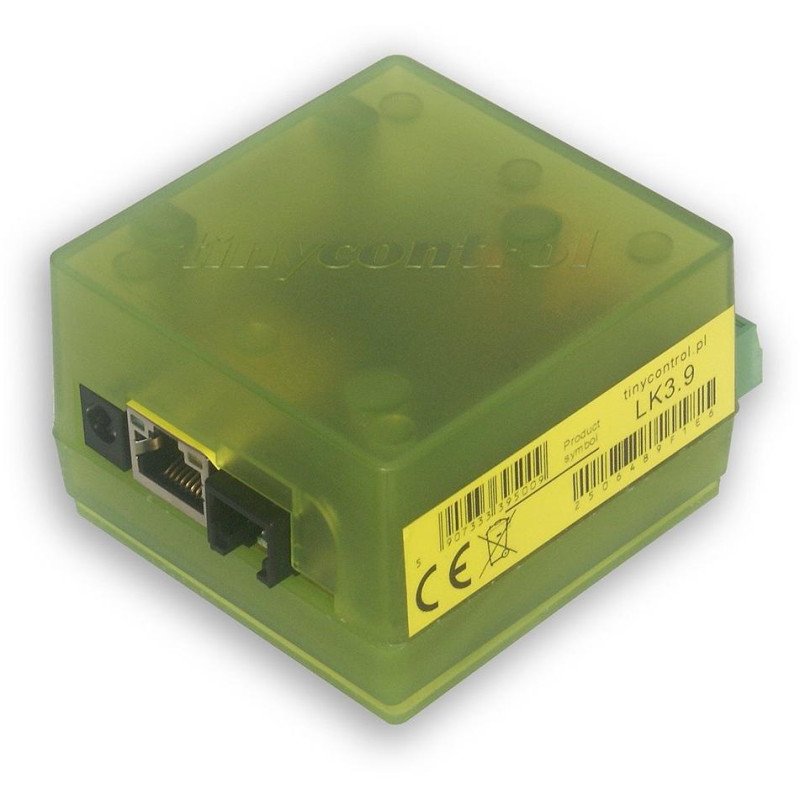

Tinycontrol LAN-Treiber v3.9
Der LAN-Controller mit Relais ist ein einfaches, vielseitiges und kostengünstiges Gerät zur Steuerung von Ausgängen basierend auf Informationen verschiedener Sensoren. Er dient als Webserver, der verschiedene Sensortypen anzeigt und die Fernsteuerung von Ausgängen ermöglicht.
Darüber hinaus ist es möglich, Ereignisse und entsprechende Aktionen zu programmieren, um bestimmte Bedingungen an jedem Sensor zu erfüllen. Ein Zeitplaner, der das Ein- und Ausschalten des Geräts zu einer bestimmten Zeit oder für einen bestimmten Zeitraum ermöglicht, eignet sich für viele Anwendungen. Es stehen vier PWM-Ausgänge zur Steuerung von Beleuchtung oder Elektromotoren zur Verfügung.
LK3.9 ist eine Fortsetzung der v3.5-Serie. Es verfügt über dieselbe API und wird für typische Überwachungs- und Automatisierungsanwendungen in IT-Umgebungen empfohlen. Diese Version ist mit einem schnelleren ARM 32F407- Prozessor ausgestattet. Sie bietet dieselben Funktionen, verwendet aber eine andere Firmware-Serie als v3.5.
Das Gerät ist mit einem integrierten Webserver (ähnlich wie alle LK-Versionen) zum Anzeigen von Messwerten und Konfigurieren von Einstellungen über einen Webbrowser ausgestattet.
Kommunikationsschnittstelle:
Sie können eine kabelgebundene Ethernet- Verbindung oder eine drahtlose 2,4-GHz-WLAN- Verbindung (802.11n) nutzen. Der LAN-Controller kann vollständig über eine Webseite auf dem integrierten Webserver konfiguriert werden. Es ist auch möglich, beliebige Befehle über HTTP (unter Umgehung der Webseite) oder MQTT (nach Konfiguration der Verbindung) an das Gerät zu senden.
Grundfunktionen:
- 2 analoge Eingänge mit umschaltbarer Verstärkung – Messung von Spannung von 1 mV bis 33 V, Gleichstrom, Wechselstrom (zusätzliche Sensoren), Thermoelementen, Abstandssensoren, Fotowiderständen zur Beleuchtungsmessung und vielem mehr.
- 2 analoge Eingänge mit umschaltbarer Verstärkung – Messung von Spannung von 1 mV bis 55 V, Gleichstrom, Wechselstrom (zusätzliche Sensoren), Drucksensoren, Thermoelementen, Abstandssensoren, Fotowiderständen zur Lichtmessung und mehr.
- 2 analoge Eingänge bis 3,3 V – für Spannungs- und Strommessung (DC und AC mit zusätzlichen Sensoren) und 4–20 mA-Wandler
- I2C-Bus für Sensoranschluss über RJ-12-Anschluss: unterstützt eine große Auswahl an I2C- und DS18B20-Sensoren über 1-Wire-Bus.
- 4 Logikeingänge – als Statussensoren zur Türüberwachung, Infrarot-Bewegungssensoren, manuelle Schalttaster mit Option für bistabilen Modus, Impulszähler für Energiezähler und Timer zum Zurücksetzen der Eingänge.
- 1 Relais (NC, NO, C)
- 1 Transistorausgang, stellt Versorgungsspannung am Ausgang bereit, um Geräte mit Stromaufnahme bis 0,5 A zu steuern
- 4 Transistorausgänge (OC) zum Schalten von Relais
- 4 PWM-Ausgänge (50 Hz bis 100 kHz)
- UART-Schnittstelle zur Kommunikation mit externen Geräten über den seriellen Port
- RS485 – MODBUS RTU-Konverterbus (zusätzliche Karte erforderlich): ermöglicht das Lesen vorkonfigurierter Geräte und das Festlegen der Konfiguration zum Lesen aller Geräte mithilfe des Modbus-Protokolls.
- Messung von Temperatur und Versorgungsspannung auf der Platine
- Ethernet-Kommunikation (10/100 Mbit/s) mit PoE 802.3af-Unterstützung.
- Verwaltung über Weboberfläche.
- Drahtlose Steuerung von Geräten mit Tasmota-Firmware
Anwendungsbeispiele:
- AutomatenAutomatische Heizungssteuerung, wenn die Temperatur unter den eingestellten Grenzwert fällt oder steigt.
- Automatisierte Steuerung von Lichtern oder Geräten basierend auf einem Zeitplan oder Fernbefehlen.
- Überwachung/Steuerung von Solarkraftwerken – Überwachung der Leistung von Solarmodulen, Windturbinen, grundlegende Steuerung des Batterieladens, Messung des Gleichstromverbrauchs, Messung des Wechselstromverbrauchs und der Wechselrichterstromerzeugung.
- Landwirtschaft – Zyklische Regulierung von Futtertrögen und anderen Geräten in der Tierhaltung, Bewässerungssystemen.
- Überwachung der Batteriespannung, der Stromversorgung und von Netzausfällen.
- ISP-Watchdog zur Überwachung von Ethernet-Verbindungen und zum Zurücksetzen von Geräten.
- Senden von Eingangszuständen und Umgebungsparametern, die über das Bild einer IP-Kamera (z. B. Dahua) gelegt werden.
- Überwachung des Betriebs von Wärmepumpen mit Datenpräsentation in Internetdiagrammen.
- Überwachung der Versorgungsspannung und automatische Umschaltung auf Backup-Quellen.
- Fernüberwachung des Energieverbrauchs über Modbus-Zähler oder Impulseingänge.
- Netzwerkübertragung (kabelgebunden oder drahtlos) von Befehlen zwischen mehreren LK-Geräten.
GRUNDLEGENDE SPEZIFIKATIONEN
Versorgungsspannung: DC 8-55V
Leistungsaufnahme: 0,5 W
PoE: ja, 802.3af im Modus A; passiver Modus B mit Jumper
Schnittstelle: Ethernet 10/100 Mbit/s, WLAN 2,4 GHz 802.11n, RS-485 Modbus RTU
Stromausgang für Modbus-Geräte: 12 V/ 200 mA
Betriebstemperatur: -20 bis +85 °C
Abmessungen: 79 × 66 × 40 mm
Gewicht: 90g
Übersicht der aktuell unterstützten Sensoren und Geräte
Analoge Eingänge
- Wechselspannung: AC-Meter
- Wechselstrom: SCT013-000, SCT013-03
- Gleichstrom: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12, ACS711LC_25, ACS711LC20, WCS1800
- Temperatursensor: PT1000 (mit zusätzlichem Widerstand)
- Hochwassersensor (Wasser)
Logikeingänge
- Magnetischer Türsensor
- Energiezähler mit Impulsausgängen
- Regensensor mit Impulsausgängen
1Wire-Bus
I2C-Bus
- Feuchtigkeitssensoren: BME280, AM2320, HTS221, AM2301B, AHT20, AHT25
- Partikelsensoren: SPS30, APM10 (PM1, PM2,5, PM4, PM10)
- CO2-Sensoren: SCD40, ACD10
- OLED-Display: 0,96"
Serielle Schnittstelle
- GSM-Modul
- Partikelsensoren SPS30 und SDS011
- CO2-Sensoren: MH-Z16, MH-Z19
- Photovoltaik-Wechselrichter: Duraluxe
- Ultraschall-Abstandssensoren
- 2D- und Barcode-Scanner
- RFID-Lesegeräte
Modbus (über RS485-Konverter)
- Bidirektionale Energiezähler: SDM120M, SDM630M, SDM72D-M, Chint DTSU666
- Professioneller Wasserparametersensor: RDO-PRO-X
- Solarladegeräte: Epever Tracer
- Photovoltaik-Wechselrichter: Sofarsolar und GTIL
- Danfoss Kälteregler: EKC 202C
Modbus TCP
- Der Modbus-Controller kann an das LAN angeschlossene Sensoren lesen, indem erLineale (getestet mit Siemens LOGO)
HTTP-Client
- WLAN-Smart-Plugs mit Tasmota-Firmware.
- Anzeige von Sensordaten auf Bildern von IP-Kameras.
