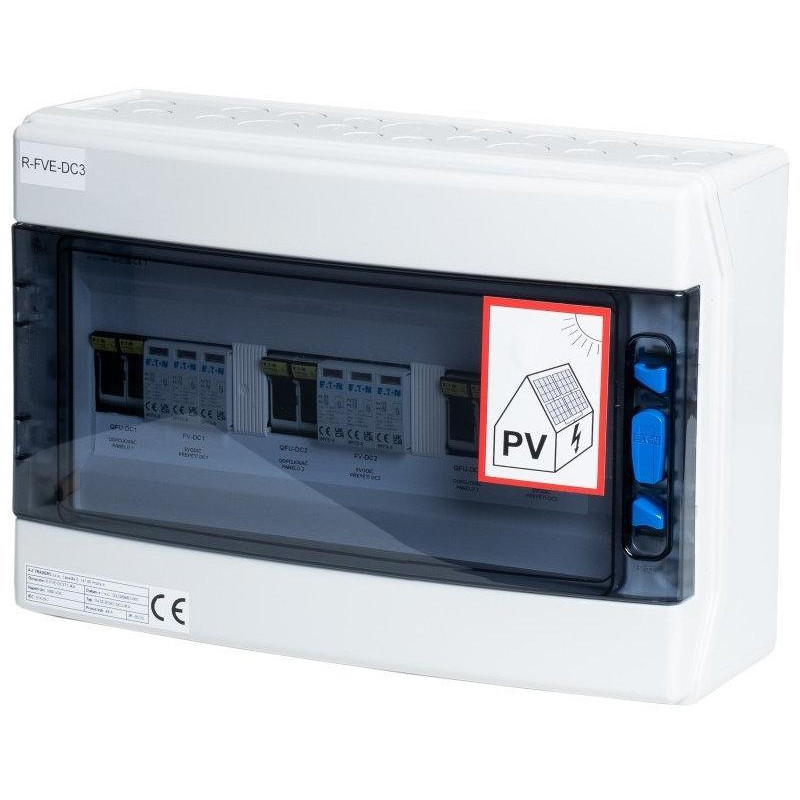

Xtend Solarmi DC6 Einbauverteiler
DC3-Schalttafel (T1+T2), Hausschalttafel, Serie PNS.
Gleichstromverteiler für die Wandmontage, IP65/20, dient als Eingangsverteiler von Photovoltaikmodulen (zum Wechselrichter) für das gesamte Portfolio an Photovoltaikkraftwerken.
Sein Vorteil liegt in der kompakten Größe und der Möglichkeit, ihn problemlos mit anderen Schränken nebeneinander oder untereinander zu stapeln. Dies ermöglicht die Installation auch in Bereichen mit begrenztem Platzangebot.
- Erfüllt die Norm/Anforderungen gemäß ČSN EN IEC 61439-2 ed. 2
- Grauer ABS-Verteilerkasten, transparente Polycarbonat-Kunststofftür, hinterer Abdeckungsteil des Verteilerkastens
- Schutzgrad IP65/20 & Mechanische Festigkeit IK08
- Schutzklasse II (vollisoliert)
- Inklusive N/PE-Klemmenblock
- 1 Reihe, 18 Module, DIN-Schiene
- Nennspannung 415 V AC & Nennisolationsspannung 1000 V AC / 1500 V DC
Die Schaltanlage ist mit einem DC-Überspannungsableiter mit Sicherungstrennschaltern einschließlich gPV-Sicherungen zum Schutz des DC-Eingangs zum Wechselrichter ausgestattet.
Komponentenliste:
1× Aufputzverteiler IP65, transparente Tür, 1-reihig, 18 Module
3× Überspannungsableiter T1+T2 (I+II, B+C), Photovoltaikanwendungen 1000 V DC, max. Kurzschlussstrom 1000 A
4× Ultraflinke Zylindersicherung für Photovoltaik, (UL-Standard), 10 × 38 mm, DC 1100 V (15 A)
3× Sicherungstrennschalter, Photovoltaik-Anwendungen, 2-polig, AC 1000 V, 30 A, 10 × 38 mm
GRUNDLEGENDE SPEZIFIKATIONEN
Verwendungszweck: für Photovoltaik
Eingebaut: ja
Material: Kunststoff
Abmessungen: 418 × 286 × 148 mm
