PLANET FTP Cat6a 500m

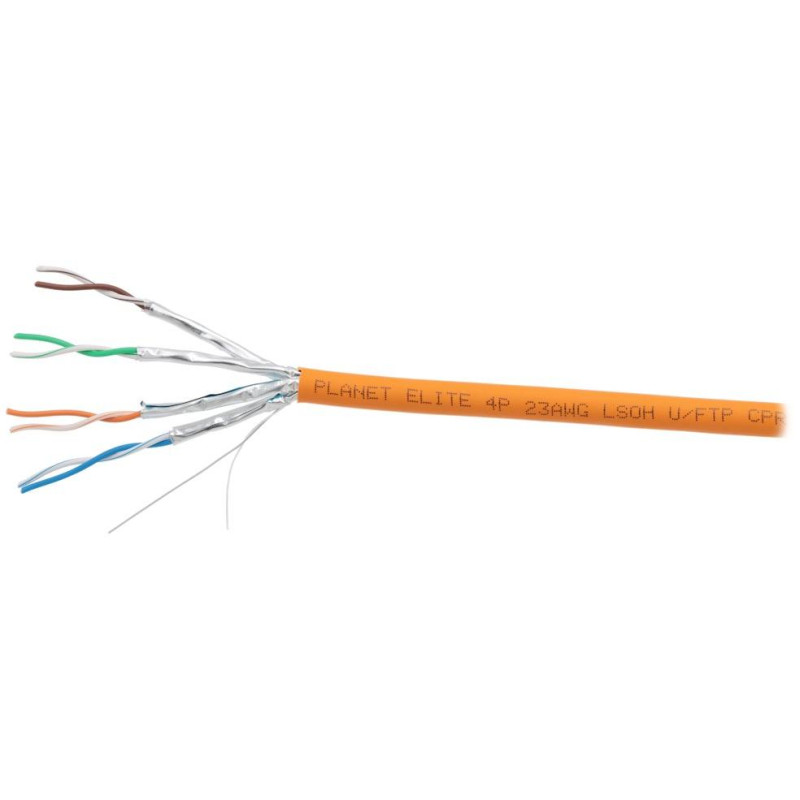

Kabel kategorii Cat6A , klasa EA, 500 MHz, 4 pary, drut, FTP , każda para ekranowana osobno, linka rozłączająca, przewód uziemiający, opakowanie 500 m na bębnie drewnianym , kolor pomarańczowy, cena za opakowanie.
Kabel do realizacji sieci Gigabit 1000 Base-T, 2G FC-Base-T i 10Gbit Ethernet 10G Base-T oraz aplikacji Cat6a/Class EA do 500 MHz.
PODSTAWOWE DANE TECHNICZNE
Parametry mechaniczne:
Liczba par: 4
Przewodnik: AWG 23, Cu (miedź), drut
Izolacja przewodu: PE (polietylen)
Ekranowanie: każda para w osobnym ekranie (folia aluminiowa)
Izolacja powłoki zewnętrznej: LS0H (LSZH)
Opakowanie: beczka drewniana 500 m
Drukowanie: materiały, standardy branżowe
Oznaczenie kolorystyczne: na wszystkich przewodach izolacja zewnętrzna pomarańczowa
Temperatura montażu: -30 do +50 °C
Parametry elektryczne:
Impedancja: 100 ± 15Ω
Maksymalna rezystancja prądu stałego: 75 Ω/km
Niezrównoważona pojemność (pary do masy) maks.: 160 pF/100m
Prędkość propagacji sygnału: 0,74 c
Spełnione normy i standardy:
ČSN EN 50267-2-2, ČSN EN 50267-2-3 • kwasowość gazów powstających podczas spalania
ČSN EN 61034-2 • gęstość dymu
ČSN EN 60332-1-2 • niepalność/rozprzestrzenianie płomienia kabla
ISO/IEC 11801 • wymagania i projektowanie okablowania strukturalnego
TIA-568-C.2 • wymagania techniczne (wydajność i jakość kabli)
Inne pliki do pobrania
| CHARAKTERYSTYKA ELEKTRYCZNA w temperaturze +20 °C |
|---|
| Rezystancja prądu stałego | maks. 75 Ω/km |
| Nierównowaga mocy | 160pF/100m |
| Impedancja charakterystyczna | 100 ± 15Ω |
| Prędkość propagacji | ok. 74% |
Częstotliwość
(MHz) | RL
≥ dB | Tłumienie (ATT)
≤ dB/100m | NASTĘPNY
≥ dB | PSNEXT
≥ dB | ter;padding:12px;background-color:#d9d9d9;">ELFEXT
≥ dB/100m PSELFEXT
≥ dB/100m | PSAACRF
≥ dB |
|---|
| 1 | 20,0 | 2.1 | 75,3 | 72,3 | 67,8 | 64,8 | 67,0 |
| 4 | 23,0 | 3.8 | 66,3 | 63.3 | 55,8 | 52,8 | 66.2 |
| 10 | 25,0 | 5.9 | 60.3 | 57.3 | 43,9 | 44,8 | 58.2 |
| 16 | 25,0 | 7,5 | 57.2 | 54.2 | 43,7 | 40,9 | 54.1 |
| 31.2 | 23.6 | 10.5 | 52,9 | 49,9 | 37,9 | 34,9 | 48.3 |
| 62,5 | 21,5 | 15.4 | 48,4 | 45.4 | 31.9 | 28,9 | 42.3 |
| 100 | 20.1 | 19.1 | 45.3 | 42.3 | 27,8 | 24,8 | 38.2 |
| 200 | 18,0 | 27.6 | 40,8 | 37,8 | 22,0 | 19,0 | 32.2 |
| 250 | 17.3 | 31.1 | 39.3 | 36.3 | 20,0 | 17,0 | 30.2 |
| 300 | 17.3 | 34.3 | 38.1 | 35.1 | 18,5 | 15,5 | 28,7 |
| 500 | 17.3 | 45.3 | 34,8 | 31,8 | 13.8 | 10.8 | 24.2 |
