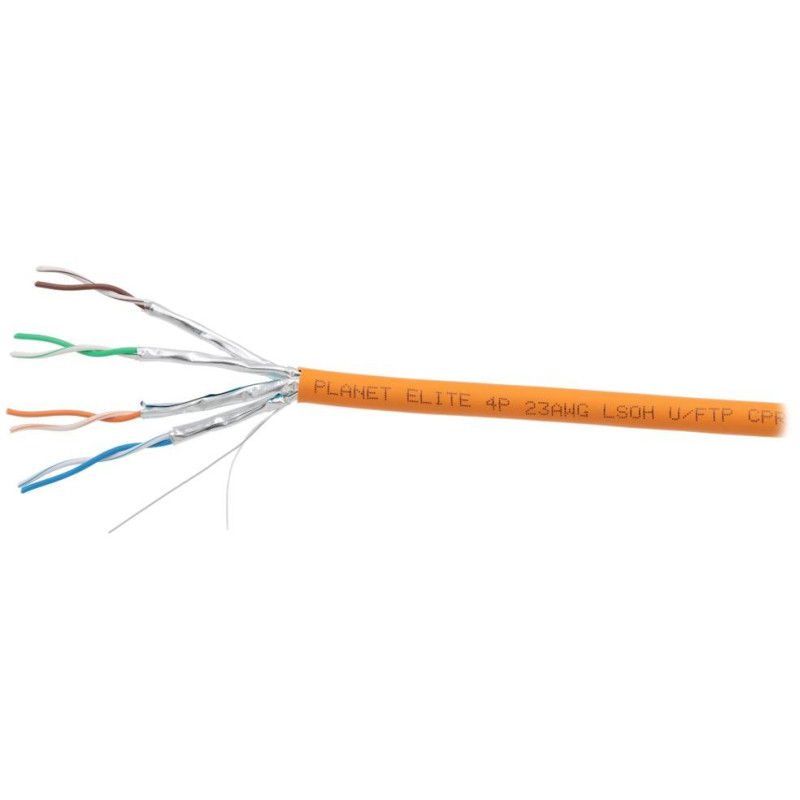

PLANET FTP Cat6a 500 m
Kábel kategórie Cat6A , trieda EA, 500 MHz, 4pár, drôt, FTP , každý pár je tienený zvlášť, ripcord, zemniaci vodič, balenie 500 m na drevenom bubne , oranžová farba, cena za balenie.
Kábel pre realizáciu sietí Gigabit 1000 Base-T, 2G FC-Base-T a 10Gbit Ethernet 10G Base-T a aplikácie Cat6a/Class EA do 500 MHz.
ZÁKLADNÁ ŠPECIFIKÁCIA
Mechanické parametre:
Počet párov: 4
Vodič: AWG 23, Cu (meď), drôt
Izolácia vodičov: PE (polyetylén)
Tienenie: každý pár v samostatnom tienení (Al fólia)
Vonkajšia izolácia plášťa: LS0H (LSZH)
Balenie: drevený bubon po 500 m
Potlač: metráž, priemyselné štandardy
Farebné značenie: na všetkých vodičoch, vonkajšia izolácia oranžová
Inštalačná teplota: -30 až +50 °C
Elektrické parametre:
Impedancia: 100 ± 15 Ω
Jednosmerný odpor max: 75 Ω/km
Kapacitancia nesymetrická (pary voči zemi) max: 160 pF/100m
Rýchlosť šírenia signálu: 0,74 c
Splnené normy & Štandardy:
STN EN 50267-2-2, STN EN 50267-2-3 • kyslosť plynov vznikajúcich pri horení
ČSN EN 61034-2 • hustota dymu
ČSN EN 60332-1-2 • nehorľavosť/šírenie plameňa kábla
ISO/IEC 11801 • požiadavky a dizajn štruktúrovanej kabeláže
TIA-568-C.2 • technické požiadavky (výkon a kvalita káblov)
Ostatné download
| ELEKTRICKÉ CHARAKTERISTIKY pri +20 °C |
|---|
| Jednosmerný odpor | max. 75 Ω/km |
| Kapacitná nerovnováha | 160 pF/100m |
| Charakteristická impedancia | 100 ± 15 Ω |
| Rýchlosť šírenia | cca 74% |
Frekvencia
(MHz) | RL
≥ dB | Útlm (ATT)
≤ dB/100m | NEXT
≥ dB | PSNEXT
≥ dB | ter;padding:12px;background-color:#d9d9d9;">ELFEXT
≥ dB/100m PSELFEXT
≥ dB/100m | PSAACRF
≥ dB |
|---|
| 1 | 20,0 | 2,1 | 75,3 | 72,3 | 67,8 | 64,8 | 67,0 |
| 4 | 23,0 | 3,8 | 66,3 | 63,3 | 55,8 | 52,8 | 66,2 |
| 10 | 25,0 | 5,9 | 60,3 | 57,3 | 43,9 | 44,8 | 58,2 |
| 16 | 25,0 | 7,5 | 57,2 | 54,2 | 43,7 | 40,9 | 54,1 |
| 31,2 | 23,6 | 10,5 | 52,9 | 49,9 | 37,9 | 34,9 | 48,3 |
| 62,5 | 21,5 | 15,4 | 48,4 | 45,4 | 31,9 | 28,9 | 42,3 |
| 100 | 20,1 | 19,1 | 45,3 | 42,3 | 27,8 | 24,8 | 38,2 |
| 200 | 18,0 | 27,6 | 40,8 | 37,8 | 22,0 | 19,0 | 32,2 |
| 250 | 17,3 | 31,1 | 39,3 | 36,3 | 20,0 | 17,0 | 30,2 |
| 300 | 17,3 | 34,3 | 38,1 | 35,1 | 18,5 | 15,5 | 28,7 |
| 500 | 17,3 | 45,3 | 34,8 | 31,8 | 13,8 | 10,8 | 24,2 |
