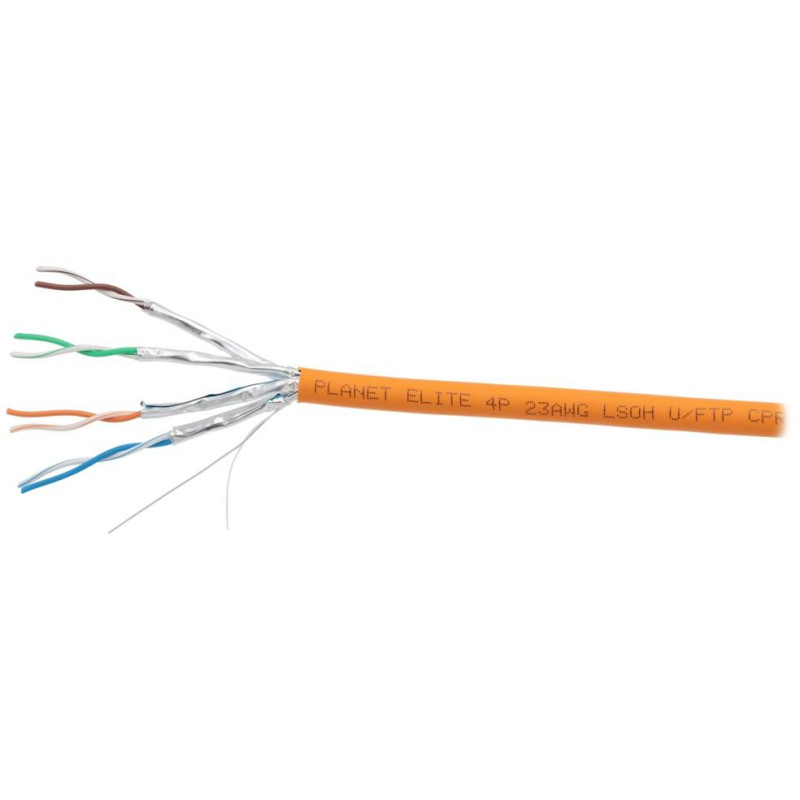

PLANET FTP Cat6a 500 m
Kabel kategorie Cat6A, třída EA, 500 MHz, 4pár, drát, FTP, každý pár je stíněný zvlášť, ripcord, zemnící vodič, balení 500 m na dřevěném bubnu, oranžová barva, cena za balení.
Kabel pro realizaci sítí Gigabit 1000 Base-T, 2G FC-Base-T a 10Gbit Ethernet 10G Base-T a aplikace Cat6a/Class EA do 500 MHz.
ZÁKLADNÍ SPECIFIKACE
Mechanické parametry:
Počet párů: 4
Vodič: AWG 23, Cu (měď), drát
Izolace vodičů: PE (polyethylen)
Stínění: každý pár v samostatném stínění (Al fólie)
Vnější izolace pláště: LS0H (LSZH)
Balení: dřevěný buben po 500 m
Potisk: metráž, průmyslové standardy
Barevné značení: na všech vodičích, vnější izolace oranžová
Instalační teplota: -30 až +50 °C
Elektrické parametry:
Impedance: 100 ± 15 Ω
Stejnosměrný odpor max: 75 Ω/km
Kapacitance nesymetrická (páry vůči zemi) max: 160 pF/100m
Rychlost šíření signálu: 0,74 c
Splněné normy & Standardy:
ČSN EN 50267-2-2, ČSN EN 50267-2-3 • kyselost plynů vznikajících při hoření
ČSN EN 61034-2 • hustota kouře
ČSN EN 60332-1-2 • nehořlavost/šíření plamene kabelu
ISO/IEC 11801 • požadavky a design strukturované kabeláže
TIA-568-C.2 • technické požadavky (výkon a kvalita kabelů)
Ostatní download
| ELEKTRICKÉ CHARAKTERISTIKY při +20 °C |
| Stejnosměrný odpor |
max. 75 Ω/km |
| Kapacitní nerovnováha |
160 pF/100m |
| Charakteristická impedance |
100 ± 15 Ω |
| Rychlost šíření |
cca 74 % |
Frekvence
(MHz) |
RL
≥ dB |
Útlum (ATT)
≤ dB/100m |
NEXT
≥ dB |
PSNEXT
≥ dB |
ELFEXT
≥ dB/100m |
PSELFEXT
≥ dB/100m |
PSAACRF
≥ dB |
| 1 | 20,0 | 2,1 | 75,3 | 72,3 | 67,8 | 64,8 | 67,0 |
| 4 | 23,0 | 3,8 | 66,3 | 63,3 | 55,8 | 52,8 | 66,2 |
| 10 | 25,0 | 5,9 | 60,3 | 57,3 | 43,9 | 44,8 | 58,2 |
| 16 | 25,0 | 7,5 | 57,2 | 54,2 | 43,7 | 40,9 | 54,1 |
| 31,2 | 23,6 | 10,5 | 52,9 | 49,9 | 37,9 | 34,9 | 48,3 |
| 62,5 | 21,5 | 15,4 | 48,4 | 45,4 | 31,9 | 28,9 | 42,3 |
| 100 | 20,1 | 19,1 | 45,3 | 42,3 | 27,8 | 24,8 | 38,2 |
| 200 | 18,0 | 27,6 | 40,8 | 37,8 | 22,0 | 19,0 | 32,2 |
| 250 | 17,3 | 31,1 | 39,3 | 36,3 | 20,0 | 17,0 | 30,2 |
| 300 | 17,3 | 34,3 | 38,1 | 35,1 | 18,5 | 15,5 | 28,7 |
| 500 | 17,3 | 45,3 | 34,8 | 31,8 | 13,8 | 10,8 | 24,2 |
