PLANET FTP Cat6a 500m

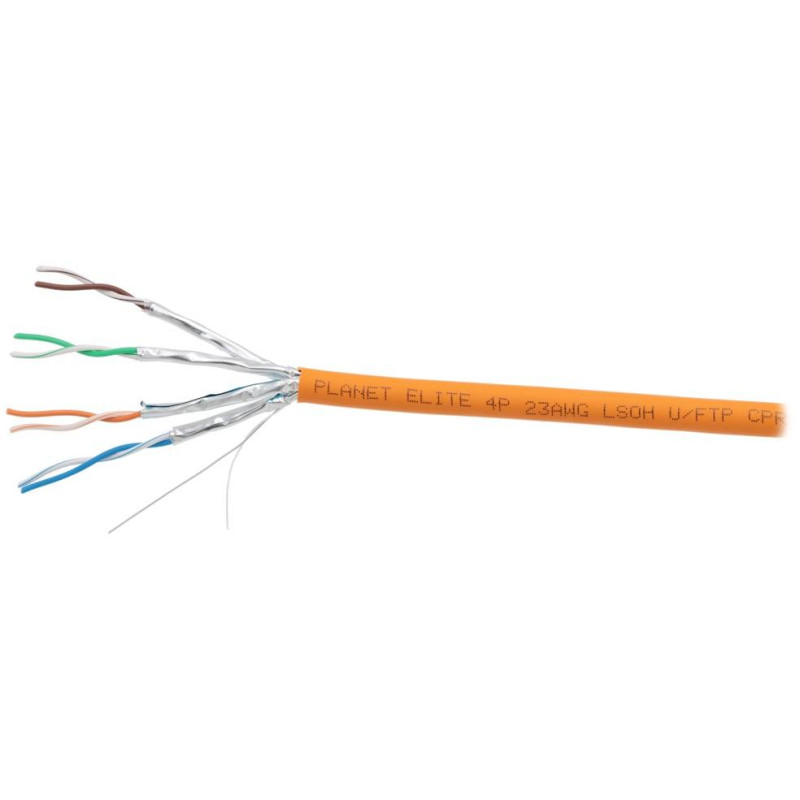

Cat6A- Kabel, Klasse EA, 500 MHz, 4 Adernpaare, Draht, FTP , jedes Adernpaar ist separat geschirmt, Aufreißfaden, Erdungsdraht, Verpackung 500 m auf einer Holztrommel , orange Farbe, Preis pro Packung.
Kabel zur Realisierung von Gigabit 1000 Base-T, 2G FC-Base-T und 10Gbit Ethernet 10G Base-T Netzwerken sowie Cat6a/Class EA Anwendungen bis zu 500 MHz.
GRUNDLEGENDE SPEZIFIKATIONEN
Mechanische Parameter:
Anzahl der Paare: 4
Leiter: AWG 23, Cu (Kupfer), Draht
Drahtisolierung: PE (Polyethylen)
Abschirmung: Jedes Paar ist separat abgeschirmt (Al-Folie)
Äußere Mantelisolierung: LS0H (LSZH)
Verpackung: Holztrommel mit 500 m Inhalt
Druck: Material, Industriestandards
Farbkennzeichnung: Alle Drähte haben eine orangefarbene Außenisolierung.
Installationstemperatur: -30 bis +50 °C
Elektrische Parameter:
Impedanz: 100 ± 15 Ω
Maximaler Gleichstromwiderstand: 75 Ω/km
Maximale unsymmetrische Kapazität (Leiterpaare gegen Masse): 160 pF/100 m
Signalausbreitungsgeschwindigkeit: 0,74 c
Erfüllte Normen und Standards:
ČSN EN 50267-2-2, ČSN EN 50267-2-3 • Säuregehalt der bei der Verbrennung entstehenden Gase
ČSN EN 61034-2 • Rauchdichte
ČSN EN 60332-1-2 • Nichtbrennbarkeit/Flammenausbreitung des Kabels
ISO/IEC 11801 • Anforderungen und Auslegung strukturierter Verkabelung
TIA-568-C.2 • Technische Anforderungen (Leistung und Kabelqualität)
Weitere Downloads
| ELEKTRISCHE EIGENSCHAFTEN bei +20 °C |
|---|
| Gleichstromwiderstand | max. 75 Ω/km |
| Kapazitätsungleichgewicht | 160 pF/100 m |
| Charakteristische Impedanz | 100 ± 15 Ω |
| Ausbreitungsgeschwindigkeit | ca. 74 % |
Frequenz
(MHz) | RL
≥ dB | Dämpfung (ATT)
≤ dB/100 m | NÄCHSTE
≥ dB | PSNEXT
≥ dB | ter;padding:12px;background-color:#d9d9d9;">ELFEXT
≥ dB/100 m PSELFEXT
≥ dB/100 m | PSAACRF
≥ dB |
|---|
| 1 | 20.0 | 2.1 | 75,3 | 72,3 | 67,8 | 64,8 | 67,0 |
| 4 | 23.0 | 3.8 | 66,3 | 63,3 | 55,8 | 52,8 | 66,2 |
| 10 | 25.0 | 5.9 | 60,3 | 57,3 | 43,9 | 44,8 | 58,2 |
| 16 | 25.0 | 7,5 | 57,2 | 54.2 | 43,7 | 40,9 | 54.1 |
| 31.2 | 23.6 | 10,5 | 52,9 | 49,9 | 37,9 | 34,9 | 48,3 |
| 62,5 | 21,5 | 15.4 | 48,4 | 45,4 | 31,9 | 28,9 | 42.3 |
| 100 | 20.1 | 19.1 | 45,3 | 42.3 | 27,8 | 24,8 | 38,2 |
| 200 | 18.0 | 27,6 | 40,8 | 37,8 | 22.0 | 19.0 | 32.2 |
| 250 | 17.3 | 31.1 | 39,3 | 36,3 | 20.0 | 17.0 | 30.2 |
| 300 | 17.3 | 34.3 | 38.1 | 35.1 | 18,5 | 15,5 | 28,7 |
| 500 | 17.3 | 45,3 | 34,8 | 31,8 | 13.8 | 10.8 | 24.2 |
