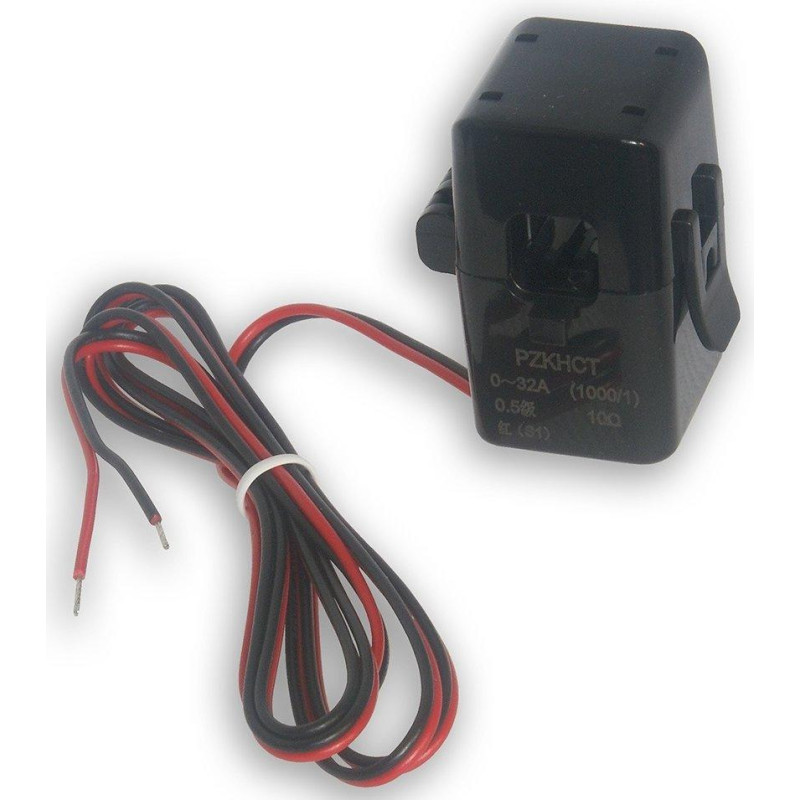

Czujnik prądu TINYCONTROL SCT do 32 A do kontrolera LAN LK3 i LK4

Miniaturowy rozdzielczy transformator prądowy przeznaczony do dokładnego pomiaru prądu przemiennego w zakresie 0–32 A.

Przekładnik prądowy to kompaktowy czujnik o konstrukcji typu „drop-in” , umożliwiający montaż bez konieczności odłączania zasilania. Dzięki przełożeniu 1000:1 przekształca prąd pierwotny w wartość mierzalną, odpowiednią do podłączenia do wejść analogowych liczników energii lub systemów sterowania. Przekładnik charakteryzuje się klasą dokładności 0,5 , co gwarantuje niezawodność i dokładność pomiarów.

Urządzenie jest wyposażone w rezystor 33Ω do bezpośredniego podłączenia do analogowych wejść 3,3 V systemów LK. Otwór o średnicy 11 mm i wysokiej izolacji umożliwiają bezpieczny montaż na typowych liniach elektrycznych.

Użytkowanie i połączenie
Transformator przeznaczony jest przede wszystkim do liczników energii i systemów pomiaru prądu za pośrednictwem wejść analogowych. Transformator nie zawiera wewnętrznego rezystora obciążającego. Aby zapewnić prawidłowe działanie i pomiar napięcia na wejściach analogowych (np. 3,3 V dla LK), konieczne jest podłączenie dołączonego rezystora 33 Ω równolegle do wyjścia transformatora.

Zawartość opakowania
Przekładnik prądowy PZKHCT, rezystor 33Ω

PODSTAWOWE DANE TECHNICZNE

Zakres prądu przemiennego: 0–32 A (AC)

Maksymalna średnica mierzonego przewodu: 11 mm

Aktualna konwersja: 1000:1

Klasa dokładności: 0,5

Sposób montażu: zatrzaskowy, opuszczany

Dostarczony rezystor: 33 Ω

Zgodność: wejścia analogowe 3,3 V LK
